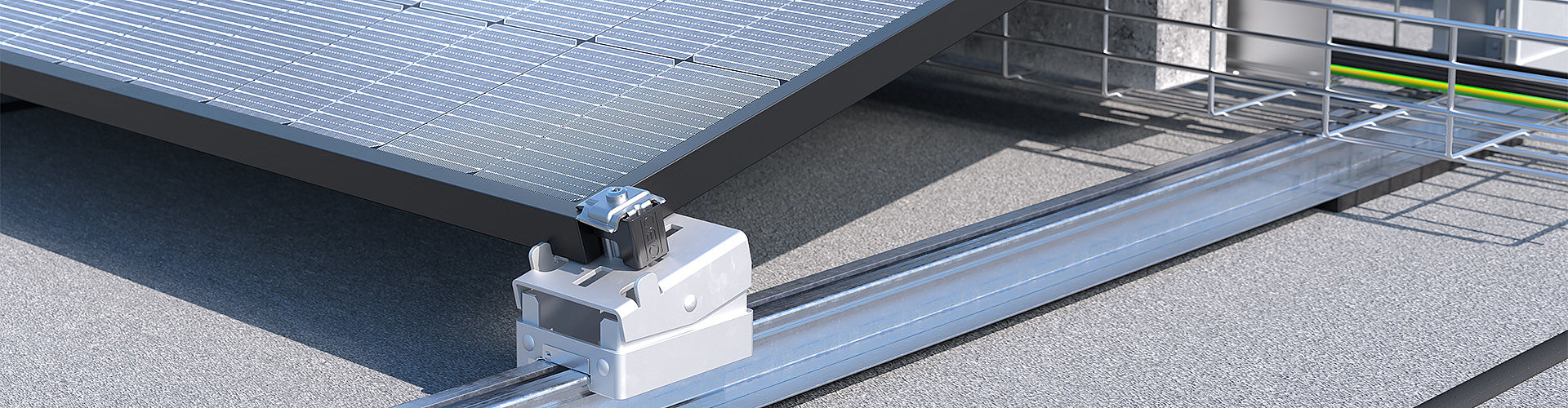

Magic PV Flat Basic
Aurinkosähkölaitteistojen sijoittamisessa tasakatoille huomattava etu on, että aurinkopaneelit voidaan asentaa katolle ennalta määrätystä suunnasta riippumatta. Magic PV Flat Basic -järjestelmämme etuna on lisäksi tuotevalikoiman tuotteiden erittäin joustavat käyttömahdollisuudet. Tasakatoille asennettava aurinkosähkölaitteisto on pitkäikäinen, kestää erinomaisesti rasitusta ja sen voi asentaa nopeasti Magic-painolukituksella ilman ruuveja ja työkaluja. Joustava paneelien välinen rako mahdollistaa järjestelmän portaattoman suunnittelun. Magic Flat Basic -asennuksessa kaapelointi ja painolastien asennus voidaan suorittaa samanaikaisesti tuotevalikoimien yhteensopivilla tuotteilla. Se voidaan toteuttaa esimerkiksi lankahyllytuotteilla.
Tuotteet

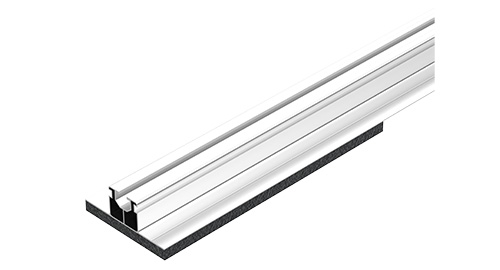

Asennuskisko aurinkopaneelien asennukseen tasakatoille
- Liukumaton asennuskisko aurinkopaneelien turvalliseen asennukseen tasakatoille
- Monipuolisesti käytettävissä ja yhteensopiva lyhyiden ja pitkien tukien (STK ja STL) kanssa
- Asennuskiskot on helposti jatkettavissaruuvilla kiinnitettävän jatkokappaleen LV 35 avulla
- Vakaa ja luotettava perusta pitkäikäiseen aurinkosähkölaitteiston asennukseen tasakatoilla

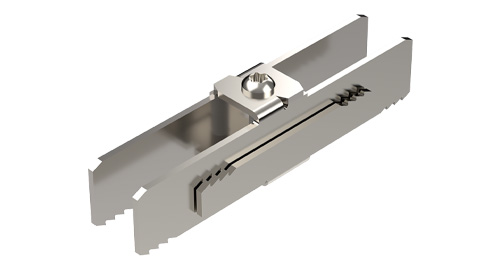

Jatkokappale tasakaton asennuskiskolle
- Asennuskiskojen TPF 35 tehokas liitäntä, ihanteellinen aurinkopaneelien asennuksessa tasakatoille
- Helppo asennus esiasennetun M8-ruuvin nopean kiinnityksen ansiosta
- Vaivaton kiinnitys vakio Torx 40 ruuvauskärjellä
- Luotettava ja vankka liitos takaa asennuskiskojen parhaan mahdollisen vakauden

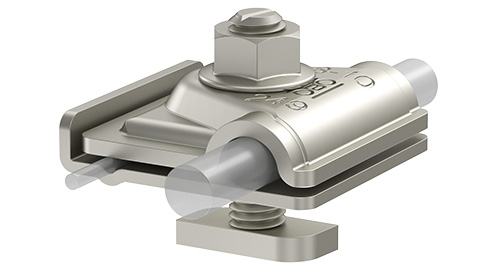

Maadoitusliitin, aurinkopaneelit
- Maadoitusliitin on esiasennettu.
- Maadoitusliitin kiinnittyy esiasennetun liukumutterin avulla mittatarkasti asennuskiskon uraan.
- Salamavirran kestävä 100 kA.
- Nopea asennus integroidun jousimekanismin avulla.
- Pyöröjohdinkiinnitykseen RD 8-10.
- Yksi- ja/tai monilankaisten 6-50 mm² johtimien kiinnitykseen.
- Kaikille kiskoille, joissa on 10 mm ura. Optimaalinen käyttö on taattu OBOn asennuskiskon kanssa.
- Standardin EN 62561-1 vaatimusten mukainen.

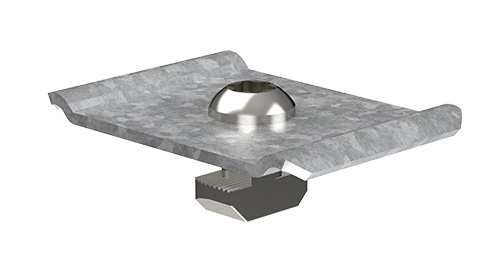

Lankahyllyjen kiinnityssarja, aurinkosähkölaitteiston asennus tasakatolle
- Kiinnityssarja lankahyllyjen luotettavaan kiinnitykseen asennuskiskoihin TPF 35
- Ihanteellinen tasakattolaitteistoille ja optimaalinen aurinkosähköasennuksille
- Kaikki yhdessä sarjassa, kiinnityskappale, liukumutteri ja ruuvi vakaalle liitokselle
- Helppo ja nopea asennus, joka takaa erinomaisen pidon

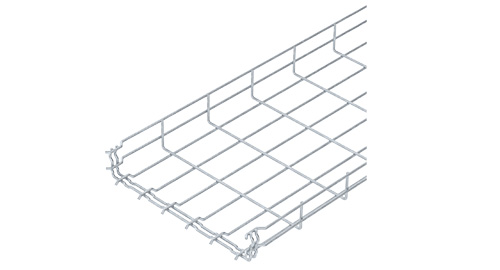

Lankahylly GR-Magic® 55
- Lankahylly pikajatkolla helppoon ja nopeaan asennukseen
- Erillisiä jatko-osia ei tarvita käytännöllisen liitäntäjärjestelmän ansiosta.
- Testattua turvallisuutta IEC/EN 61537 mukaisesti mekaanisten ja sähköisten vaatimusten noudattamiseksi
- Yksittäisten lankahyllyjen helppo, testattu ja toimiva asennus lähes lukemattomilla mahdollisuuksilla
- Kattava saatavuus laajan tuotevalikoiman ansiosta, esim. erilaisia mittoja ja pintavaihtoehtoja

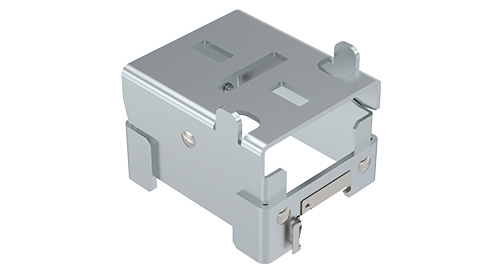

Lyhyt tuki tasakattolaitteistolle
- Asennus asennuskiskolle ilman työkaluja.
- Portaaton säätömahdollisuus kaikissa asennusasennoissa.
- Apuliuska aurinkopaneelin asennukseen.
- Vaakasuuntainen pitkittäisreikä yleiskiinnikkeelle vakiokiinnityksessä tai pystysuuntainen pitkittäisreikä, jos yksittäistä asennusjalkaa käytetään myös keskitukena.
- Tarvittaessa paneeleille voidaan käyttää keskitukia.
- Sopii kaikenkokoisille aurinkopaneeleille kulmanivelen ansiosta.
- Pitkä käyttöikä korkealaatuisen pinnoitteen ansiosta.

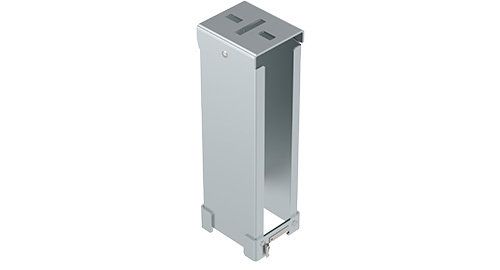

Pitkä tuki tasakattolaitteistolle
- Pitkä tuki aurinkopaneelien asennukseen tasakatoille profiilikiskon TP 45 ja yleiskiinnikkeen KLU kanssa.
- Kaltevuuskulma maksimissaan 15 astetta aurinkopaneelien optimaaliseen kohdentamiseen
- Pikakiinnitys asennuskiskoon varmistaa lukittumisen
- Nopea ja helppo asennus ilman työkaluja
- Yhteensopiva erilaisten paneelikokojen kanssa mikä mahdollistaa monipuolisen käytön
- Erittäin vakaa ja pitkäikäinen tukevan rakenteen ansiosta

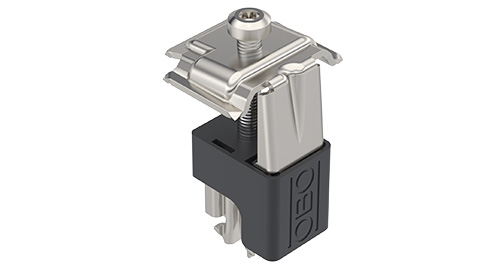

Yleiskiinnike tasa- ja harjakatoille
- Kirkas malli, joka sopii hyvin kirkkaan asennuskiskon kanssa.
- Säätöalue aurinkopaneelin kiinnitykselle 30-50 mm
- Kun kiinnike on lukittu asennuskiskon uraan, sitä voi kääntää 90°.
- Voidaan käyttää joko keski- tai päätykiinnikkeenä.
- Kiinnikkeen yläosan reunojen erikoisgeometria mahdollistaa sen käytön aurinkopaneelien potentiaalintasauksessa.
- Ympärillä oleva muovisuojus tukee yläosaa ja estää ei-toivotun kääntymisen asennuksen aikana.
- Yläosa pysyy yläasennossa siihen asti, että aurinkopaneeli on lopullisesti kiinnitetty.
- Kiinnike voidaan napsauttaa asennusjalkoihin (tasakattoasennus) ja asennuskiskon uraan (harjakattoasennus).
- Muovisuojus toimii tukipintana paneeleita sijoitettaessa.
- Korkealaatuisesta ruostumattomasta teräksestä valmistettu kiinnike on erittäin pitkäikäinen.
Aurinkosähköasennusten suunnittelu on tehty entistä helpommaksi: Me olemme apunasi
Aurinkoisia näkymiä
Tarjoamme asiakkaillemme innovatiivisia asennusjärjestelmiä aurinkosähkölaitteistojen asennukseen ja tuemme myös suunnittelussa Asiakaspalvelumme löytää yhteistyössä kanssasi tarpeitasi vastaavan yksilöllisesti sopivan Magic aurinkosähkölaitteiston asennusratkaisun.
