Potentiaalintasaus aurinkosähköjärjestelmille

Aurinkosähköjärjestelmän suojaamiseksi tulisi sen fyysistä etäisyyttä ulkoiseen salamassuojausjärjestelmään noudattaa aina mahdollisuuksien mukaan. Jos paikan päällä vallitsevat olosuhteet eivät sitä mahdollista, välttämättömän etäisyyden voi alittaa edellyttäen, että

▪ aurinkosähköjärjestelmä liitetään ulkoiseen salamasuojaukseen
▪ toteutetaan eristetty järjestelmä, esim. suurjännitettä kestävällä isCon®-johtimella.

Tärkeät toimenpiteet

Aurinkosähköjärjestelmän kattavassa suojauksessa on otettava huomioon seuraavat asiat:

Paikallinen lisämaadoituskisko (PLMK) pitää liittää päämaadoituskiskoon (PMK).
Potentiaalintasausjohtimet pitää asentaa lähelle DC-johtoja ja rinnakkain niiden kanssa.
Tietoverkkokaapelit pitää sisällyttää suojaussuunnitelmaan.

Neljä vaihetta aurinkosähköjärjestelmien aukottomaan suojaukseen

1. vaihe: Erotusvälin tarkastaminen
Jos vaadittua erotusväliä ei voi noudattaa, metalliosia ei kuitenkaan saa liittää salamajohteeseen.

2. vaihe: Suojaustoimenpiteiden tarkastus
Esimerkki: Potentiaalintasaus sekä DC- että AC-puolelle, esim. ylijännitesuojat (tyyppi 1).

3. vaihe: Tietoverkkokaapelien sisällyttäminen suojaukseen
Tietoverkkokaapelit pitää sisällyttää suojaussuunnitelmaan.

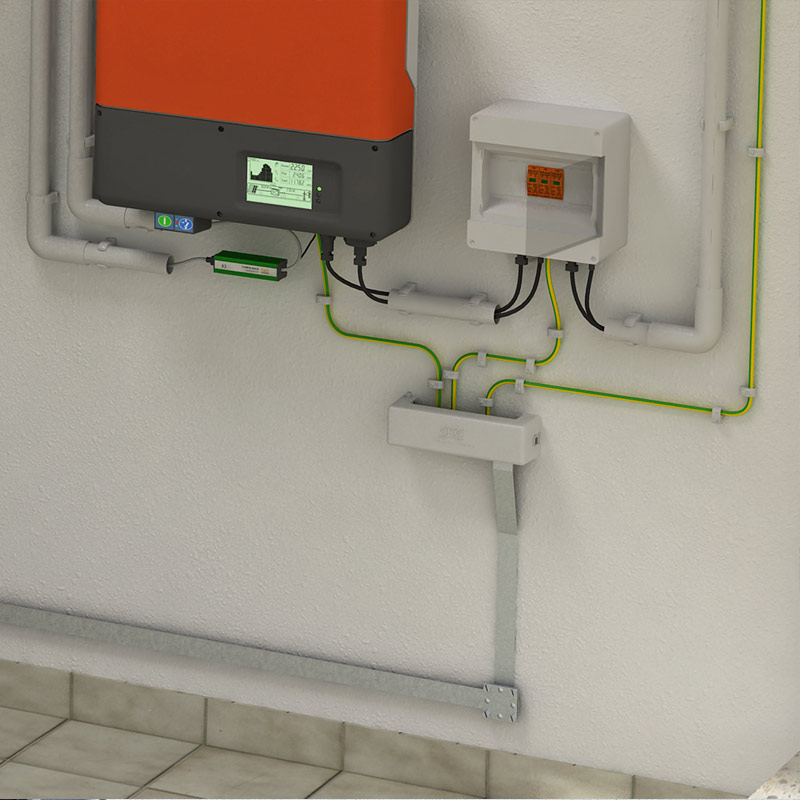

4. vaihe: Potentiaalintasauksen toteuttaminen
Invertterille on asennettava paikallinen potentiaalintasaus.

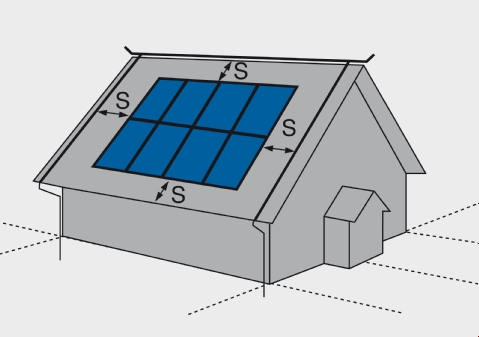

Erotusväli aurinkosähköjärjestelmille

Salamasuojausjärjestelmä on toteutettava erotusvälillä (s) standardin DIN EN 62305 mukaisesti myös aurinkosähköjärjestelmän osiin. Tavallisesti erotusväli (s) = turvaväli 0,5 m - 1 m on riittävä.

Ilmastointilaitteet, sähköanturit ja aurinkosähköjärjestelmät ovat esimerkkejä katolle asennetuista rakenteista, joissa on noudatettava erotusväliä. Erotusvälillä estetään vaarallinen kipinöinti, läpilyönnit ja salamoiden osavirrat ulkopuolisen salamasuojausjärjestelmän ja rakennuksen metalliosien ja sähkölaitteiden välillä. Koska aurinkosähköjärjestelmät asennetaan usein jälkeenpäin, tämän noudattaminen ei ole rakenteista johtuen aina mahdollista. Turvallinen ratkaisu: Suurjännitettä kestävät, eristetyt isCon®-johtimet OBOlta. isCon®-johtimen asennuksella voidaan noudattaa 0,75 m erotusväliä ilmassa ja 1,5 m erotusväliä kiinteissä rakenteissa.

Jos erotusväliä ei voi noudattaa: Jos rakenteellisista syistä ei voida noudattaa erotusväliä IEC/ EN 62305-3 mukaan, pitää aurinkosähköjärjestelmä liittää testatuilla rakenneosilla salamavirtaa johtavasti 16 mm² kupari- tai 25 mm²alumiinijohtimella salamasuojausjärjestelmään. Salamasuojaukseen liitettävien rakenneosien pitää olla IEC/ EN 62561-1 mukaisesti testattuja. Näissä tapauksissa vaaditaan myös DC-puolelle ylijännitesuoja tyyppi 1 (luokka I) tai yhdistelmäsuoja tyyppi 1+2 (luokka I+II), koska se estää salamavirtojen pääsyn rakennukseen.
Näin saavutettu välttämätön salamasuojauksen potentiaalintasaus yhdistää kaikki laitteiston metalliset ja sähköä johtavat osat, mukaan lukien maadoitusjärjestelmän, standardin mukaiseen salamasuojausjärjestelmään. IEC/ EN 62305-3, -4 mukaan on tällöin rakennukseen meneville johdoille asennettava ylijännitesuojat (SPDs) tyyppi 1 (luokka I) tai yhdistelmäsuojat 1+2 (luokka I+II). Tämä koskee sekä katolle että maanpinnalle asennettavan aurinkosähkölaitteiston virransyöttöjärjestelmän DC- ja AC-puolta.
Tarkista ylijännitesuojaustoimenpiteisiin liittyvätpaikalliset määräykset.

Sieppaustankojen sijoituspaikat

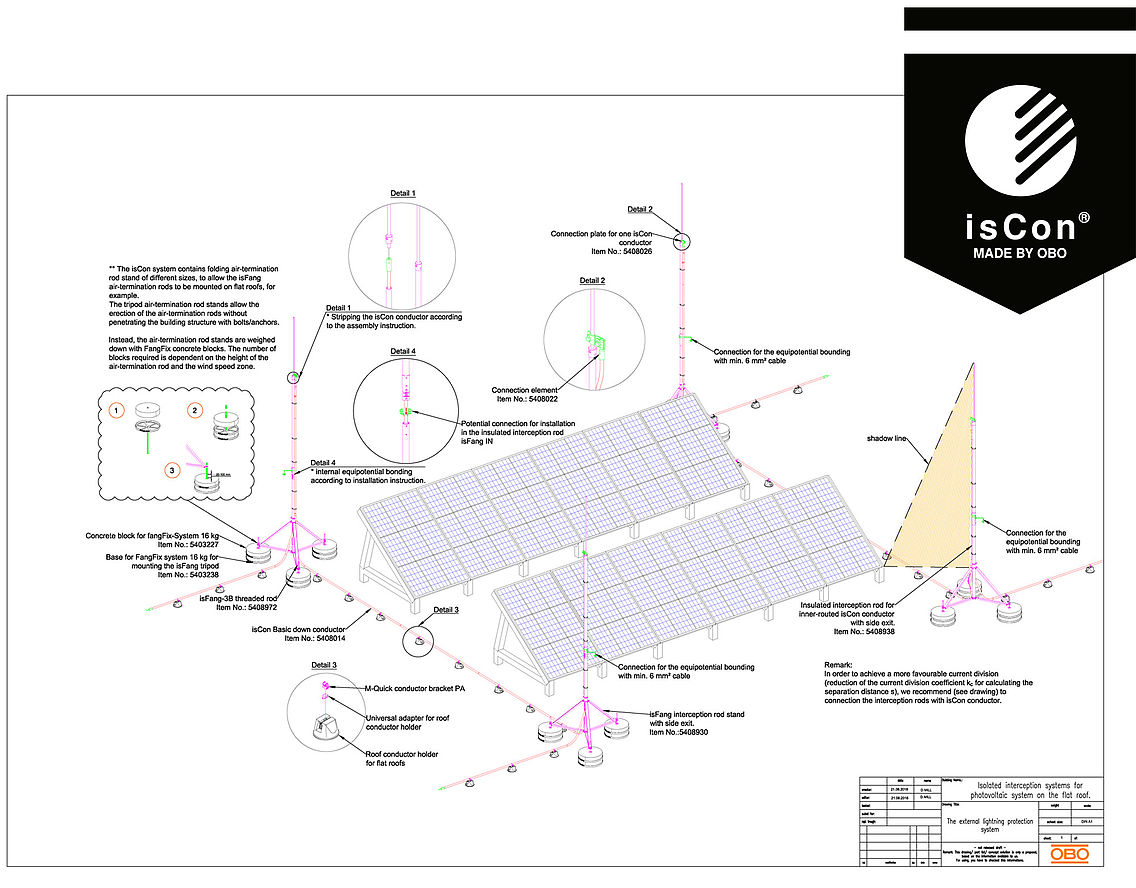

Sieppaustangot on sijoitettava siten, että ne eivät varjosta aurinkopaneeleita. Jo pistemäiset varjopaikat riittävät aiheuttamaan tehon vähenemistä koko ketjussa. Saksassa voimassa olevan VDE 0185-305-3lisälehden 5 mukaan sieppaustangon on oltava vähintään 108 x halkaisijan etäisyydellä paneelista. Tällöin on huomioitava, että aurinkosähköjärjestelmän on edelleen oltava sieppaustankojen suoja-alueella. Suurjännitettä kestävällä, eristetyllä OBOn isCon® – järjestelmällä erotusväliä voidaan noudattaa turvallisesti.
