Magic PV Flat Glue

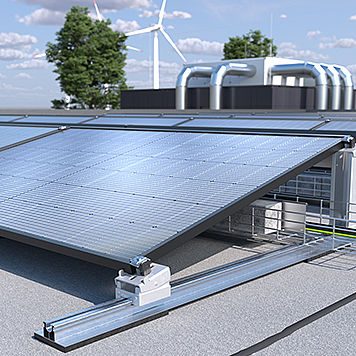

Yleiskäyttöistä tukijalkaa Magic PV Flat Glue voidaan käyttää painolastittomana aurinkopaneelien asennusjärjestelmänä enintään 5° kaltevuudella bitumikatteilla ja enintään 10° kaltevuudella muovikatteilla. Asennus jyrkemmille harjakatoille on mahdollista vain konsultoimalla OBOn kanssa ja se edellyttää myös staattisen laskelman tekemistä. Asennus on tehtävä OBO-standardin mukaisesti katon kaltevuuden suuntaisesti. Tukijalkojen avulla toteutettava asennus on mahdollinen konsultoimalla OBOn kanssa. Myös tällöin asennus edellyttää statiikan tarkistamisen. Jos projektiin liittyy erityisvaatimuksia, tekninen neuvontamme auttaa mielellään, tukee suunnittelussa ja pyrkii löytämään yhteistyössä kanssasi sopivan ratkaisun.
Magic PV Flat Glue sopii katerakenteille bitumi- ja muovikermeillä (FPO). Asennus voidaan tehdä helposti ja yksinkertaisesti liittämällä tukijalka erikseen tilattavalla asennuskauluksella saumattomasti olemassa olevaan katteeseen. OBOn järjestelmäosien yhteensopivuuden ansiosta myös Magic PV Flat Glue tuotetta voidaan käyttää muiden OBO-tuotteiden, esimerkiksi lankahyllyadapterin kanssa.
Tuotteet

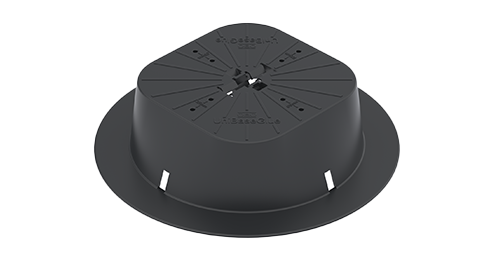

Tukijalka liimakiinnityksellä Magic PV Flat Glue
- Korkealaatuinen, ASA-tyyppinen muovi takaa maksimaalisen käyttöiän ulkoalueilla.
- Sitä voidaan käyttää myös johtoteiden asennusjärjestelmänä aurinkopaneelilaitteiston asennuksen yhteydessä.
- Helppo asennus: liitetään asennuskauluksen avulla vesikatteeseen.
- Voidaan käyttää myös johtoteiden asennusratkaisuna aurinkopaneelilaitteistoille.
- Painolastiton ratkaisu kaikkiin tasakattoihin, joiden kaltevuus on enintään 5°, soveltuu katerakenteille bitumi- tai muovikermeillä.
Päätysuoja asennuskiskolle
- Musta malli mahdollistaa yhtenäisen ulkonäön mustan asennuskiskon kanssa.
- Rei'itys mahdollistaa vedenpoiston ja estää siten veden kertymisen asennuskiskon sisälle.
- Asennuskiskon siisti päätykappale, joka peittää esimerkiksi ikävännäköiset leikkausreunat.
Asennuskisko tasa-/harjakattojärjestelmiin
- Kirkas malli kaikille katoille, joiden ulkonäölle ei aseteta erikoisvaatimuksia.
- Kiskon kahdella puolella on 10 mm levyiset urat esimerkiksi liukumuttereille, yleiskiinnikkeille ja/tai maadoitusliittimille.
- Lisäksi siinä ovat vielä sivuttaiset urat esimerkiksi jatko- ja/tai ristiliittimille.
Sovitin asennuskiskolle TP 45
- Sovitin voidaan asentaa tukijalkaan ilman työkaluja.
- Asennuskisko voidaan asentaa sovittimeen ilman työkaluja.
- Integroitu liukumaton tukipinta.
- Asennuskisko on irrotettavissa ilman työkaluja.
- Asennuskisko on helposti kohdistettavissa.
Yleiskiinnike tasa- ja harjakatoille
- Kirkas malli, joka sopii hyvin kirkkaan asennuskiskon kanssa.
- Säätöalue aurinkopaneelin kiinnitykselle 30-50 mm
- Kun kiinnike on lukittu asennuskiskon uraan, sitä voi kääntää 90°.
- Voidaan käyttää joko keski- tai päätykiinnikkeenä.
- Kiinnikkeen yläosan reunojen erikoisgeometria mahdollistaa käytön aurinkopaneelien potentiaalintasauksessa.
- Ympärillä oleva muovisuojus tukee yläosaa ja estää ei-toivotun kääntymisen asennuksen aikana.
- Yläosa pysyy yläasennossa siihen asti, että aurinkopaneeli on lopullisesti kiinnitetty.
- Kiinnike voidaan napsauttaa tukijalkoihin (tasakattoasennus) ja asennuskiskon uraan (harjakattoasennus).
- Muovisuojus toimii tukipintana paneeleita sijoitettaessa.
- Korkealaatuisesta ruostumattomasta teräksestä valmistettu kiinnike on erittäin pitkäikäinen.

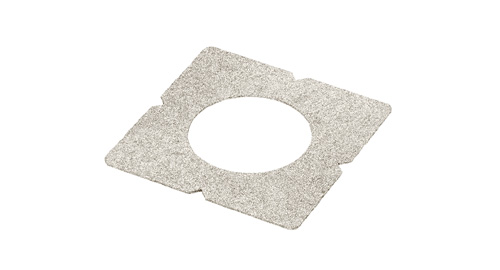

Asennuskaulus UniBase Glue Bit
- Asennuskaulus bitumista liimattavaksi yleiskäyttöisen tukijalan UniBase Glue kanssa.
- Soveltuu tasakattoihin bitumikatteella.
- Voidaan käyttää katon kaltevuuksilla enintään 3°
Lataukset
Aurinkosähköasennusten suunnittelu on tehty entistä helpommaksi: Me olemme apunasi
Aurinkoisia näkymiä
Tarjoamme asiakkaillemme innovatiivisia asennusjärjestelmiä aurinkosähkölaitteistojen asennukseen ja tuemme myös suunnittelussa. Asiakaspalvelumme löytää kanssasi yhteistyössä tarpeitasi vastaavan, yksilöllisen Magic aurinkosähkölaitteiston asennusratkaisun. Ota huomioon: erityisesti maanpinnalle asennettavan aurinkopaneelilaitteiston tarjouksen laadintaan tarvitaan maaperää koskeva asiantuntijalausunto. Autamme sinua mielellämme sopivan yrityksen löytämisessä ja yhteydenotossa maaperään erikoistuneeseen insinööriin.
Ulkopuoliseen asiantuntijalausuntoon sisältyvien ja asiaan liittyvien tietojen täydellisyys tarkastetaan ja arvioidaan.
