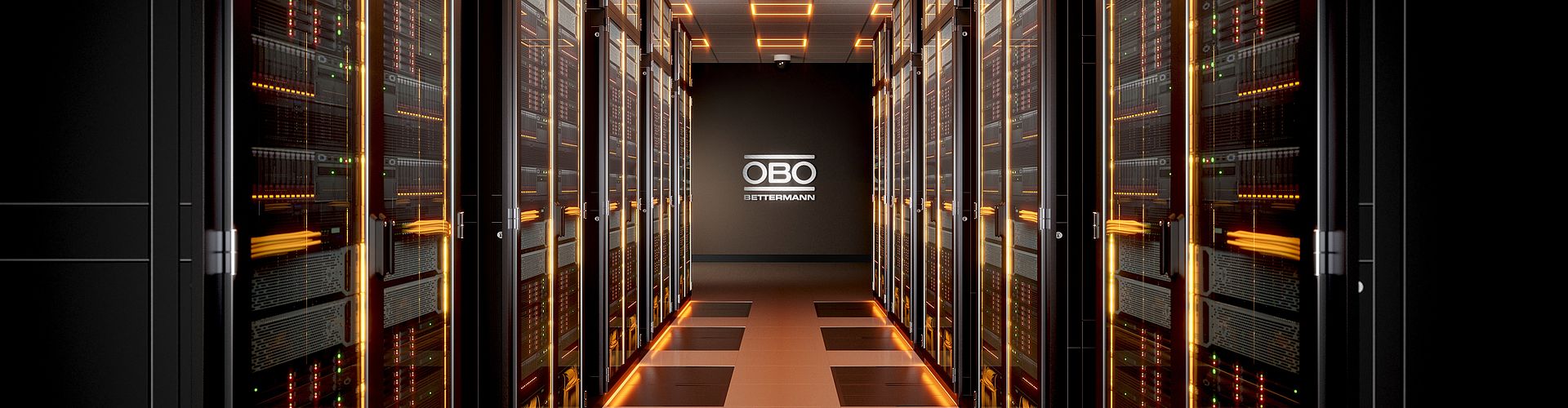

Nykymaailmassa on tallennettava, käsiteltävä ja lähetettävä yhä suurempia tietomääriä ja digitaalisia sisältöjä. Se on mahdollista datakeskusten avulla. Ne ovat digitalisaation tärkeä osa ja muodostavat myös kaikkien yritysten, pankkien, sairaaloiden ja toimistojen ytimen. Lukemattomia herkkiä sisältöjä tallennetaan datakeskuksiin. Täydellinen toimintavarmuus ja luotettavuus on datakeskuksissa ensiarvoisen tärkeää. OBOn ratkaisut mahdollistavat sähköteknisen infrastruktuurin asennukset tehokkaasti varmistaen samalla korkean käyttöturvallisuuden. Etu: OBO tarjoaa kattavan kokonaisratkaisun, jolloin salama- ja ylijännitesuojauksen, johto- ja kaapeliasennusten sekä palosuojauksen kaikki tuotteet voidaan tilata OBOlta.
Edut:
- Kaikki tuotteet samalta valmistajalta: kokonaisratkaisussamme yksittäiset tuotteet ovat täydellisesti yhteensopivia.
- Service@OBO: Tuemme sinua projektisi yksilöllisten vaatimusten mukaisesti suunnittelun ensivaiheesta valmiiseen asennukseen asti
- Monivuotinen kokemus ja asiantuntemus lukuisista projekteista: hyödynnä asiantuntijoidemme tietämystä
- Tarkkaan harkitut asennus- ja suunnitteluohjeet datakeskusten turvallisiin sähköasennuksiin
Pika-aloitus
Datakeskusalueet
Datakeskukset eroavat toisistaan rakenteisiin liittyvien ominaisuuksien ja infrastruktuuriliityntöjen suhteen siten, että ne voidaan yleisesti jaotella pieniin, keskisuuriin ja suuriin datakeskuksiin:
Tuotealueet
Lisääntynyt tehokkuus verkotettujen järjestelmien avulla: Hyödynnä datakeskuksen turvallisuudessa OBOn täydellisesti yhteensopivien järjestelmäosien synergiavaikutuksia. Järjestelmäratkaisumme takaa luotettavat kaapeli- ja johtoasennukset ja tarjoaa samalla ratkaisut salama- ja ylijännitesuojaukseen, palosuojaukseen sekä maadoitukseen ja potentiaalintasaukseen kaikentyyppisten datakeskusten turvallisen ja suojatun toiminnan varmistamiseksi.
Usein kysyttyä
- Miten voidaan varmistaa kaapelien ja johtojen asianmukainen asennus datakeskuksissa?
Lukuisat toimenpiteet vaikuttavat kaapelien ja johtojen määräysten mukaiseen asennukseen datakeskuksissa. Niihin sisältyvät muun muassa seuraavat:
- jännitetasojen erottaminen toisistaan, esimerkiksi väliseinien avulla tai erottamalla kaksi levyhyllyä toisistaan
- sähkömagneettisen yhteensopivuuden varmistaminen, esimerkiksi sopivilla kansilla varustettujen suljettujen levyhyllyjen avulla
- kaapelien ja johtojen asianmukainen kiinnittäminen, esimerkiksi sopivilla kaarikiinnikkeillä
- kaapelien taivutussäteiden noudattaminen asennuksessa, esimerkiksi sopivien muotokappaleiden kuten 90° kulmakappaleiden käytöllä
- kaapelien ja johtojen mekaanisen suojauksen varmistaminen, esimerkiksi peittämällä leikatut reunat reunasuojilla tai käyttämällä kaapelisuojia, mikäli asennetaan esilävistettyjen aukkojen läpi
- lisäksi on tehtävä maadoitus- ja palosuojaustoimenpiteitä, mikäli niitä tarvitaan
- Millaiset kaapelihyllyt soveltuvat parhaiten käytettäviksi datakeskuksessa?
Käyttötarkoituksen mukaisesti datakeskuksiin voidaan asentaa sekä levyhyllyjä että lankahyllyjä. Niissä voidaan käyttää myös tikashyllyjä. Levyhyllyjä, etenkin suljettuina hyllyinä, voidaan käyttää esimerkiksi, kun pitää vähentää sähkömagneettisia häiriölähteitä. Lankahyllyt ja tikashyllyt soveltuvat avoimen rakenteensa ansiosta erinomaisesti paikkoihin, joissa kaapeleita ja johtoja on usein pujotettava sisään hyllyyn ja ulos hyllystä.
- Onko sähkönsyöttö palvelintelineisiin asennettava lattian vai katon kautta?
OBOn kaapelihyllyjen käyttöalue on erittäin monipuolinen. Siten asennukset voidaan tehdä lattian tai katon kautta kaikilla OBOn vakio kaapelihyllytuotteilla. Tilanteissa, joissa palvelintelineisiin pääsy on mahdollista vain katon kautta, on esimerkiksi ripustuskiinnitys kierretankojen ja profiilikiskojen avulla hyväksi havaittu valinta. Jos datakeskuksessa on kaksoislattiarakenne, kaapelit ja johdot voidaan asentaa palvelintelineisiin vaihtoehtoisesti myös lattian kautta. Tähän tarkoitukseen on saatavilla erilaisia asennuskiskoja ja kaapelihyllyjä. Myös tarvittavat kiinnitystarvikkeet sisältyvät asennuspaikasta riippumatta OBOn vakiotoimitusvalikoimaan.
- Onko mahdollista asentaa kaapelihyllyt usealle tasolle sekä symmetrisesti että epäsymmetrisesti toisiinsa nähden?
Kyllä, myös nämä rakenteet voidaan asentaa valitsemalla soveltuvat OBO-tuotteet. On kuitenkin otettava huomioon, että järjestelmät mitoitetaan riittävän kestäviksi. Tämä koskee erityisesti epäsymmetristen kaapelihyllyjen käyttöä. Tällöin on suositeltavaa ottaa etukäteen yhteyttä OBOn asiakaspalveluun teknisen asiantuntijalausunnon saamiseksi valitun järjestelmän staattisista vaikutuksista. Kaapelihyllyjen asennus usealle eri tasolle, esimerkiksi päällekkäin tai allekkain, on tarkoituksenmukaista, kun sähkön syöttö on varmistettava useista palvelintelineistä koostuvalle riville. Siten voidaan hyödyntää koko järjestelmän potentiaali täydellisesti.
- Tarvitaanko datakeskukseen salama- ja ylijännitesuojia?
Datakeskuksille on maailmanlaajuisesti määrätty salamasuojausluokan 1 salamasuojausjärjestelmä. Ylijännitesuojaukseen sovelletaan: IEC- / EN- ja VDE-standardien mukaisesti vaaditut korkeimman vaatimustason (Iimp=100 kA) ylijännitesuojat T1+T2 rakennuksen sähkönsyötön liityntäpisteisiin. Jokaiseen alakeskukseen (etäisyys yli 10 m) vaaditaan lisäksi ylijännitesuoja T2. Vihje: Tarkasta myös muut syöttöjohdot rakennukseen (esim. valvontakamerajärjestelmä, ulkovalaistukset jne.) Ylijännitesuojausvaatimukset koskevat myös niitä.

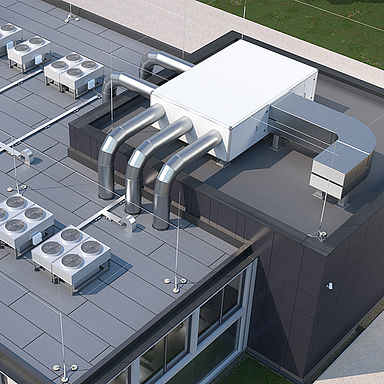

- Mitä salamasuojauksessa on otettava huomioon katolle asennettujen jäähdyttimien suhteen?
Kaikkien syöttöjohtojen sekä jäähdyttimien telineiden ja itse jäähdyttimien on oltava salamasuojausalueen sisäpuolella. Tässä yhteydessä on erityisen tärkeää, että noudatetaan aina suojaetäisyyttä salamasuojausjärjestelmään, koska muutoin salamavirtojen läpilyönnit sähköasennuksiin ovat mahdollisia. OBOlla on tarjolla turvallinen ja eristetty salamasuojauksen isCon® -järjestelmä.
- Onko maadoitusjärjestelmä tärkeä datakeskukselle?

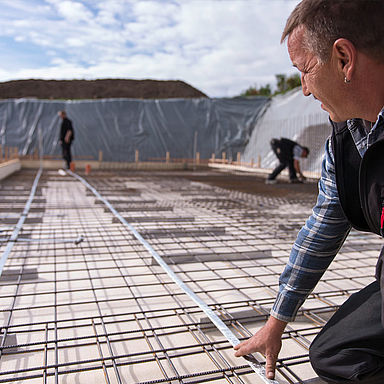

Kyllä, perustusmaadoituselektrodin käyttö silmukkakoolla 5 x 5 (kiinnitetty raudoitukseen 2 m välein) varmistaa pieni-impedanssisen toiminnallisen potentiaalintasauksen. Siten voidaan kompensoida kytkentätapahtumien tai ylijännitteiden aiheuttamia suurtaajuisia häiriöitä (EMC).
- Tarvitaanko perustusmaadoituksen lisäksi muita maadoitustoimenpiteitä?
Jos betoni on eristetty (valkoinen/musta vedeneristys) maapohjaan tarvitaan lisäksi maadoitussilmukka V4A (10 x 10 m).
