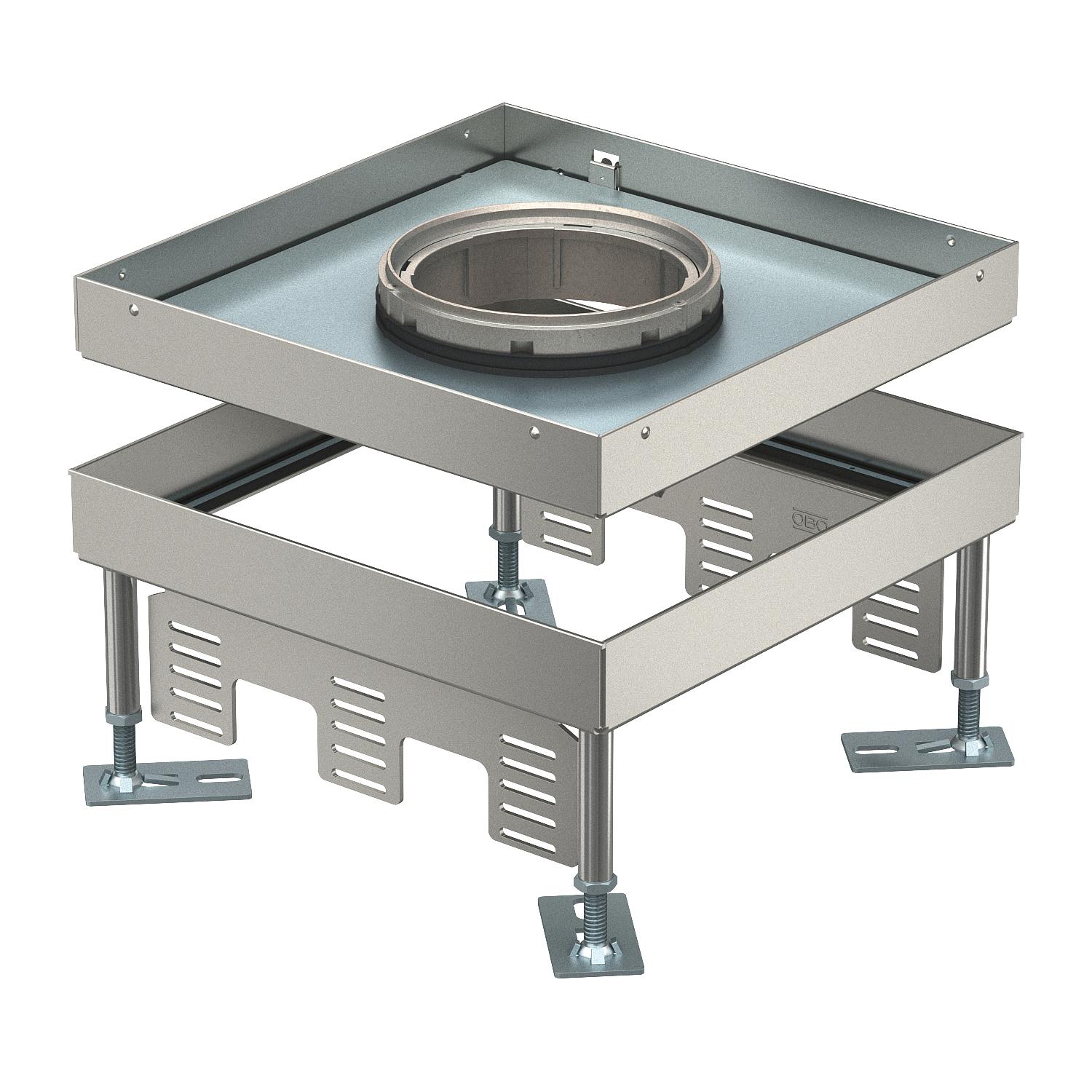

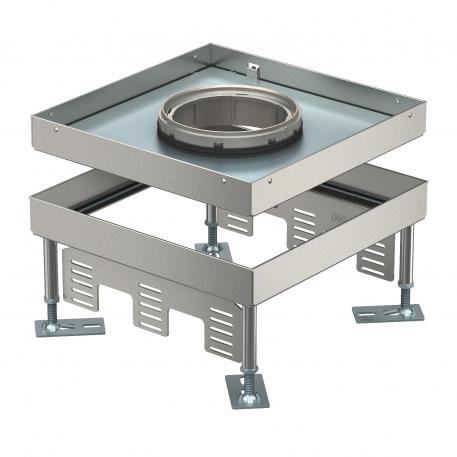

Lattiarasia johtojen ulostuloputkelle, RKFNSL, nimelliskoko 9, kuormitusluokka 2, jaloteräs
Tuotenro 7408940 | EAN-numero 4012197278304 | Sähkönro 1415954
- Tuotteen kuvaus
-
Tuotteen kuvausSäädettävä lattiarasia raskaille kuormille johtojen ulostuloputkella, nimelliskoko 9 kalusteiden asennukseen kanaviin ja kaksoislattioihin. Kuiva- ja märkäpuhdistettaviin lattioihin sisätiloissa. Kuormitusluokka 1 10kN
3 kojerasian UT4 asennukseen 9 asennuskalusteelle kiinnitysrenkaalla/kiinnistyssangalla tai 12 Modul 45®-kalusteelle. Voidaan asentaa 3 tyypin APMT5 peitelevyä. Johtojen ulkostuloputki ei sisälly toimitukseen.
Säädettävä, nelikulmainen lattiarasia raskaille kuormille johtojen ulostuloputkella, nimelliskoko 9 kalusteiden asennukseen kanaviin ja kaksoislattioihin. Kuiva- ja märkäpuhdistettaviin lattioihin sisätiloissa. Kuormitusluokka 1-10 kN.
Säädettävä lattiarasia raskaille kuormille, 3-osainen. Voidaan asentaa 3 tyypin APMT5 peitelevyä.
-
- Tekniset tiedot
-
Tekniset tiedot

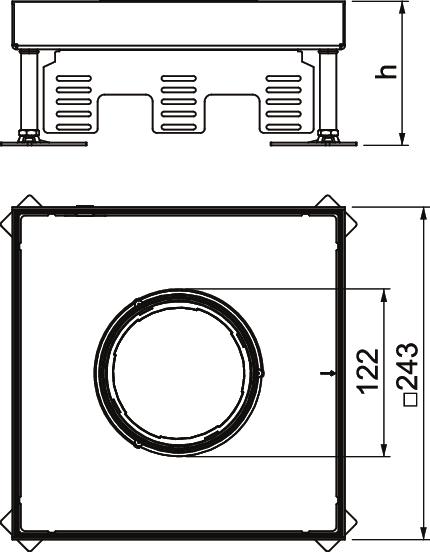

Asennettavien kojeiden lukumäärä 12 Asennusjärjestelmän tyyppi UT4 Asennussyvyys 110 mm CO2-jalanjälki (GWP) kehdosta portille 25,9866 kg CO2e / 1 Kappale Hyväksynnät VDE Irrotettavissa ei Johtoaukkojen lukumäärä 1 Johtoaukon malli Alaslaskettava johtojen ulostuloputki Kojerasioiden lukumäärä 3 x UT4 Kojerasioiden nimelliskoko 9 Koko 243x243x105 Korkeus 110 mm Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP55 Lattian hoito märkä Lattiapinnoitteen paksuus 21 mm Lattiarasia kojerasioille ei Lattiataso maks. 155 mm Lattiataso min. 110 mm Leveys, asennusmitat 244 mm Malli nelikulmainen Malli raskaille kuormille kyllä Materiaali teräs, ruostumaton Mitta h 110 mm Pituus 243 mm Pituus, asennusmitat 244 mm Pohja-aukko/asennusaukko 244x244 Pohjamitta 243 mm Raskaiden kuormien luokka 10 kN (OBO SL1) Säätöalue maks. 155 mm Säätöalue min. 110 mm Soveltuu asennettavaksi kaksoislattioihin kyllä Soveltuu asennettavaksi korotettuun lattiaan kyllä Standardi EN 50085-2-2 Suojaustaso IK-koodi IK10 - Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Säätöjalka RKNEV2
RK NEV2 110 ----- 7405815 1 Pakkausyksikkö
Johtojen ulostuloputken kansi, nostokahvalla
TUK2 GV 1418015 7428140 1 Kappale
Äänieristyssuoja
SRS 4 ----- 7405798 4 Kappale
Valukehys säädettäville lattiarasioille, nimelliskoko 9
SK RK9 1418855 7404372 1 Kappale
Aukko kansi raskaille kuormille UZD 350, nimelliskoon 9 lattiarasialle
DUG 350-3 9SL 1418117 7401410 1 Kappale
Kojerasia UT4, Modul 45®, pituus 208 mm
UT4 45 4 1418619 7408727 1 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 208 mm
MTU 3 ----- 7407840 1 Kappale - Lataukset
-
Tietolehti RKFN3 9 V SL1 21 / 7408940 , 0.18MB , pdfEU-vaatimustenmukaisuusvakuutus RKFN3 9 V SL1 21 / 7408940 , 0.17MB , pdfREACH Vaatimustenmukaisuusvakuutus RKFN3 9 V SL1 21 / 7408940 , 0.13MB , pdfRoHS Vaatimustenmukaisuusvakuutus RKFN3 9 V SL1 21 / 7408940 , 0.13MB , pdf
