BET-testauskeskus: Testattua laatua
OBO-tuotteet ovat korkealaatuisia. Sen varmistamiseksi käytämme laajojen ulkoisten testauksien lisäksi yrityksen omaa BET-testauskeskusta. Siellä testataan OBO-tuotteiden laatu, kuormitettavuus ja rakenteellinen lujuus laaja-alaisissa kokeissa ja testeissä. Asiantuntijamme testaavat siellä muun muassa salamasuojauksen rakenneosat, salamasuojausrakenteet ja ylijännitesuojalaitteet. Siellä tehdään myös salamoita koskevia tutkimuksia tieteellisestä näkökulmasta.
Toinen testauksen painopiste ovat kaapelien asennusjärjestelmien kuormitettavuus ja rakenteellinen lujuus. OBO-testauskeskuksen huippumodernit laitteistot mahdollistavat useita tonneja painavien kuormien simuloinnin. OBOn testausinsinöörit tekevät siellä tuotteiden kehitykseen ja sertifiointeihin liittyviä testejä ja tarvittaessa myös asiakkaiden toivomia testejä.
Myös lattia-asennusjärjestelmien kuormitettavuus testataan BET-testauskeskuksessa.
Nopea pääsy kaikkiin tietoihin
OBO suorittaa BET-testauskeskuksessa seuraavia testejä:
- Kaapelihyllyt: testit DIN / EN / IEC 61537 mukaan
- Kaapelien asennusjärjestelmien sähkömagneettiset ominaisuudet:
testit DIN / CLC/TS 50659 mukaan - Lattia-asennusjärjestelmät: testit DIN / EN 50085-2-2 mukaan
- Salamasuojauksen rakenneosat: testit DIN / EN / IEC 62561 mukaan
- Ylijännitesuojat: testit DIN / EN / IEC 61643 mukaan
Sähköä johtavat, metalliset ja potentiaalintasaukseen liitetyt kaapelien asennusjärjestelmät suojaavat niihin asennettuja kaapeleita ja johtoja sähkömagneettisilta häiriökentiltä.
Kaapelien asennusjärjestelmien magneettikenttien suojauksen tehokkuus määritetään DIN / CLC/TS 50659 luvun 4 mukaisesti. Sitä varten mitataan määritetyssä järjestyksessä sykäysvirran magneettikentän kautta johdinsilmukkaan indusoitu häiriövirta. Kaapelien asennusjärjestelmän magneettinen suojausteho on tällöin logaritmin 20-kertainen arvo häiriövirran suhteesta johdinsilmukassa ilman kaapelien asennusjärjestelmää johdinsilmukan häiriövirtaan sen ollessa kaapelien asennusjärjestelmässä.
Kytkentävirran siirtoimpedanssi on toinen sähköä johtavien, metallisten kaapelien asennusjärjestelmien ominaisuus. Sitä käytetään sähkömagneettisten häiriöiden arvioinnissa.
Se saadaan määritetyn asennuksen jännitehäviön ja asianomaisen asennuksen läpi virtaavan häiriövirran suhteesta. Tällöin esiintyvä jännitehäviö on yhdistelmä jännitehäviöstä, joka syntyy kaapelien asennusjärjestelmän asennusta pitkin, ja jännitehäviöstä, joka tämän häiriövirran kautta indusoituu kaapeliin, joka on asennettu kaapelien asennusjärjestelmään. Siirtoimpedanssin mittaus suoritetaan DIN / CLC/TS 50659 luvun 5 mukaisesti.

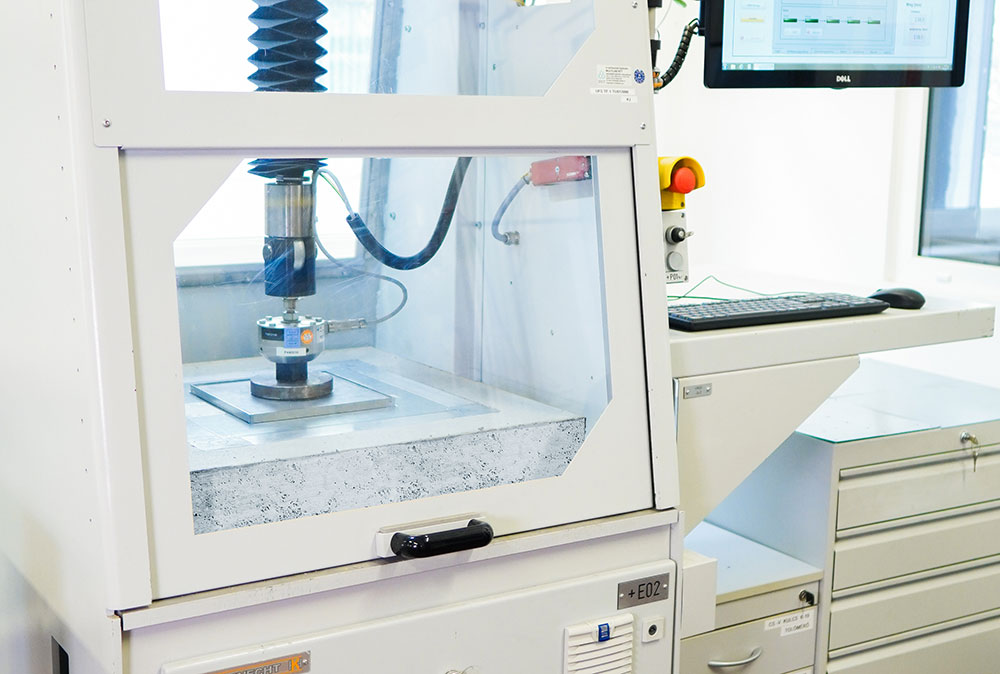

Lattia-asennusjärjestelmien on paikoittain kestettävä suuria kuormituksia, sen vuoksi niiden on oltava joustavia, pitkäikäisiä ja turvallisia. BET-testauskeskuksessa ne testataan mekaanisesti EN 50085-2-2 mukaisesti. Eurooppalaisessa standardissa on määritetty vaatimukset ja testit sähköasennuskanaville.
Testeissä käytetään tuotteen ja standardin asianomaisen alaluvun mukaisesti erilaisia muotoja ja eri kokoisia pinta-aloja. Testauslaitteisto tallentaa tällöin todellisen kuormituksen sekä järjestelmän ja sen osien muodonmuutoksen. Testauslaitteistossa on sisäinen 0,7 m x 0,7 m testialue ja se voi tuottaa jopa 50 kN kuormitusvoiman.

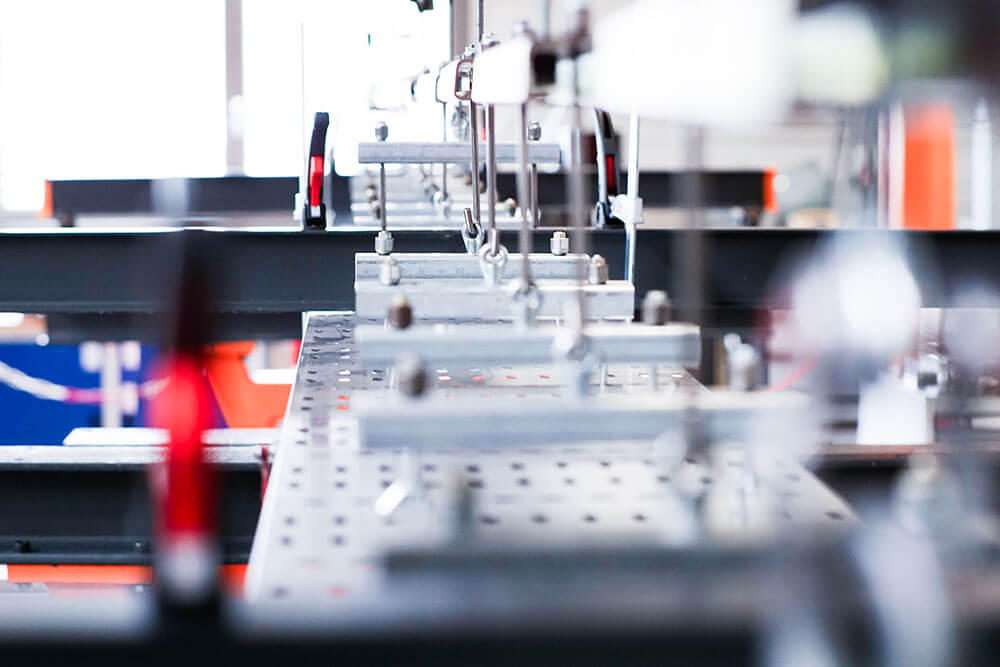

Kaapelihyllyjen (KTS) kuormitettavuuden varmistamiseksi on standardissa EN / IEC 61537 määritetty testit turvalliselle hyötykuormalle (SWL) sekä asianmukaiset testiolosuhteet. BET-testauskeskuksessa on näiden testien suorittamista varten oma kaapelihyllyjen testauslaitteisto. Testauslaitteisto on OBO Bettermannin suunnittelema ja sitä on vuosien mittaan jatkuvasti laajennettu ja muokattu uusien vaatimusten ja olosuhteiden mukaiseksi.
Kaapelihyllyt asennetaan standardin EN / IEC 61537 mukaisesti. Riippuen testausalueen pituudesta, koekappaleita kuormitetaan kahden hydraulisylinterin avulla yhteensä seitsemän tonnin voimalla. Testissä esiintyvät muodonmuutokset rekisteröidään antureilla ja dokumentoidaan käytetyn voiman kN/m kanssa. Jos kaapelihylly kestää kuormituksen, kyseistä kuormaa kasvatetaan vielä varmuuskertoimella 1,7. Myös tällöin tallennetaan muodonmuutos suhteessa kuormitukseen.
Kaapelihyllyjen testauslaitteistolla on mahdollista tehdä testejä kuormituksilla 0,05 kN/m - 4,9 kN/m. Sillä voidaan suorittaa seuraavia EN / IEC 61537 mukaisia testejä: vaakasuora ja pystysuora taso, vaakasuora kulkusuunta kohdan 10.3, 10.4 ja 10.5 mukaisten tukivälien kanssa
- jopa 7 m kahden tukivälin kannatinrakenteella
- jopa 15 m yhden tukivälin kannatinrakenteella
Levy- tai tikashyllyt sekä yksittäiset osat, jotka kannattavat niitä (esim. kannakkeet ja kiinnikkeet) testataan turvallisella hyötykuormituksella DIN / EN / IEC 61537 mukaisesti. Testin aikana kaapelihyllyjen testauslaitteisto tallentaa todellisen voiman ja vastaavan muodonmuutoksen. Testauslaitteisto on suunniteltu 25 kN vetovoimalle.
Kaapelihyllyjen mekaaninen kestävyys testataan iskukokeella, joka tehdään heilurivasaralla. BET-testauskeskuksen heilurivasaratestilaitteella voidaan suorittaa testejä jopa 50 J energialla. DIN / EN / IEC 61537 mukaan sellaista testiä ei vaadita metallisille asennusjärjestelmille.
BET-testauskeskuksessa voidaan lisäksi testata kaapelihyllyjen ja tikashyllyjen sähkönjohtavuus DIN / EN / IEC 61537 luvun 11 mukaisesti. Näillä testeillä varmistetaan potentiaalintasaus ja maadoitusliitäntä.
Järjestelmien osat, jotka eivät kuulu testistandardissa DIN / EN / IEC 61537 mihinkään korroosioluokkaan, voidaan testata suolasumutestillä suolasumukaapissa. Neutraali suolasumutesti (NSS) ISO 9227 mukaan mahdollistaa korroosionkestävyyden arvioinnin ei-luokitellun korroosiosuojauksen yhteydessä. Tätä testiä käytetään usein myös vertailutestinä vastaaville korroosiosuojatyypeille.
Standardisarja EN / IEC 61643 vaatii erilaisia suorituskyky- ja turvallisuustestejä, joilla osoitetaan ylijännitesuojien purkauskyky ja moitteeton toiminta. Nämä testit takaavat ylijännitesuojien turvallisuuden myös järjestelmähäiriöiden aikana.

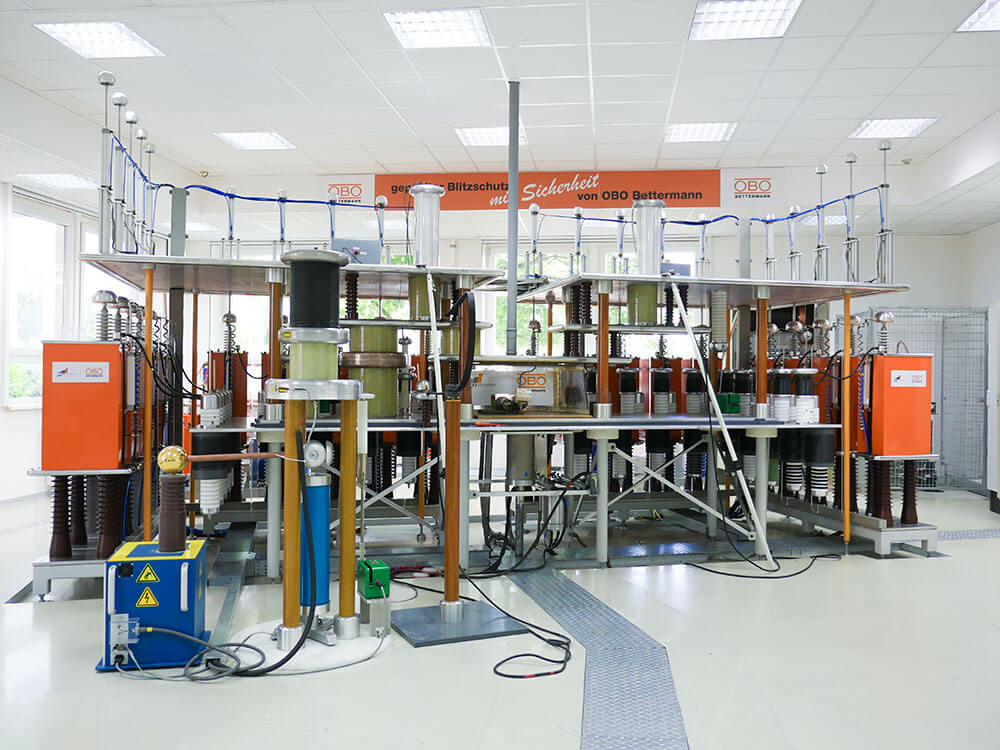

BET-testauskeskuksen salamavirtageneraattorilla voidaan testata tyyppien 1 ja 2 ylijännitesuojien purkauskykyä. Se tuottaa 8/20 ja 10/350 virtapulssia maks. 200 kA. Salamavirtageneraattori sisältää ohmi-kapasitiivisen jännite-eron jakajajärjestelmän, joka mittaa maks. 10 kV.
Työkokeita varten on lisäksi käytettävissä salamavirtageneraattorin kanssa rinnan kytketty vaihtovirtalähde, joka voi tuottaa prospektiivisen oikosulkuvirran maks. 3,5 kA, 190 V ja 255 V ja 1,5 kA, 440 V.

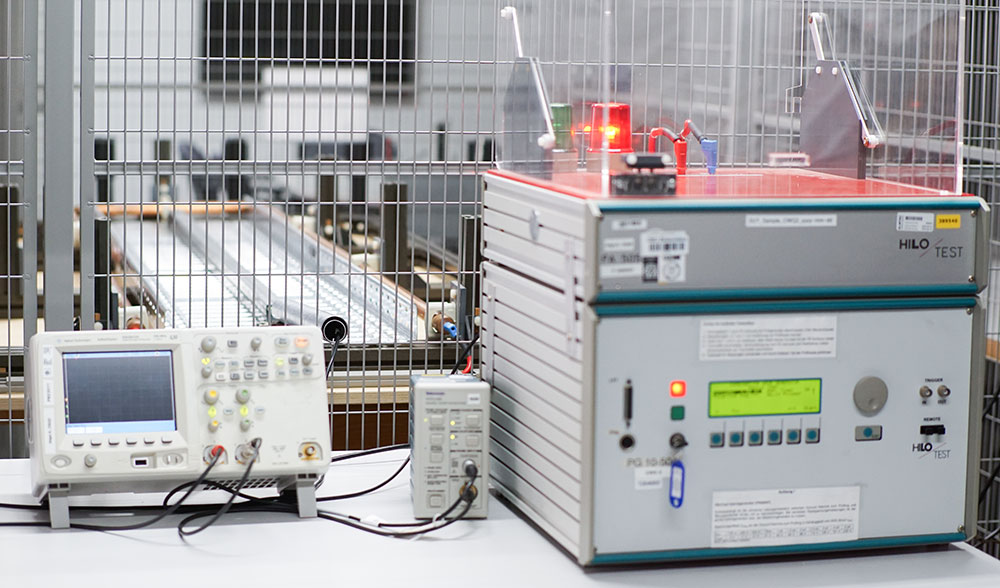

Hybridigeneraattorimme pystyvät tuottamaan jopa 24 kV (1,2/50) / 12 kA (8/20). 498 Ω:n vastuksen lisäyksellä ovat ylijännitemittaukset mahdollisisa kytkeville ja yhdistetyille ylijännitesuojille CTL-päätöslehden DSH 2006 mukaisesti.
Ylijännitesuojien kokonaispurkauspulssimittauksia voidaan tehdä jopa neljälle sähköä johtavalle johdinliitännälle. Käytettävissä olevalla mittausjärjestelmällä voidaan mitata virta sähköä johtavista johtimista 60 kA:n asti 8/20 ja 10/350 virtapulssille.
BET-testauskeskuksessa voidaan testata myös rajoitusjännitteitä ja vuotovirtoja.
Standardisarjassa EN / IEC 62561 on määrätty erilaisia testejä kuten salamasyöksyjännitteiden testit, sähkö-, mekaaniset ja ympäristötestit. Niiden avulla osoitetaan, että salamasuojausjärjestelmillä on riittävä salamasyöksyjännitteiden ja ympäristörasitusten kestävyys.
BET-testauskeskuksen testilaitteistoilla voidaan suorittaa seuraavia testejä:
Suolasumu- ja Kesternich-kaapissa voidaan tehdä DIN / EN / IEC 62561 -sarjan mukaisissa testeissä vaadittuja olosuhdetestejä (vanhenemistesti). Standardissa IEC 60068-2-52 kuvattu syklinen suolasumutesti (sietotestaustaso 2) voidaan suorittaa suolasumukaapissa. Käsittely kosteassa, rikkipitoisessa ilmastossa ISO 6988 mukaisesti suoritetaan Kesternich-kaapissa.

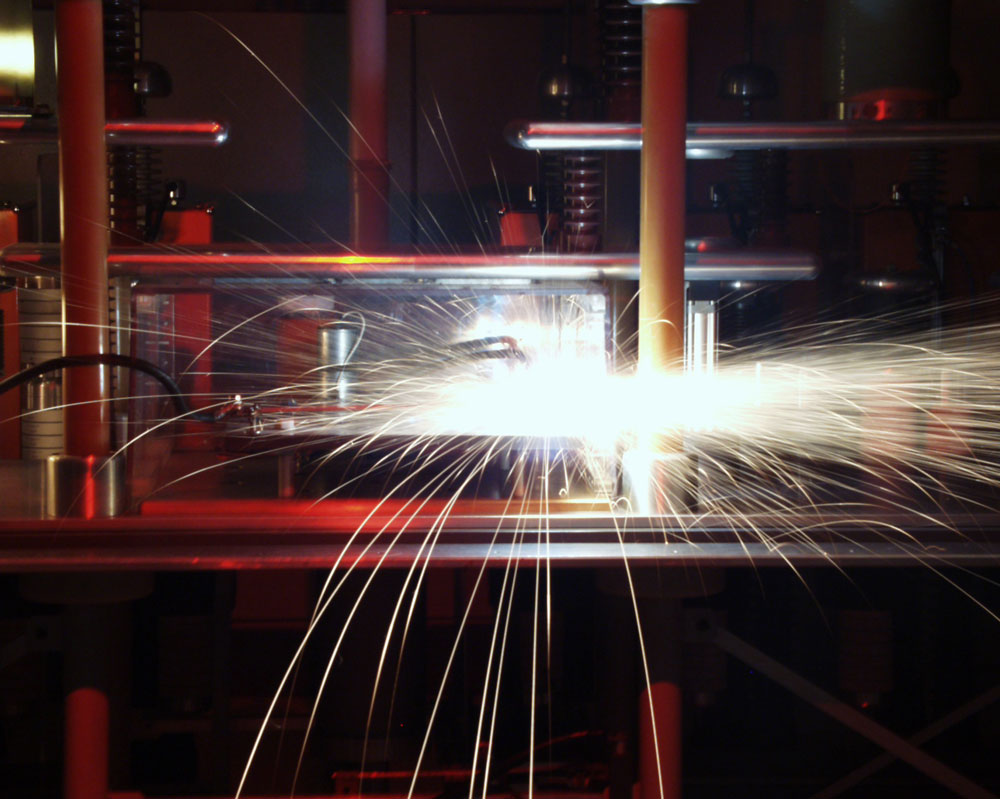

Salamavirtageneraattorilla voidaan suorittaa standardin DIN / EN / IEC 62561 -sarjan mukaisia salamavirtatestejä jopa 200 kA:n asti ja aaltomuodoilla 10/350 ja 8/20. Siten voidaan testata salamasuojausosia kuten liittimiä, johdinmateriaaleja, erotuskipinävälejä, salamalaskureita ja eristettyjen salamasuojausjärjestelmien rakenneosia.
Myös muita sähkötestejä voidaan suorittaa erilaisilla mittausmenetelmillä, kuten kosketusvastuksen tai johdinmateriaalien ominaisvastuksen testauksia sekä eristysvastuksen mittauksia.
Hybridigeneraattorilla voidaan testata havahtumissyöksyjännitteitä 24 kV (1,2/50) asti ja syöksyvirtaimpulsseja 12 kA:n (8/20) asti.
Suurjännitetestauslaitteilla ovat esimerkiksi jännitteen muutokset 100 V/s 5 kV AC:hen asti ja 6 kV DC:hen asti mahdollisia
Lisäksi voidaan suorittaa myös erilaisia mekaanisia testejä, kuten iskukokeita heilurivasaralla.

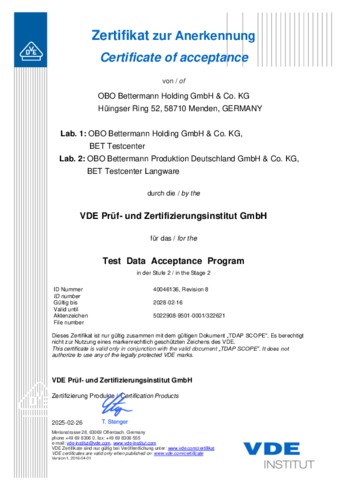

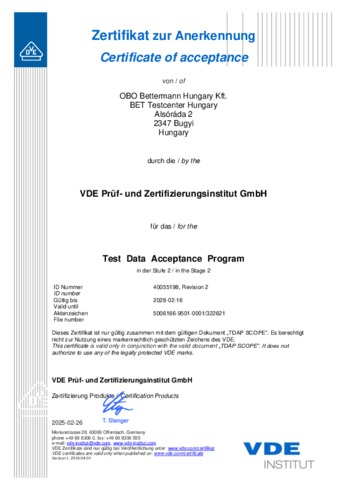

Sertifikaatit
Päätöksentekosääntö, joka kuvaa, miten vaatimustenmukaisuusvakuutusten sisältämä mittausepävarmuus otetaan huomioon määrätyn vaatimuksen suhteen:
Vaatimustenmukaisuusvakuutuksista päätetään IEC-ohjeen 115 mukaisesti, mikäli testistandardissa ei ole toisin määritetty.
