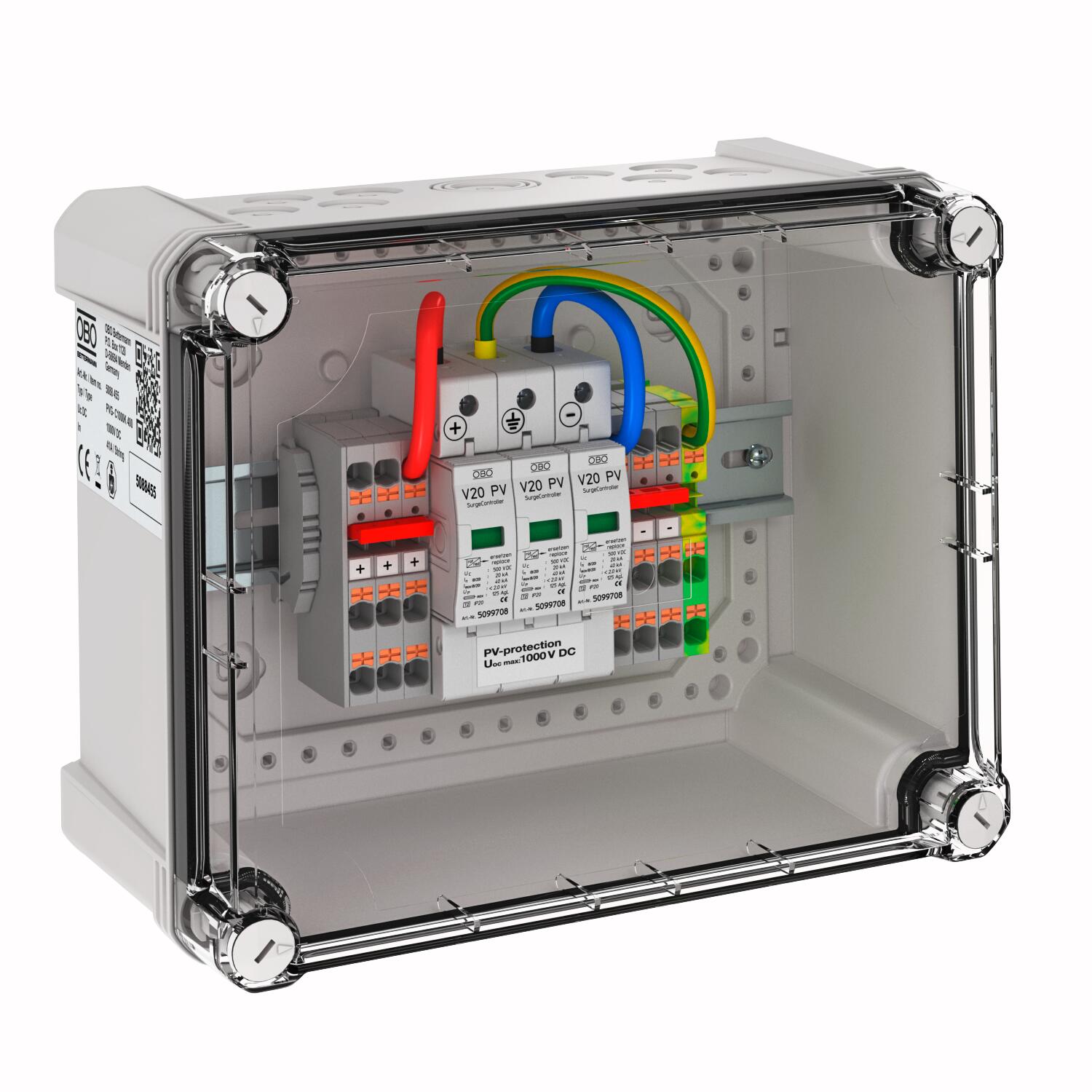

Aggregaatin kytkentärasia tyyppi 2, 4 aurinkopaneeliketjulle IP67

Aggregaatin kytkentärasia tyyppi 2, 4 aurinkopaneeliketjulle

Tuotenro 5088455 | EAN-numero 4012197365202

Tuotenro / Tyyppi	5088455 / PVG- C1000K 400

Kotelointiluokka	IP67

Tuotteen kuvaus

Tuotteen kuvaus

Aggregaatin kytkentärasia tyyppi 2, 4 aurinkopaneeliketjun kytkentään. Vaihtosuuntaajan DC-puolen suojaukseen.

• varistori, pistoliitettävä, erotuslaitteella vikaresistantilla Y-kytkennällä VDE 0100-712 (50539-12) mukaisesti
• matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC)
• 1 ylijännitesuoja 8 ruuvittomalla liitäntäpaikalla maks. 6 mm² esikytkettynä rasiaan, maks. 41 A DC per liitin
• polykarbonaattirasia (IP67), UV-kestävä ulkokäyttöön, sis. holkkitiivistesarjan ja paineentasauselementin

Jos tuuli, jää, lämpötila ja aurinko aiheuttavat lauhdeveden muodostumisvaaraan, voidaan tarvita lisätoimenpiteitä!

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	Holkkitiiviste
Anschlussart Generatoranschlusskasten	Push-in terminal
Asennustapa	esiasennettu kotelossa
CO2-jalanjälki (GWP) kehdosta portille	5,2899 kg CO2e / 1 Kappale
Enimmäispurkausvirta (8/20 μs)	40 kA
Entries per MPPT	4
Exits per MPPT	4
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	10 mm²
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	8 AWG
Johdon poikkipinta taipuisa (hienolankainen) min.	0,5 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	21 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	21 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	0,5 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	6 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	10 AWG
Johtojen läpivientien lukumäärä	16
Kalustettu kuormanerottimella	ei
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-25 °C
Käyttölämpötila maks.	60 °C
Käyttölämpötila min.	-25 °C
Ketjun suojaus	ilman
Ketjutulojen lukumäärä	4

Koko	1000V DC
Korkein jatkuva jännite DC	1000 V
Kotelointiluokka	IP67
Kotelon materiaali	PC
LPZ	1→2
Maks. Lähtövirta	41 A
Maks. Tulojännite DC	1000 V
Maks. Tulovirta ketjua kohden	41 A
Malli	Yhdelle MMPT muutimelle liittimillä
Merkinanto laitteessa	optinen
Nimellispurkausvirta (8/20 µs)	20 kA
Number of MPPTs	1
Seurantatoiminto	ei
Soveltuu ulkokäyttöön	kyllä
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
Suojaustaso IK-koodi	IK08
Syttymisaika	<25 ns

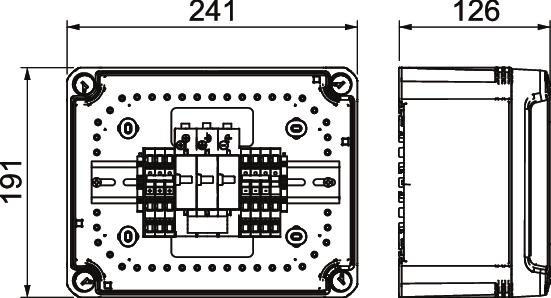

Syvyys	125 mm
Tulojen lukumäärä	4
Väri	vaaleanharmaa, RAL 7035
Verkkotyyppi DC	kyllä
Verkon muoto	DC
