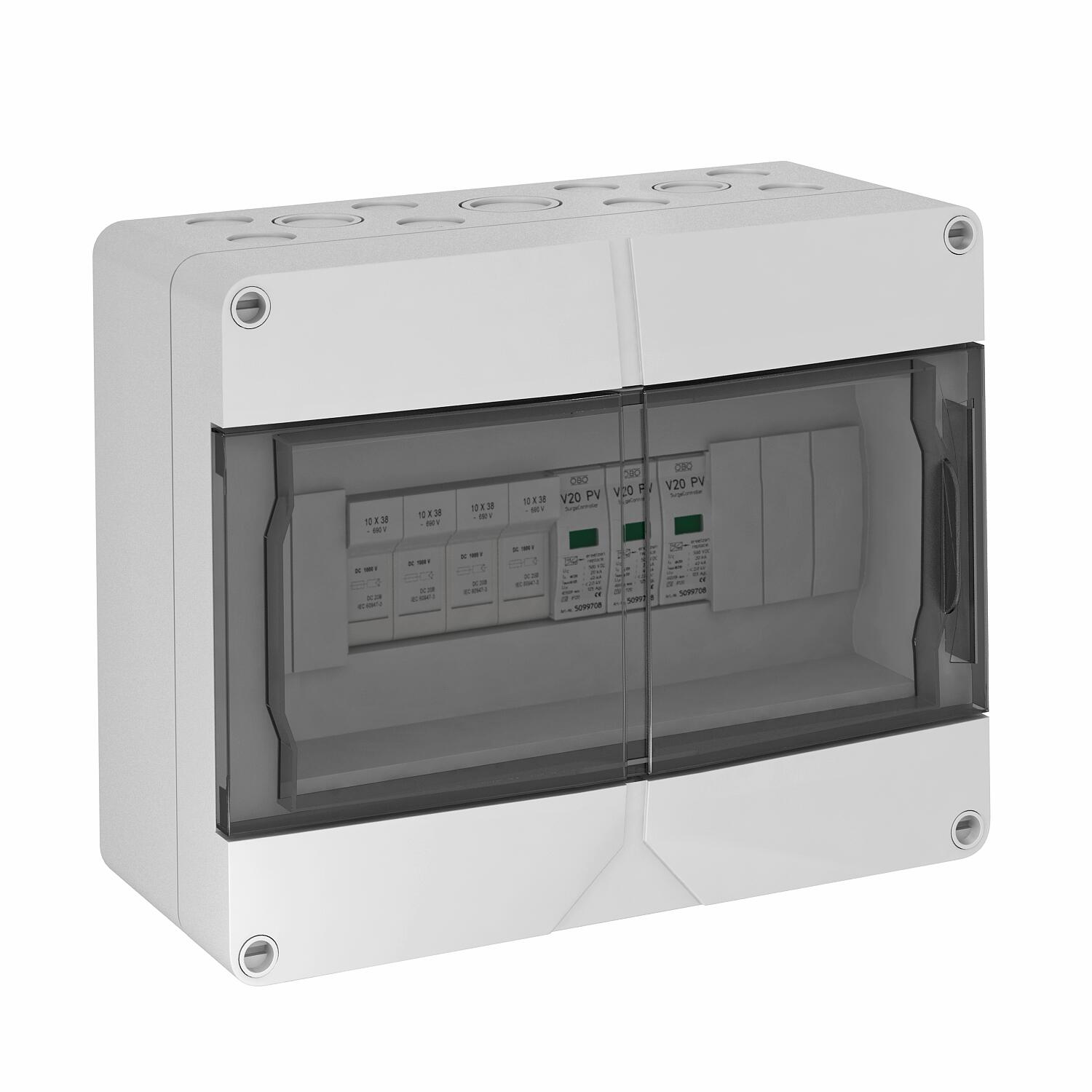

Aggregaatin kytkentärasia tyyppi 2, 4 sulakkeella 10 A 4 x 1 aurinkopaneelin kytkentään IP65

Aggregaatin kytkentärasia tyyppi 2, 4 sulakkeella 10 A 4 x 1 aurinkopaneelin kytkentään

Tuotenro 5088651 | EAN-numero 4012195780717

Tuotenro / Tyyppi	5088651 / VG-C DCPH1000-4S

Kotelointiluokka	IP65

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja sulakkeilla aurinkosähkövaihtosuuntaajalle 1 MPP-säätimellä

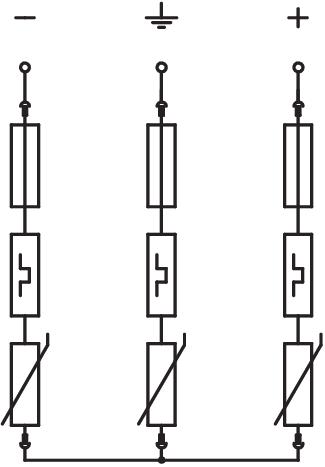

• vikaresistantti Y-kytkentä VDE 0100-712 (50539-12) mukaisesti
• matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC V20-C/0-500 PV)
• (+) navat suojattu 4 sulakkeella 10x38 mm 10 A, 1000 V DC
• 4 (-) navat kytketty rasiassa rinnakkain liitäntäpaikkoihin maks. 6 mm², maks. 30 A DC per liitin
• esikytketty polykarbonaattirasiaan (IP65), UV-kestävä ja säänkestävä katetuille ulkoalueille, sisältää holkkitiivistesarjan

Aurinkosähkölaitteistojen vaihtosuuntaajan DC-puolen ylijännitesuoja.
Mikäli ilmenee tuulen, jään, lämpötilan tai auringon aiheuttama kondenssiveden muodostumisvaara, tarvitaan lisätoimenpiteitä.

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	Holkkitiiviste
Anschlussart Generatoranschlusskasten	Tension spring terminal
Asennustapa	esiasennettu kotelossa
CO2-jalanjälki (GWP) kehdosta portille	2,3932 kg CO2e / 1 Kappale
Enimmäispurkausvirta (8/20 μs)	40 kA
Entries per MPPT	4
Etähälytyskosketin	ei
Exits per MPPT	4
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	6 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	0,5 mm²
Johtojen läpivientien lukumäärä	16
Kalustettu kuormanerottimella	ei
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Ketjun suojaus	1-napainen
Ketjutulojen lukumäärä	4
Koko	1000V DC
Korkein jatkuva jännite DC	1000 V
Kotelointiluokka	IP65
LPZ	1→2
Maks. Lähtövirta	30 A
Maks. Tulojännite DC	1000 V

Maks. Tulovirta ketjua kohden	30 A
Malli	Tyyppi T2 kotelossa 4 sulakkeella (10 A) aurinkosähkölle
Merkinanto laitteessa	optinen
Nimellispurkausvirta (8/20 µs)	20 kA
Number of MPPTs	1
Seurantatoiminto	ei
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
Sulakekoolle	10x38 mm
Sulaketyyppi	gPV (koko alueen kattava aurinkosähkösuoja)
Syttymisaika	<25 ns

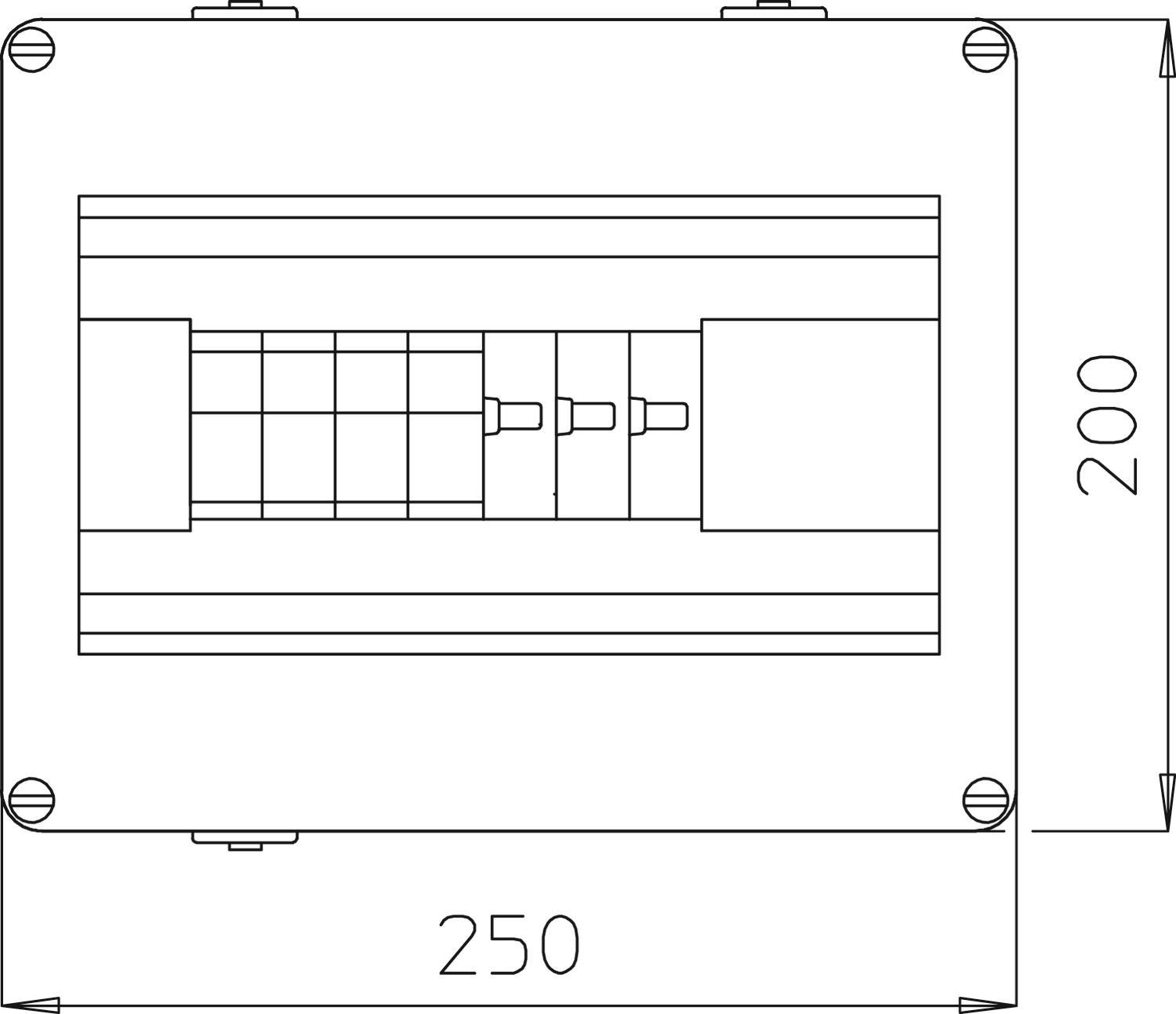

Syvyys	122 mm
Tulojen lukumäärä	4
Tulon suojaus	10 A
Väri	vaaleanharmaa, RAL 7035
Verkkotyyppi DC	kyllä
Verkkotyyppi IT	ei
Verkkotyyppi TN	ei
Verkkotyyppi TN-C	ei
Verkkotyyppi TN-C-S	ei
Verkkotyyppi TN-S	ei
Verkkotyyppi TT	ei
Verkkotyyppi, muu	ei
Verkon muoto	DC
