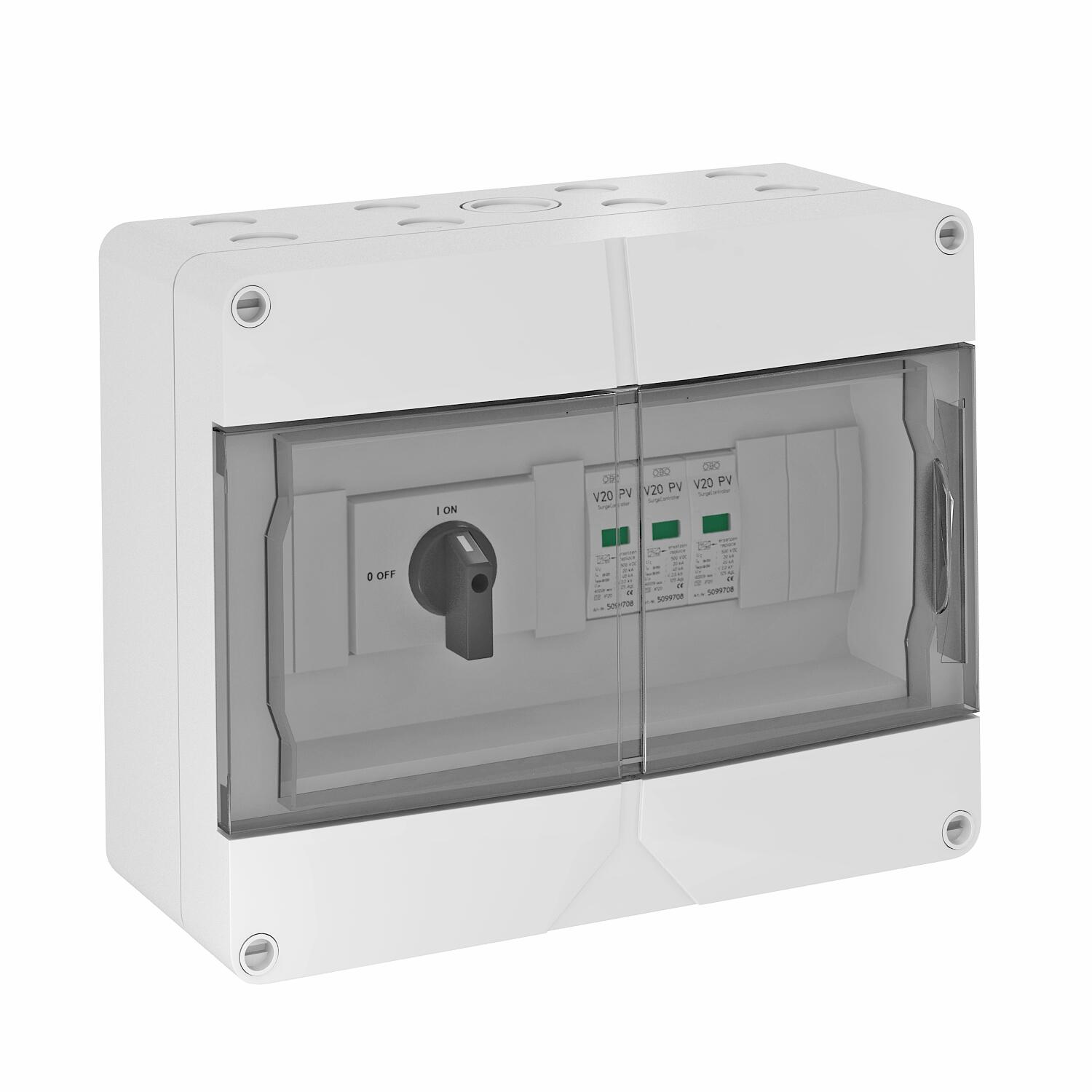

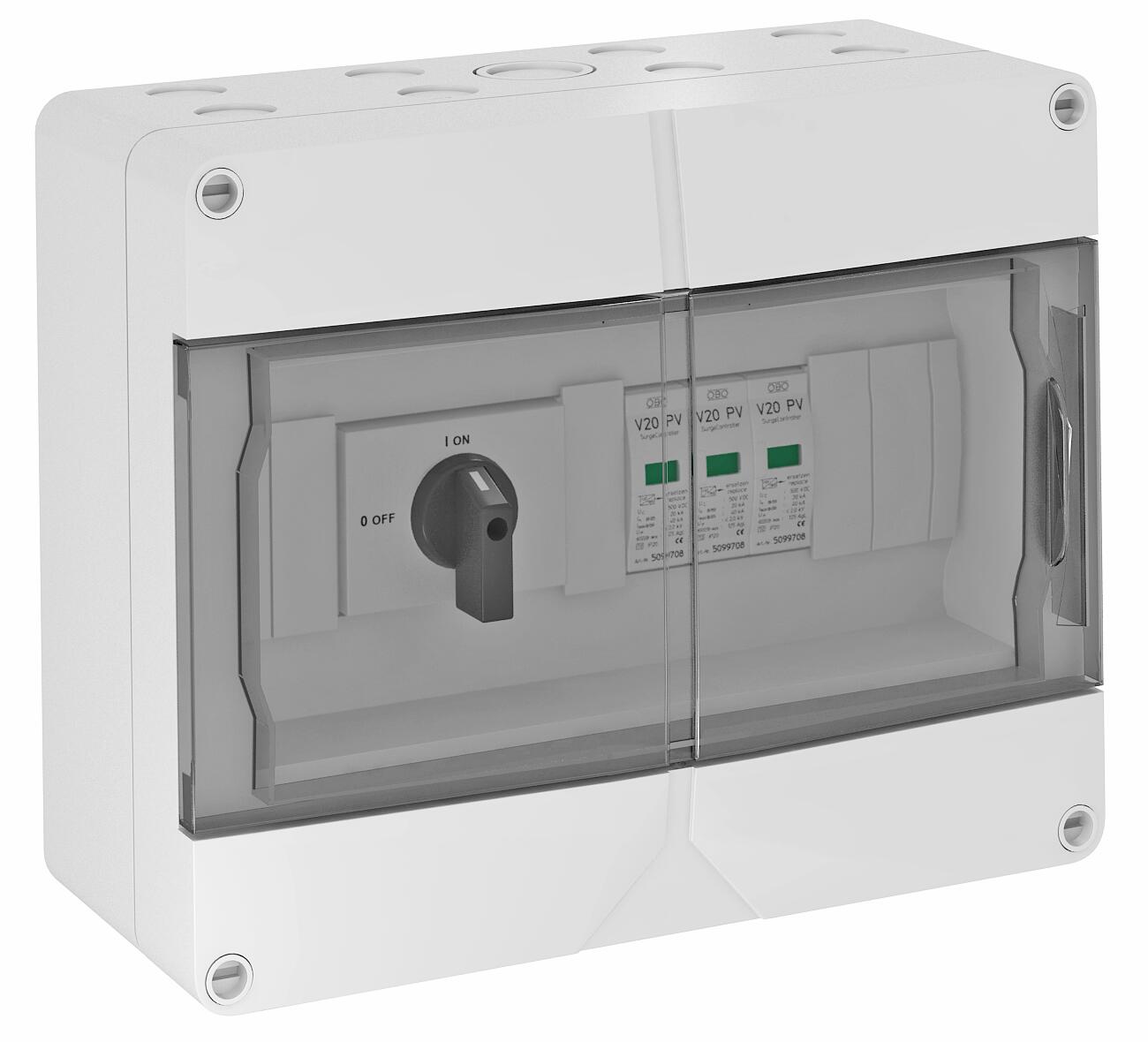

Aggregaatin kytkentärasia tyyppi 2 maks. 1000 V DC erotuskytkimellä (32 A), 1 x 1 aurinkopaneelin kytkentään IP65

Aggregaatin kytkentärasia tyyppi 2 maks. 1000 V DC erotuskytkimellä (32 A), 1 x 1 aurinkopaneelin kytkentään

Tuotenro 5088660 | EAN-numero 4012195981183

Tuotenro / Tyyppi	5088660 / VG-C DC-TS1000

Kotelointiluokka	IP65

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja erotuskytkimellä aurinkosähkölaitteiston vaihtosuuntaajalle 1 MPP-säätimellä

• varistori, pistoliitettävä erotuslaitteella vikaresistantilla Y-kytkennällä VDE 0100-712 (50539-12) mukaan
• matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC V20-C/0-500PV)
• erotuskytkin (1000 V; 32 A) DC-aurinkosähköpiirin johdon turvalliseen irtikytkemiseen
• rasiassa on ylijännitesuojaa kohden esikytkettynä 1 liitäntäpaikka maks. 6 mm², 30 A DC per liitin
• esikytketty polykarbonaattirasiaan (IP65), UV-kestävä ulkokäyttöön, sisältää holkkitiivistesarjan

Aurinkosähkölaitteistojen vaihtosuuntaajan DC-puolen ylijännitesuoja.
Mikäli ilmenee tuulen, jään, lämpötilan tai auringon aiheuttama kondenssiveden muodostumisvaara, tarvitaan lisätoimenpiteitä.

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	Holkkitiiviste
Anschlussart Generatoranschlusskasten	Tension spring terminal
Asennustapa	esiasennettu kotelossa
CO2-jalanjälki (GWP) kehdosta portille	2,644 kg CO2e / 1 Kappale
Enimmäispurkausvirta (8/20 μs)	40 kA
Entries per MPPT	1
Etähälytyskosketin	ei
Exits per MPPT	1
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	6 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	0,5 mm²
Johtojen läpivientien lukumäärä	16
Kalustettu kuormanerottimella	kyllä
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Ketjun suojaus	ilman
Ketjutulojen lukumäärä	1
Koko	1000V DC
Korkein jatkuva jännite DC	1000 V
Kotelointiluokka	IP65
LPZ	1→2
Maks. Lähtövirta	30 A

Maks. Tulojännite DC	1000 V
Maks. Tulovirta ketjua kohden	30 A
Malli	Tyyppi 2 ja Benedikt LS32-SMA-A4 DC-erotin
Merkinanto laitteessa	optinen
Nimellispurkausvirta (8/20 µs)	20 kA
Number of MPPTs	1
Seurantatoiminto	ei
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
Syttymisaika	<25 ns

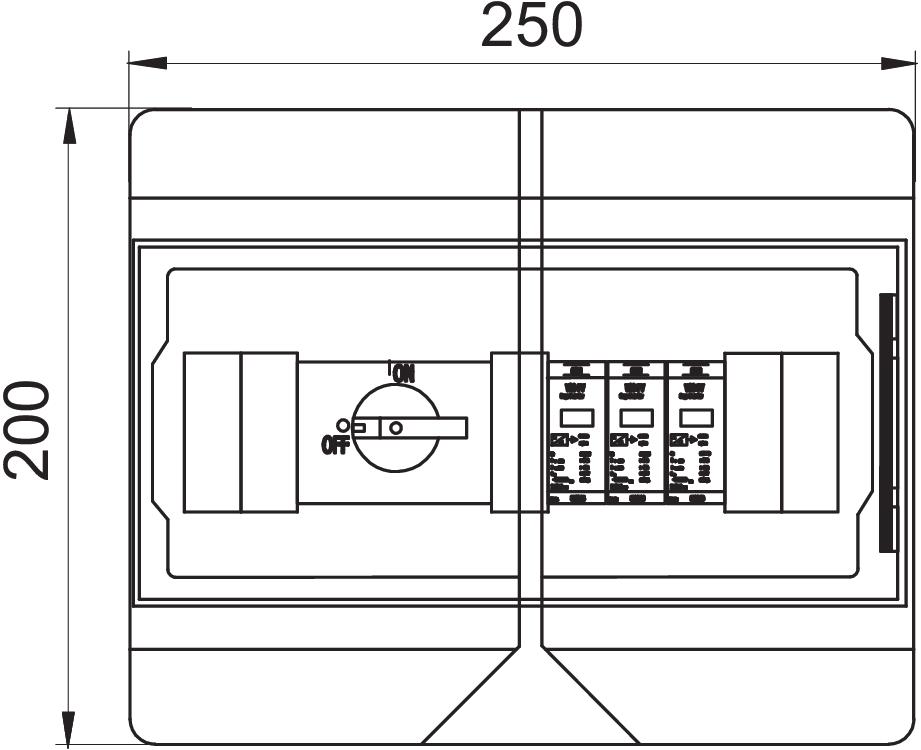

Syvyys	122 mm
Tulojen lukumäärä	1
Väri	vaaleanharmaa, RAL 7035
Verkkotyyppi DC	kyllä
Verkkotyyppi IT	ei
Verkkotyyppi TN	ei
Verkkotyyppi TN-C	ei
Verkkotyyppi TN-C-S	ei
Verkkotyyppi TN-S	ei
Verkkotyyppi TT	ei
Verkkotyyppi, muu	ei
Verkon muoto	DC
