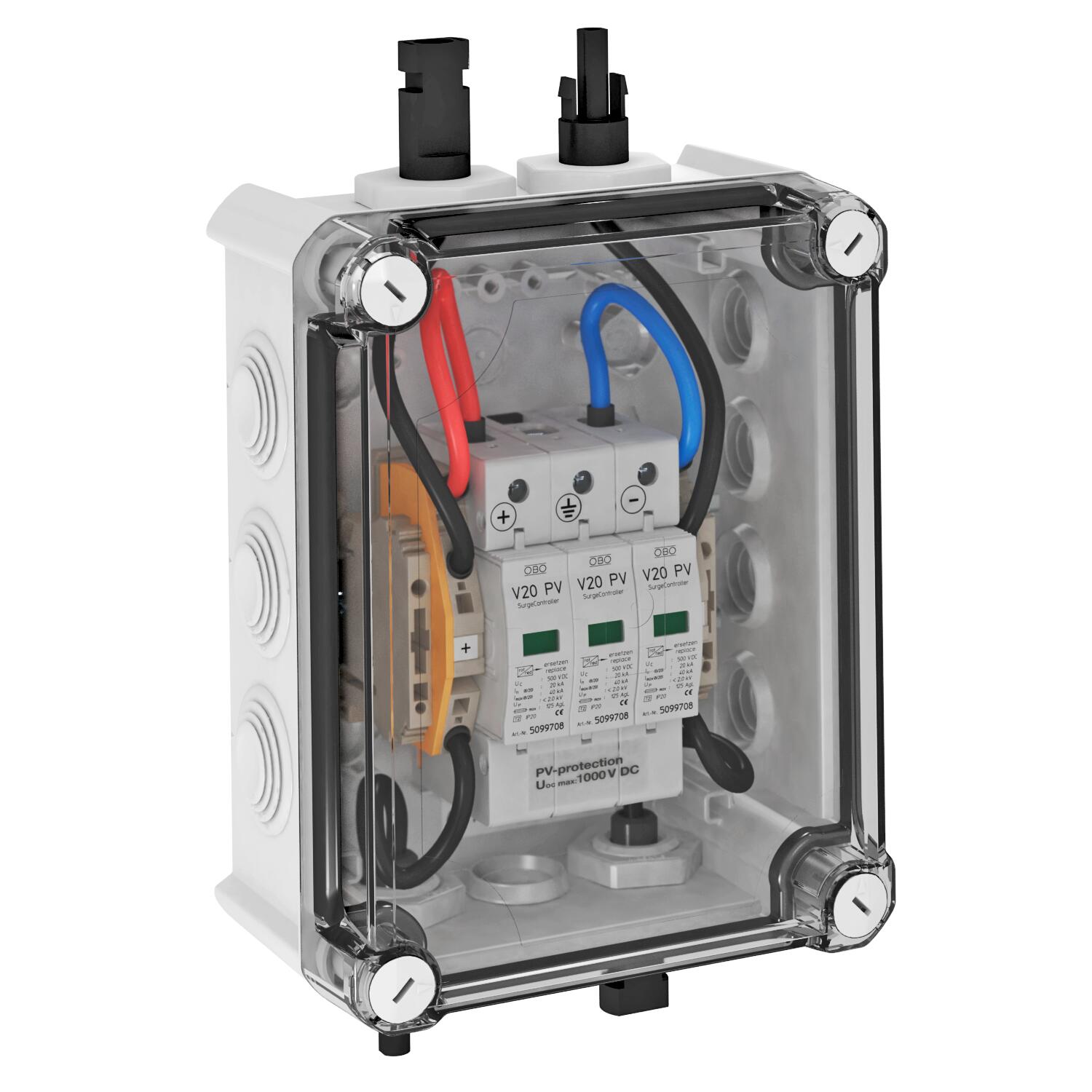

Aggregaatin kytkentärasia tyyppi 2 MC4-pistokkeella, 1 x 1 aurinkopaneelin kytkentään IP66

Aggregaatin kytkentärasia tyyppi 2 MC4-pistokkeella, 1 x 1 aurinkopaneelin kytkentään

Tuotenro 5088554 | EAN-numero 4012196816095

Tuotenro / Tyyppi

Kotelointiluokka	IP66

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja tyyppi T2 MC4-pistokkeella aurinkosähkölaitteiston vaihtosuuntaajalle 1 MPP-säätimellä

• varistori, pistoliitettävä erotuslaitteella, vikaresistantti Y-kytkentä VDE 0100-712 (50539-12) mukaisesti
• matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC - V20-C/0-500PV)
• yksi aurinkosähköpiirin tulo (MC4-pistoliitin) yhteen MPP-vaihtosuuntaajan tuloon, maks. 30 A DC liitintä kohden
• esikytketty polykarbonaattirasiaan (IP66), UV-kestävä ulkokäyttöön

Aurinkosähkölaitteistojen vaihtosuuntaajan DC-puolen ylijännitesuoja.
Mikäli ilmenee tuulen, jään, lämpötilan tai auringon aiheuttama kondenssiveden muodostumisvaara, tarvitaan lisätoimenpiteitä.

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	MC4
Asennustapa	esiasennettu kotelossa
Enimmäispurkausvirta (8/20 μs)	40 kA
Enimmäissulake	125 A
Etähälytyskosketin	ei
Johtojen läpivientien lukumäärä	4
Kalustettu kuormanerottimella	ei
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Ketjun suojaus	ilman
Ketjutulojen lukumäärä	1
Koko	1000V DC
Korkein jatkuva jännite DC	1000 V
Kotelointiluokka	IP66
Lähdöt per MPPT	1
LPZ	1→2
Maks. Aurinkosähköjännite	1000 V
Maks. Lähtövirta	30 A
Maks. Tulojännite DC	1000 V
Maks. Tulovirta ketjua kohden	30 A
Maks. verkonpuoleinen ylijännitesuoja	125
Malli	Yhdelle MPP-säätimelle ja MC4-pistokkeella

Merkinanto laitteessa	optinen
MPPT-lukumäärä	1
Napojen lukumäärä	3
Napojen malli	3
Nimellispurkausvirta (8/20 µs)	20 kA
Oikosulkuvirran kestävä	kyllä
Seurantatoiminto	ei
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
Syttymisaika	<25 ns

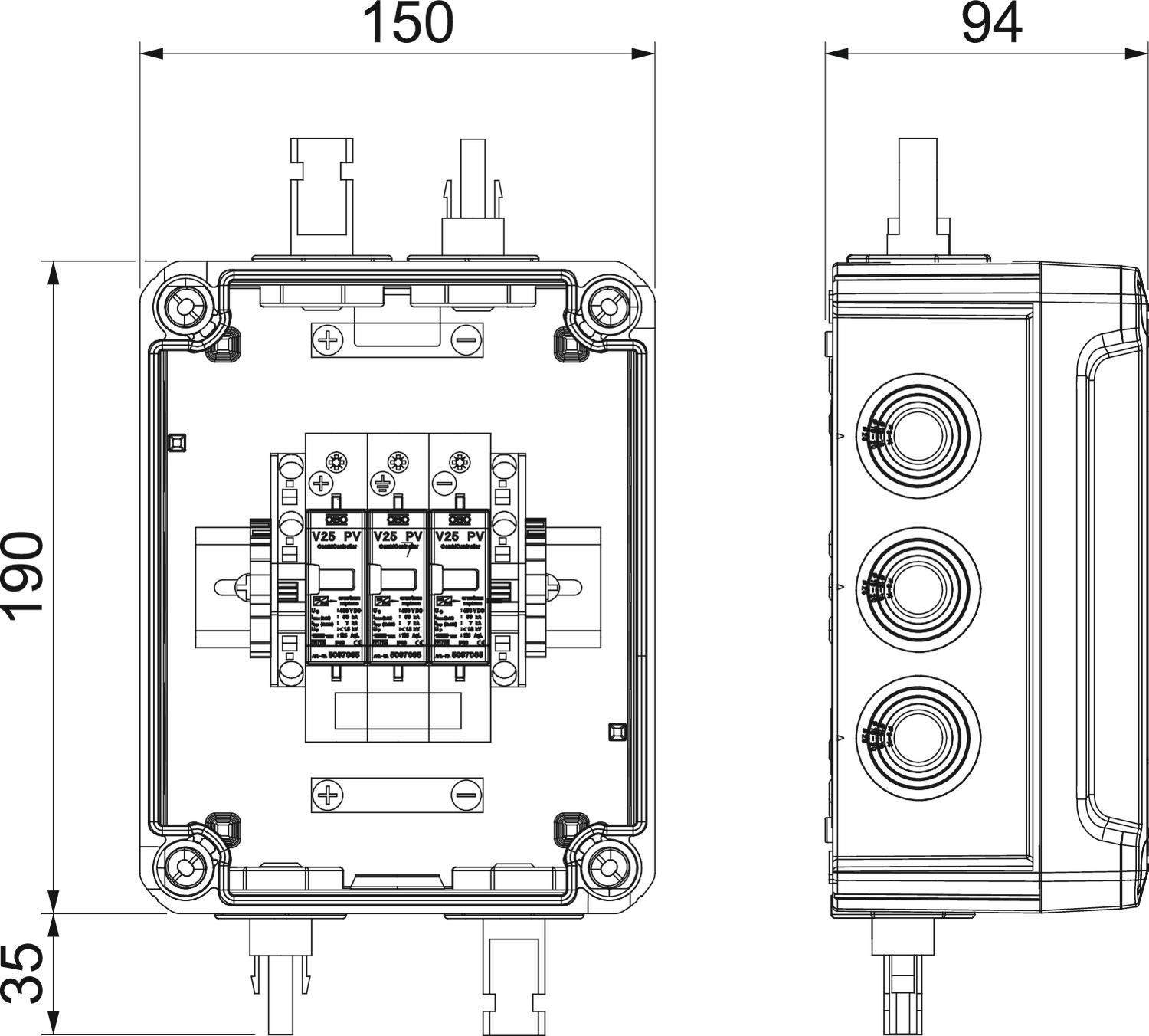

Syvyys	94 mm
Tarkastusluokka tyyppi 2	kyllä
Tulojen lukumäärä	1
Tulot per MPPT	1
Väri	vaaleanharmaa, RAL 7035
Verkkotyyppi DC	kyllä
Verkkotyyppi IT	ei
Verkkotyyppi TN	ei
Verkkotyyppi TN-C	ei
Verkkotyyppi TN-C-S	ei
Verkkotyyppi TN-S	ei
Verkkotyyppi TT	ei
Verkkotyyppi, muu	ei
Verkon muoto	muu

Liitäntämahdollisuudet

Anschlussart Generatoranschlusskasten	MC4

Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	3,7933 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	3,7933 kg CO₂e
