Asennusrasia 12 jakoyksiköllä, kytkentäliittimellä, polystyreeni 286 | 202 | 126 | Pisto

Asennusrasia 12 jakoyksiköllä, kytkentäliittimellä, polystyreeni

Tuotenro 2008812 | EAN-numero 4012196465699 | Sähkönro 1627139

Tuotenro / Tyyppi	2008812 / SDB 12 PS

Pituus	286 mm

Pohjamitta	202 mm

Korkeus	126 mm

Liittimet	Pisto

Tuotteen kuvaus

Tuotteen kuvaus

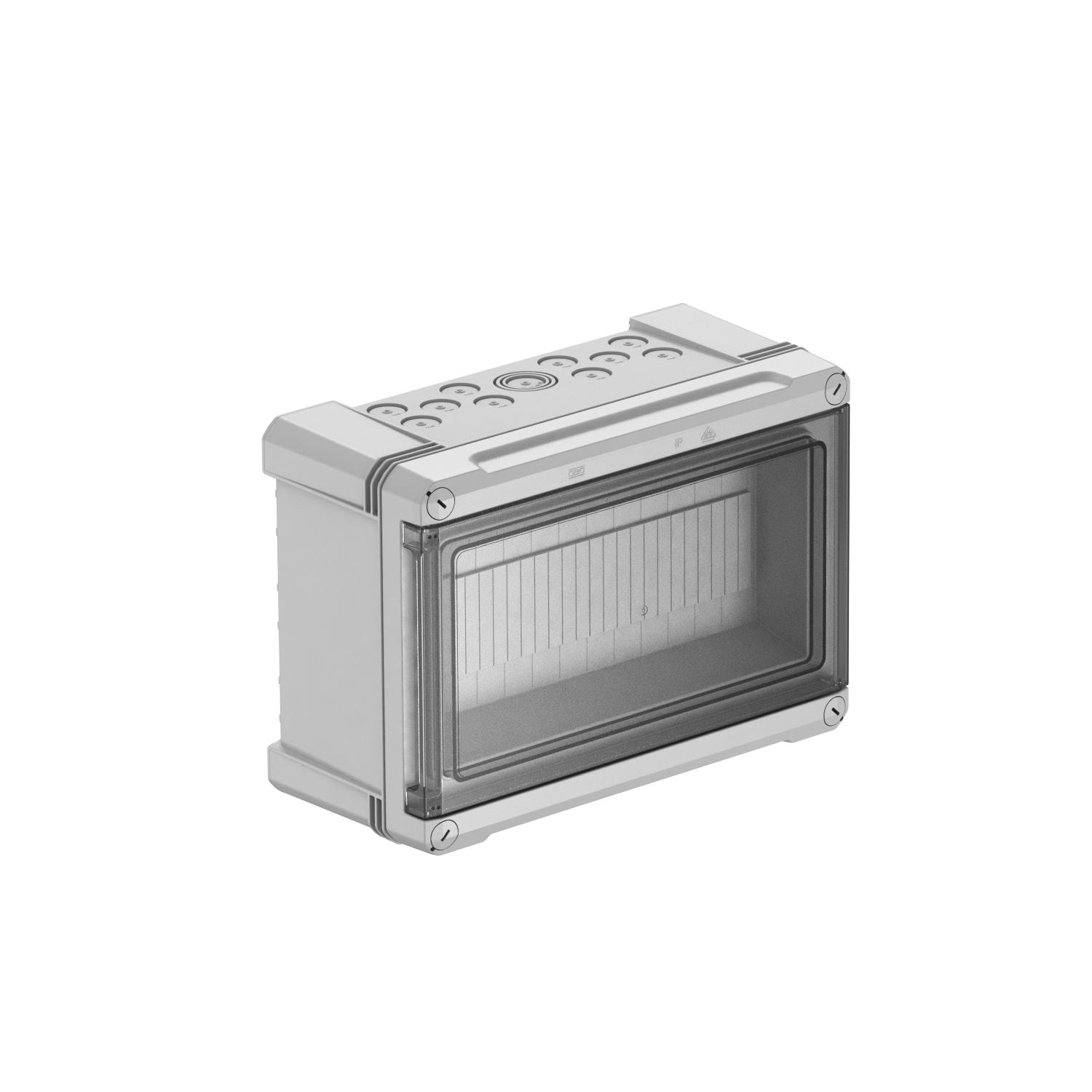

Asennusrasia kytkentäliittimellä pinta-asennukseen, ryhmäkeskukseen sisätiloissa ja katetuilla ulkoalueilla, IEC 439-3 mukaisesti. Esiasennetulla 35 mm asennuskiskolla. Suojausluokka IP66 ja iskunkestävyysluokka IK07. Läpinäkyvä kansi ruuvikiinnityksellä, aukolla.
- suojaeristetty maks. 12 jakoyksikölle

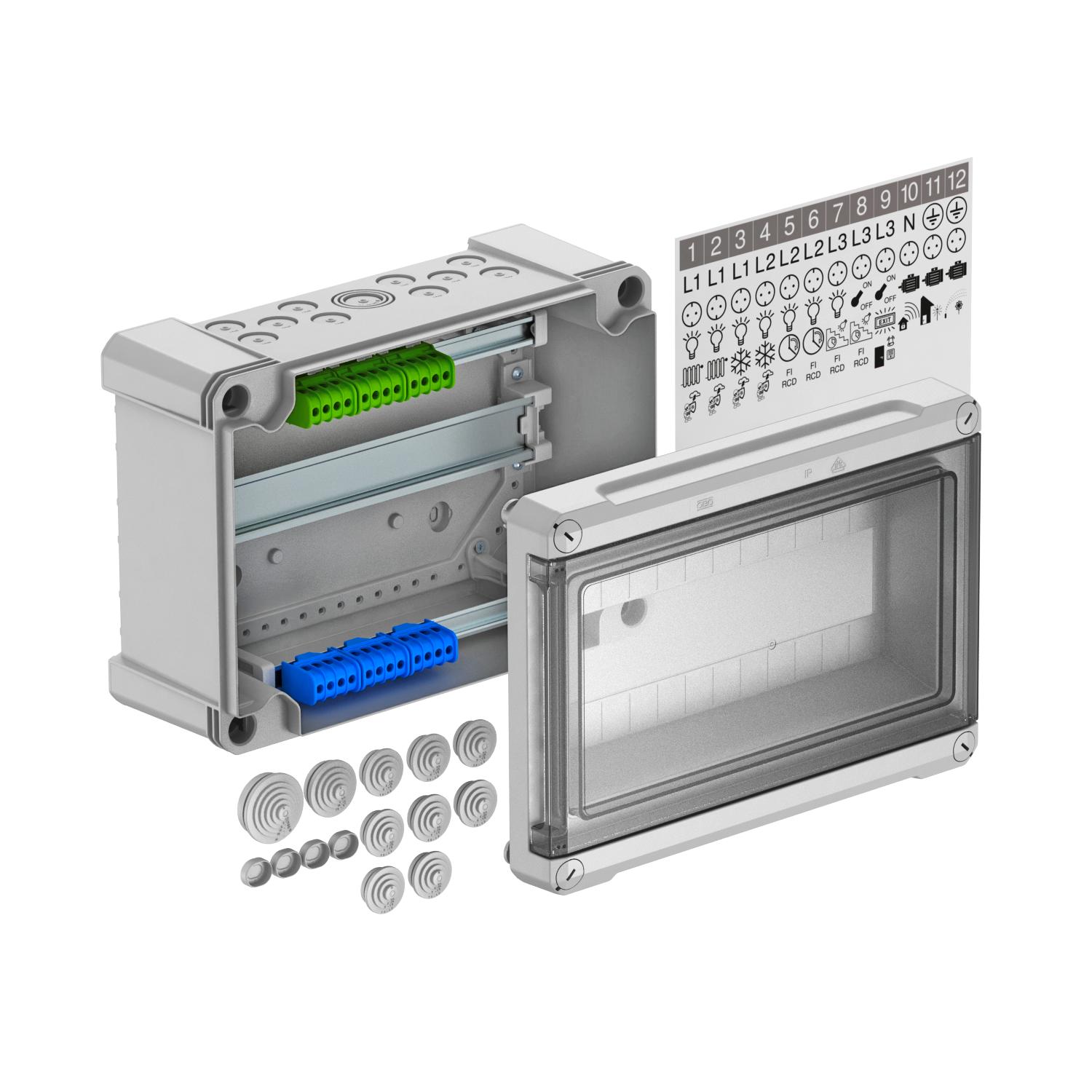

- kytkentäliitinsarja sisältää 3 PE/N-liitintä 4 x 16 mm² ruuviliitinpaikalla, Mini-asennuskiskon, asennusohjeen ja kiinnitystarvikesarjan
- merkintäkilvet liitetyille laitteille
- 8 läpivientitiivistettä Ø 20 mm kaapelin halkaisijoille 0-17 mm
- 1 läpivientitiiviste Ø 25 mm kaapelin halkaisijoille 0-22 mm
- 1 läpivientitiiviste Ø 32 mm kaapelin halkaisijoille 0-28 mm
- 10 murrettavaa aihiota Ø 20 mm ylhäällä ja alhaalla
- 1 murrettava yhdistelmäaihio Ø 20/25/32 mm ylhäällä ja alhaalla
- 4 ruuvien peitetulppaa
Soveltuu asennettavaksi sisätiloihin ja suojatuille ulkoalueille
Lisätarvikkeet:
· Kytkentäliitinsarja, sisältö: PE-/N-liitin 4x 16 mm² ruuvinliitinpaikalla, Mini-asennuskisko, asennusohje ja kiinnityssarja
· Piktogrammitarrat liitettyjen laitteiden merkintään,
· Kahdeksan läpivientitiivistettä Ø20 mm kaapelin halkaisijoille 0 - 17 mm
· Yksi läpivientitiiviste Ø25 mm kaapelin halkaisijoille 0 - 22 mm
· Yksi läpivientitiiviste Ø32 mm kaapelin halkaisijoille 0 - 28 mm
Nimellisvirta 63 A
Häviöteho 40K 25,1 W

Pinta-asennettava pieni jakorasia, suojaeristetty maks 12 jakoyksiköllä. Yläsivulla ja alasivulla 11 aukkoaihiota (10x Ø20 ja 1x Ø20/25/32) sis. esiasennetun 35 mm asennuskiskon. Neljä toimitukseen kuuluvaa ruuvien peitetulppaa estävät tahattoman "jännitesiirron".

Tekniset tiedot

Tekniset tiedot

Asennuslevyllä	ei
Asennusmahdollisuus	kyllä
Asennusrasian asennustapa	Rakenne
DIN-kisko	kyllä
EMC-malli	ei
Jakorasian kannen malli	aukolla
Koko	286x202x125
Kotelointiluokka	IP66
Läpinäkyvä kansi	kyllä
Leveys jakoyksikköinä	12

Liittimet	Pisto
Lukolla	ei
Materiaali	polystyreeni
Nimellisjännite	400 V
Nimellisvirta	63 A
Peitelevyn tyyppi	Kansi
Rivien lukumäärä	1
Suojaustaso IK-koodi	IK07
Väri	vaaleanharmaa, RAL 7035

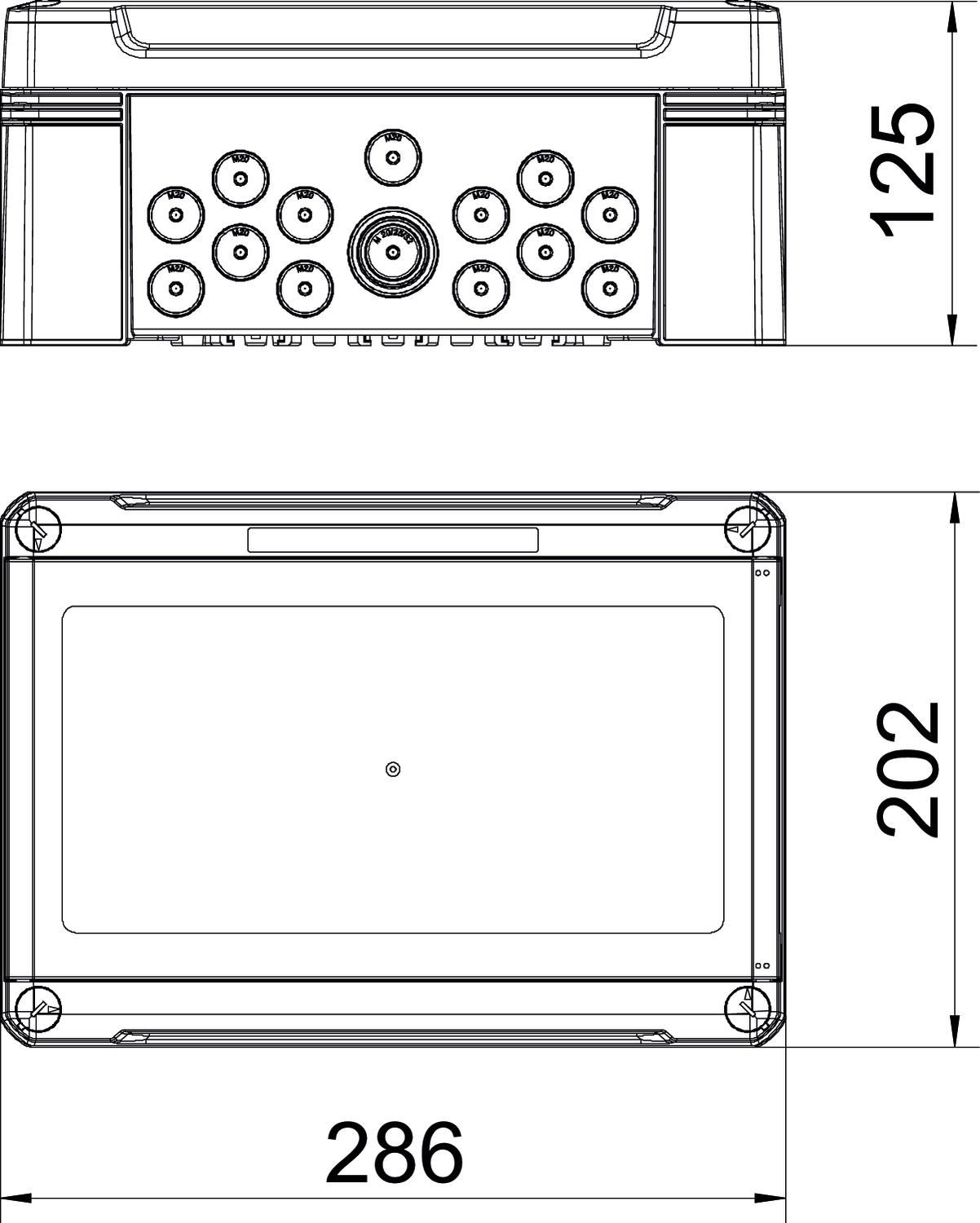

Mitat

Korkeus	126 mm
Pituus	286 mm

Pohjamitta	202 mm

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	5,0202 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	5,0202 kg CO₂e
