Asennusrasia 3 jakoyksiköllä, kytkentäliittimellä, polystyreeni
Tuotenro 2008800 | EAN-numero 4012196465668 | Sähkönro 1627126
- Tuotteen kuvaus
-

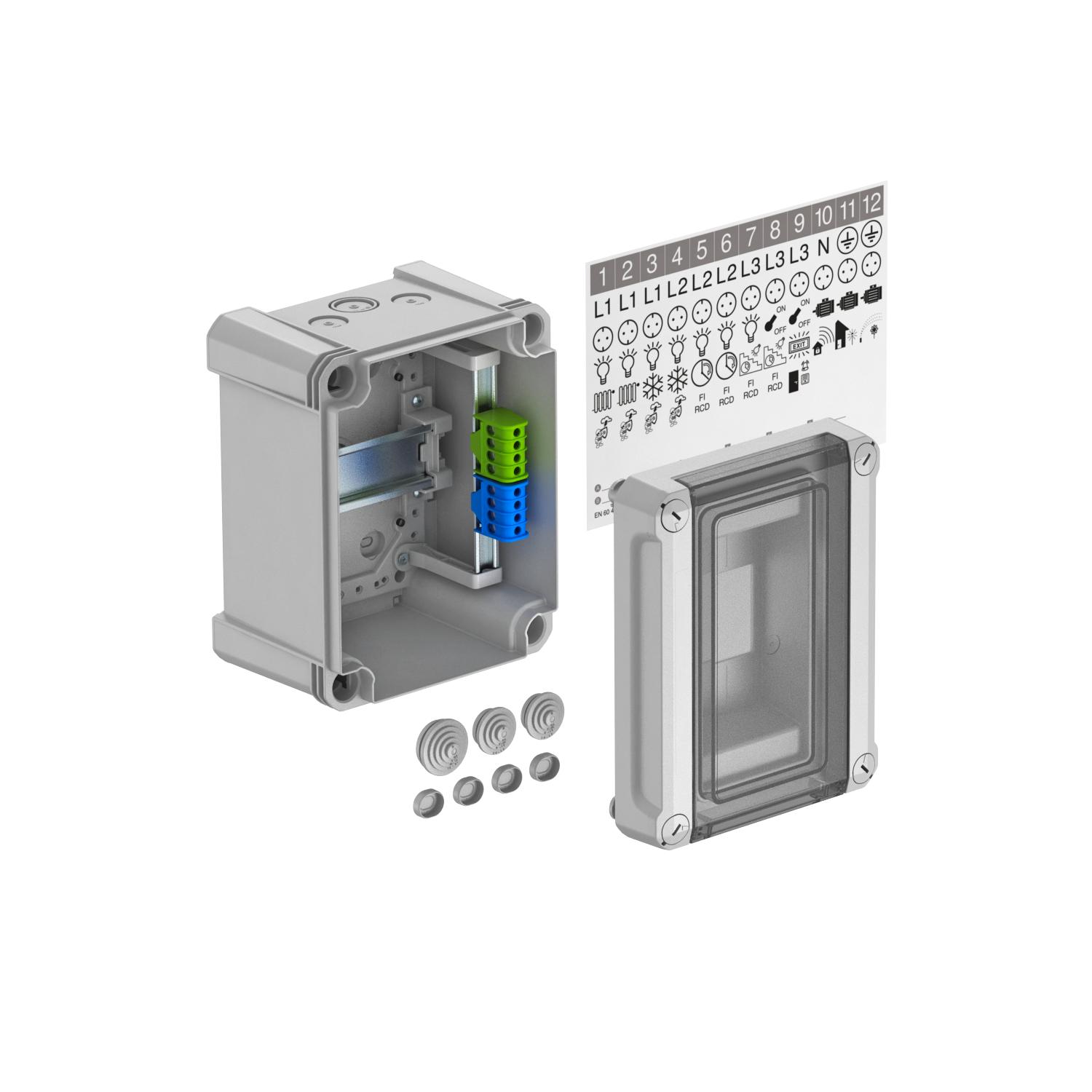

Tuotteen kuvausAsennusrasia kytkentäliittimellä pinta-asennukseen, ryhmäkeskukseen sisätiloissa ja katetuilla ulkoalueilla, IEC 439-3 mukaisesti. Esiasennetulla 35 mm asennuskiskolla. Suojausluokka IP66 ja iskunkestävyysluokka IK07. Läpinäkyvä kansi ruuvikiinnityksellä, aukolla.
- suojaeristetty maks. 3 jakoyksikölle
- kytkentäliitinsarja sisältää yhden PE/N-liittimen 4 x 16 mm² ruuviliitinpaikalla, Mini-asennuskiskon, asennusohjeen ja kiinnitystarvikesarjan
- merkintäkilvet liitetyille laitteille
- 2 läpivientitiivistettä Ø 20 mm kaapelin halkaisijoille 0-17 mm
- 1 läpivientitiiviste Ø 25 mm kaapelin halkaisijoille 0-22 mm
- 2 murrettavaa aihiota Ø 20 mm ylhäällä ja alhaalla
- 1 murrettava yhdistelmäaihio Ø 20/25 mm ylhäällä ja alhaalla
- 4 ruuvien peitetulppaa
Soveltuu asennettavaksi sisätiloihin ja suojatuille ulkoalueille
Lisätarvikkeet:
· Kytkentäliitinsarja, sisältö: PE-/N-liitin 4x 16 mm² ruuvinliitinpaikalla, Mini-asennuskisko, asennusohje ja kiinnityssarja
· Piktogrammitarrat liitettyjen laitteiden merkintään,
· Kaksi läpivientitiivistettä Ø20 mm kaapelin halkaisijoille 0 - 17 mm
· Yksi läpivientitiiviste Ø25 mm kaapelin halkaisijoille 0 - 22 mm
Nimellisvirta 40 A
Häviöteho 40K 17 W
Mitoitusjännite Un: 400 V
Mitoituskäyttöjännite Ue: 400 V
Syöksyvirran kestävyys luokka III Uimp: 4 kV
-
- Tekniset tiedot
-
Tekniset tiedot
Asennuslevyllä ei Asennusmahdollisuus kyllä Asennusrasian asennustapa Rakenne DIN-kisko kyllä EMC-malli ei Jakorasian kannen malli aukolla Koko 150x190x125 Kotelointiluokka IP66 Läpinäkyvä kansi kyllä Leveys jakoyksikköinä 3 Liittimet Pisto Lukolla ei Materiaali polystyreeni Nimellisjännite 400 V Nimellisvirta 40 A Peitelevyn tyyppi Kansi Rivien lukumäärä 1 Suojaustaso IK-koodi IK07 Väri vaaleanharmaa, RAL 7035 Mitat

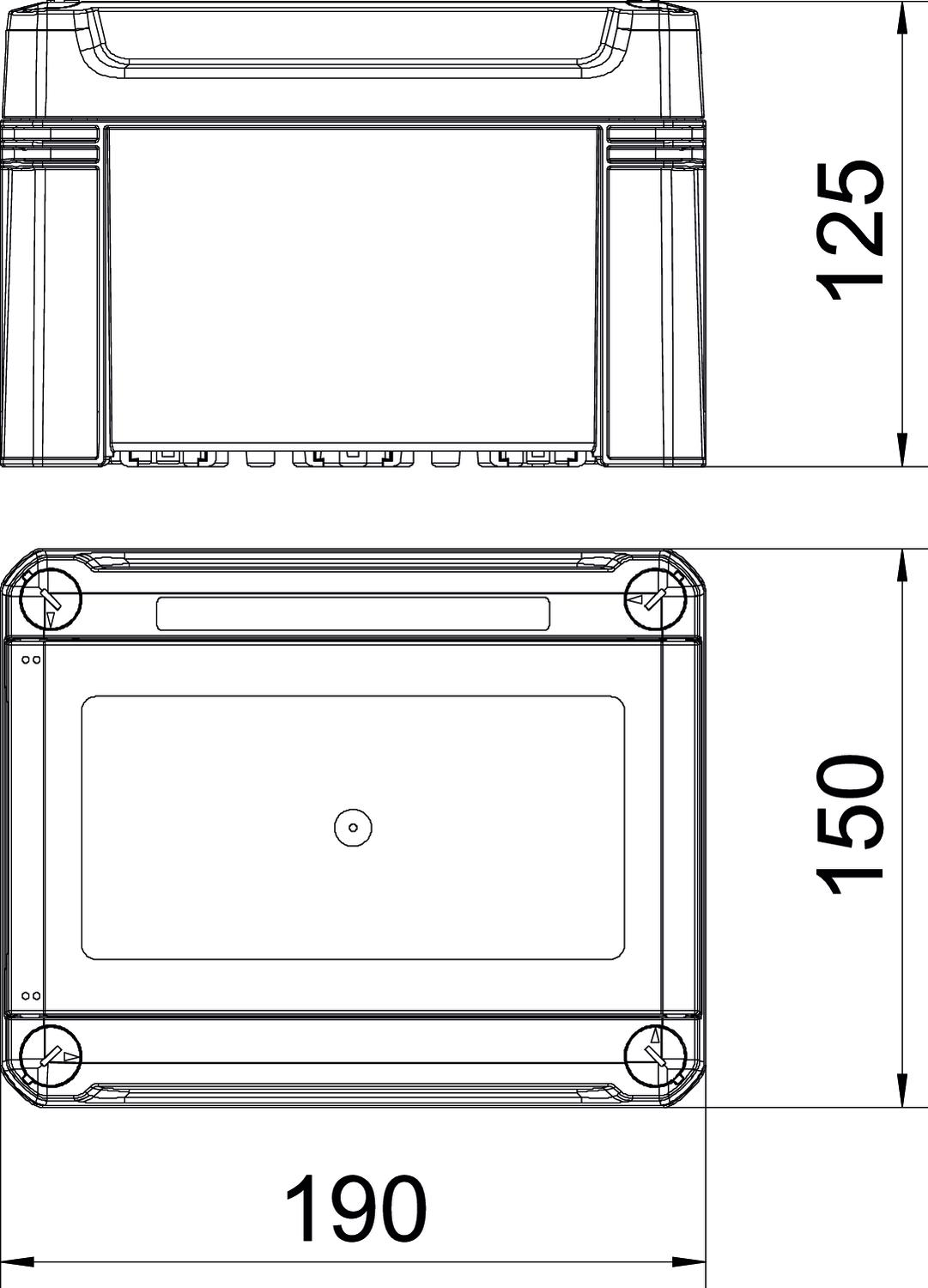

Korkeus 126 mm Pituus 191 mm Pohjamitta 151 mm CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-05-14T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 2,8026 kg CO2e / 1 Kappale CO₂ Footprint (GWP) 2,8026 kg CO₂e Declared Unit (LCA) Kappale Declared Unit Quantity (LCA) 1 - Kaikki tyypit
