Asennusrasia 3 jakoyksiköllä, tyhjä, polykarbonaatti 191 | 151 | 126 |

Asennusrasia 3 jakoyksiköllä, tyhjä, polykarbonaatti

Tuotenro 2008860 | EAN-numero 4012196465781

Tuotenro / Tyyppi	2008860 / SDB 03L PC

Pituus	191 mm

Pohjamitta	151 mm

Korkeus	126 mm

Tuotteen kuvaus

Tuotteen kuvaus

Asennusrasia pinta-asennukseen, ryhmäkeskukseen sisätiloissa ja katetuilla ulkoalueilla, IEC 439-3 mukaisesti. Esiasennetulla 35 mm asennuskiskolla. Suojausluokka IP66 ja iskunkestävyysluokka IK08. Läpinäkyvä kansi ruuvikiinnityksellä, aukolla. Sisältää 4 ruuvien peitetulppaa.
- suojaeristetty maks. 3 jakoyksikölle
- 2 murrettavaa aihiota Ø 20 mm ylhäällä ja alhaalla
- 1 murrettava yhdistelmäaihio Ø 20/25 mm ylhäällä ja alhaalla
- 4 ruuvien peitetulppaa

PC-asennusrasiat soveltuvat asennettavaksi sekä sisätiloihin että ulkoalueille.
Nimellisvirta 40 A
Häviöteho 40K 17 W
Mitoitusjännite Un: 400 V
Mitoituskäyttöjännite Ue: 400 V
Syöksyvirran kestävyys luokka III Uimp: 4 kV

Pinta-asennettava pieni jakorasia, suojaeristetty maks 3 jakoyksiköllä. Yläsivulla ja alasivulla 3 aukkoaihiota (2x Ø20 ja 1x Ø20/25) sis. esiasennetun 35 mm asennuskiskon. Neljä toimitukseen kuuluvaa ruuvien peitetulppaa estävät tahattoman "jännitteen väärin kytkeytymisen".

Tekniset tiedot

Tekniset tiedot

Asennuslevyllä	ei
Asennusmahdollisuus	kyllä
Asennusrasian asennustapa	Rakenne
CO2-jalanjälki (GWP) kehdosta portille	2,7558 kg CO2e / 1 Kappale
DIN-kisko	kyllä
EMC-malli	ei
Jakorasian kannen malli	aukolla

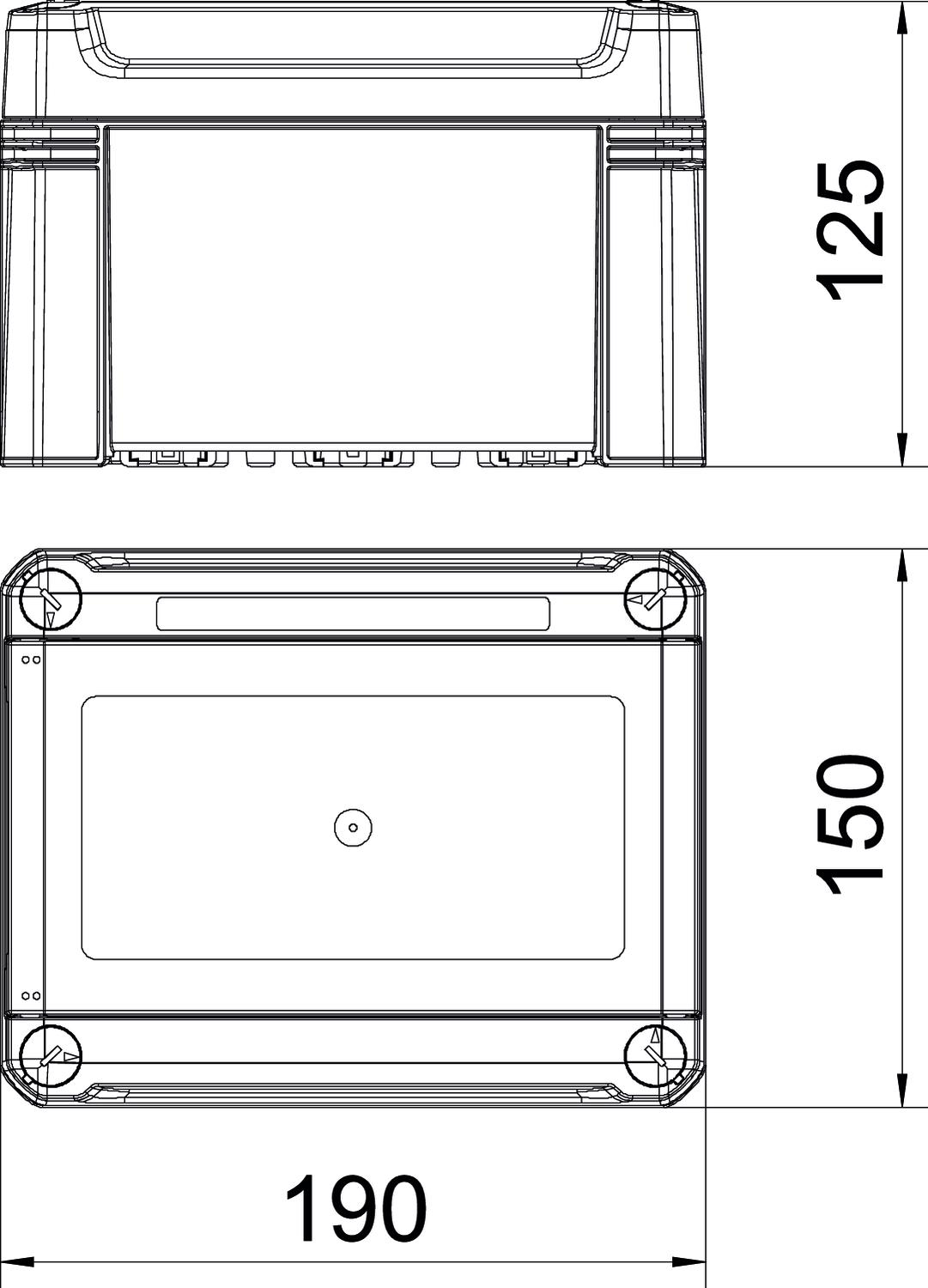

Koko	150x190x125
Korkeus	126 mm
Kotelointiluokka	IP66
Läpinäkyvä kansi	kyllä

Leveys jakoyksikköinä	3
Lukolla	ei
Materiaali	polykarbonaatti
Nimellisjännite	400 V
Nimellisvirta	40 A
Peitelevyn tyyppi	Kansi
Pituus	191 mm
Pohjamitta	151 mm
Rivien lukumäärä	1
Suojaustaso IK-koodi	IK08
Väri	vaaleanharmaa, RAL 7035
