Asennusrasia 5 jakoyksiköllä, kytkentäliittimellä, polykarbonaatti 191 | 151 | 126 | Pisto

Asennusrasia 5 jakoyksiköllä, kytkentäliittimellä, polykarbonaatti

Tuotenro 2008844 | EAN-numero 4012196465750 | Sähkönro 1627127

Tuotenro / Tyyppi	2008844 / SDB 05 PC

Pituus	191 mm

Pohjamitta	151 mm

Korkeus	126 mm

Liittimet	Pisto

Tuotteen kuvaus

Tuotteen kuvaus

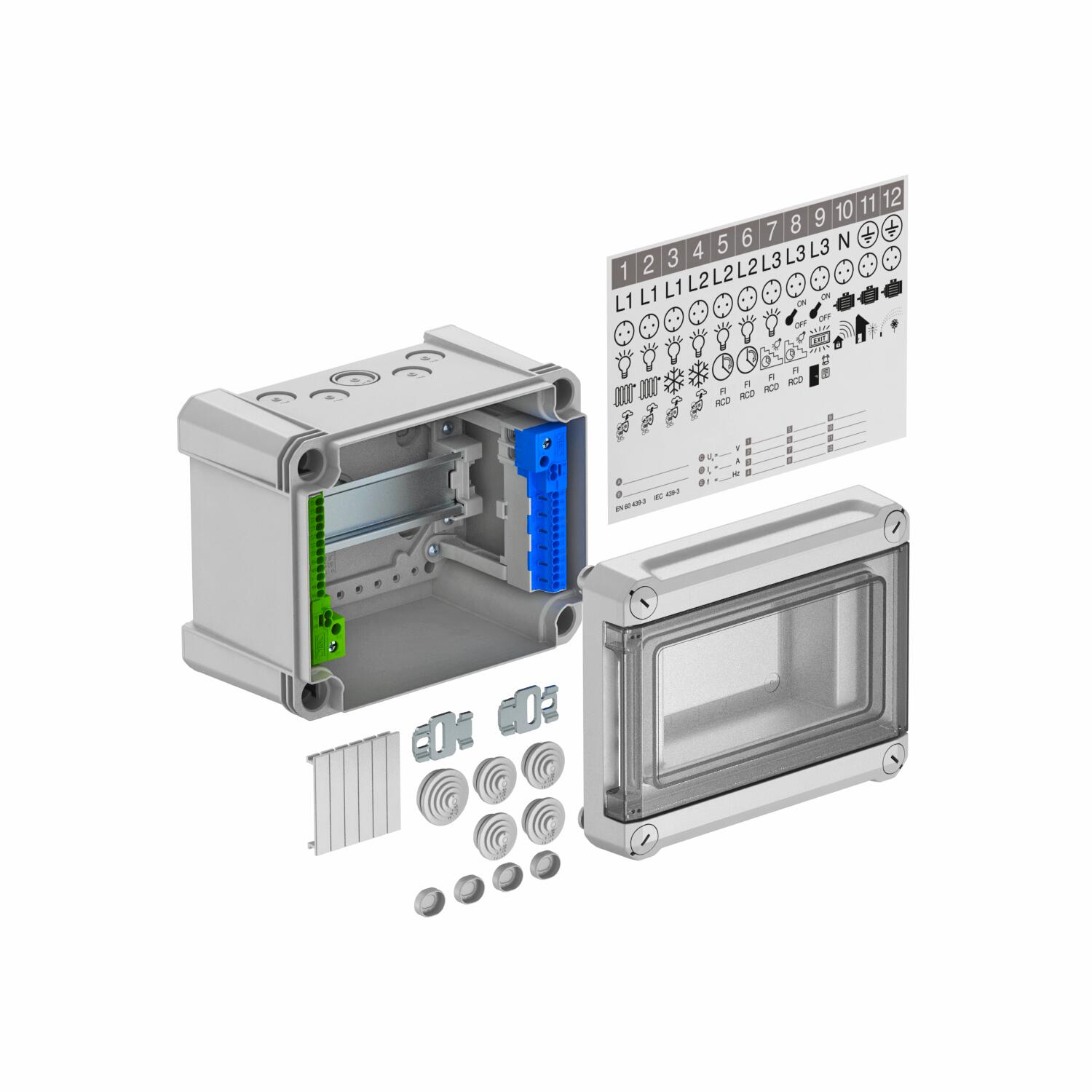

Asennusrasia kytkentäliittimellä pinta-asennukseen, ryhmäkeskukseen sisä- ja ulkotiloissa, IEC 439-3 mukaisesti. Esiasennetulla 35 mm asennuskiskolla. Suojausluokka IP66 ja iskunkestävyysluokka IK08. Läpinäkyvä kansi ruuvikiinnityksellä, aukolla.
- suojaeristetty maks. 5 jakoyksikölle
- kytkentäliitinsarja sisältää yhden PE/N-liittimen (1 x 25 mm² ja 1 x 16 mm² ruuviliitinpaikat, 2 x 4 mm² ja 12 x 2,5 mm² pistoliittimet), Mini-asennuskiskon, asennusohjeen ja kiinnitystarvikesarjan
- merkintäkilvet liitetyille laitteille
- 4 läpivientitiivistettä Ø 20 mm kaapelin halkaisijoille 0-17 mm
- 1 läpivientitiiviste Ø 25 mm kaapelin halkaisijoille 0-22 mm
- 4 murrettavaa aihiota Ø 20 mm ylhäällä ja alhaalla
- 1 murrettava yhdistelmäaihio Ø 20/25 mm ylhäällä ja alhaalla
- 4 ruuvien peitetulppaa
- 2 kiinnikettä ruostumattomasta teräksestä ulkopuolelle
- peiteliuskat käyttämättömille jakoyksiköille
Soveltuu asennettavaksi sisätiloihin ja ulkoalueille,
VDE-testattu DIN EN 61439 mukaan.
Lisätarvikkeet:
· Kytkentäliitinsarja, sisältö: PE-/N-liitin (1x25 mm² ja 1x16 mm² ruuviliitinpaikat, 2x4 mm² ja 12x2,5 mm² pistoliittimet), Mini-asennuskisko, asennusohje ja kiinnityssarja
· Piktogrammitarrat asennuksen merkintään,
· Neljä läpivientitiivistettä Ø20 mm kaapelin halkaisijoille 0-17 mm
· Yksi läpivientitiiviste Ø25 mm kaapelin halkaisijoille 0-22 mm
· Kaksi kiinnikettä teräksestä kiinnitykseen ulkopuolelta
· Peiteliuskat käyttämättömien jakoyksiköiden peittämiseen
Nimellisvirta 40 A
Häviöteho 40K 19 W

Pinta-asennettava pieni jakorasia, suojaeristetty maks 5 jakoyksiköllä. Yläsivulla ja alasivulla 5 aukkoaihiota (4x Ø20 ja 1x Ø20/25) sis. esiasennetun 35 mm asennuskiskon. Neljä toimitukseen kuuluvaa ruuvien peitetulppaa estävät tahattoman "jännitesiirron".

Tekniset tiedot

Tekniset tiedot

Asennuslevyllä	ei
Asennusmahdollisuus	kyllä
Asennusrasian asennustapa	Rakenne
DIN-kisko	kyllä
EMC-malli	ei
Jakorasian kannen malli	aukolla
Koko	190x150x125
Kotelointiluokka	IP66
Läpinäkyvä kansi	kyllä
Leveys jakoyksikköinä	5

Liittimet	Pisto
Lukolla	ei
Materiaali	polykarbonaatti
Nimellisjännite	400 V
Nimellisvirta	40 A
Peitelevyn tyyppi	Kansi
Rivien lukumäärä	1
Suojaustaso IK-koodi	IK08
Väri	vaaleanharmaa, RAL 7035

Mitat

Korkeus	126 mm
Pituus	191 mm

Pohjamitta	151 mm

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	3,8802 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	3,8802 kg CO₂e
