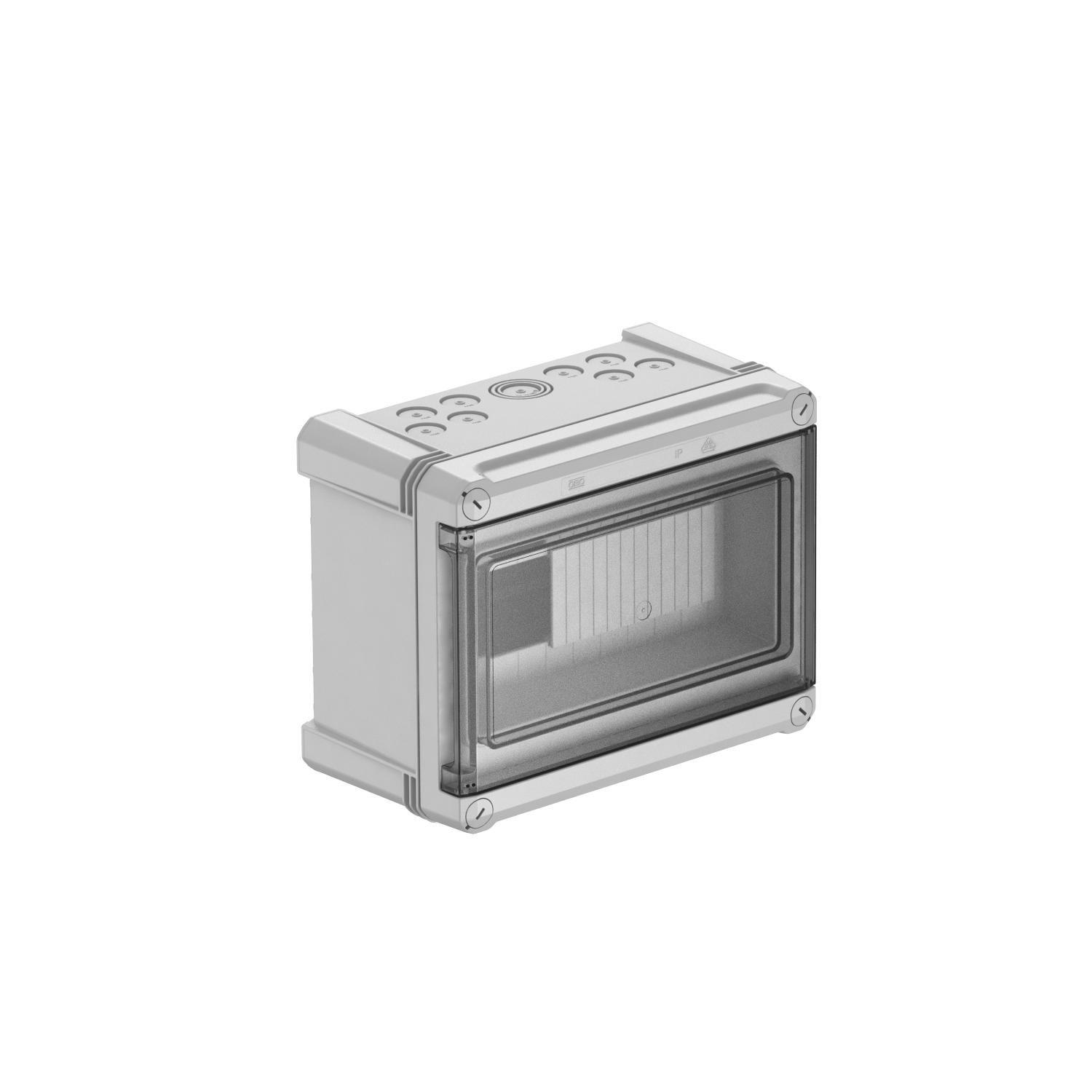

Asennusrasia 9 jakoyksiköllä, kytkentäliittimellä, polystyreeni

Tuotenro 2008808 | EAN-numero 4012196465682 | Sähkönro 1627137

2008808 / SDB 09 PS
241 mm
191 mm
126 mm
Pisto
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Asennusrasia kytkentäliittimellä pinta-asennukseen, ryhmäkeskukseen sisätiloissa ja katetuilla ulkoalueilla, IEC 439-3 mukaisesti. Esiasennetulla 35 mm asennuskiskolla. Suojausluokka IP66 ja iskunkestävyysluokka IK06. Läpinäkyvä kansi ruuvikiinnityksellä, aukolla.
- suojaeristetty maks. 9 jakoyksikölle

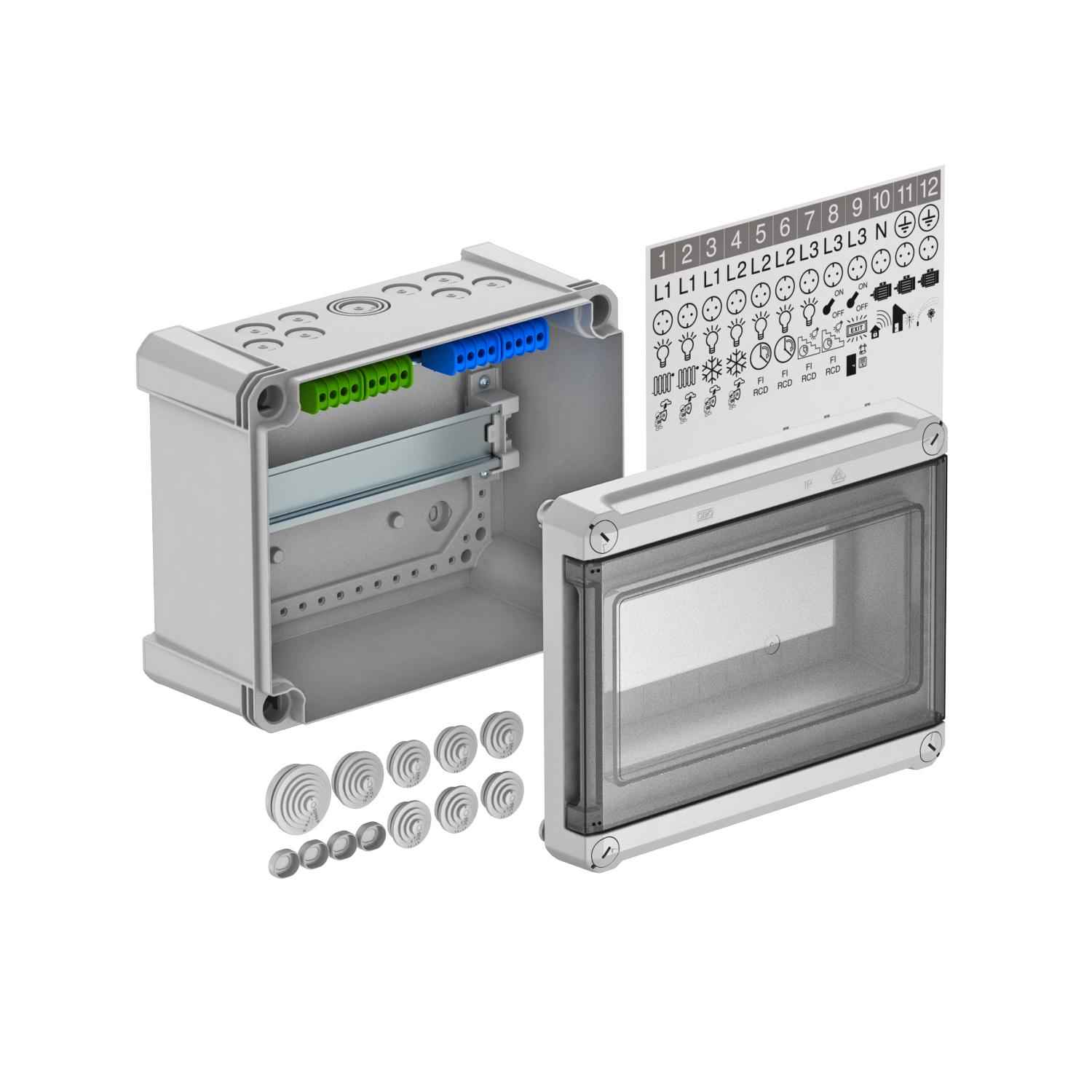

- kytkentäliitinsarja sisältää 2 PE/N-liitintä 4 x 16 mm² ruuviliitinpaikalla, Mini-asennuskiskon, asennusohjeen ja kiinnitystarvikesarjan
- merkintäkilvet liitetyille laitteille
- 6 läpivientitiivistettä Ø 20 mm kaapelin halkaisijoille 0-17 mm
- 1 läpivientitiiviste Ø 25 mm kaapelin halkaisijoille 0-22 mm
- 1 läpivientitiiviste Ø 32 mm kaapelin halkaisijoille 0-28 mm
- 8 murrettavaa aihiota Ø 20 mm ylhäällä ja alhaalla
- 1 murrettava yhdistelmäaihio Ø 20/25/32 mm ylhäällä ja alhaalla
- 4 ruuvien peitetulppaa
Soveltuu asennettavaksi sisätiloihin ja suojatuille ulkoalueille
Lisätarvikkeet:
· Kytkentäliitinsarja, sisältö: PE-/N-liitin 4x 16 mm² ruuvinliitinpaikalla, Mini-asennuskisko, asennusohje ja kiinnityssarja
· Piktogrammitarrat liitettyjen laitteiden merkintään,
· Kuusi läpivientitiivistettä Ø20 mm kaapelin halkaisijoille 0 - 17 mm
· Yksi läpivientitiiviste Ø25 mm kaapelin halkaisijoille 0 - 22 mm
· Yksi läpivientitiiviste Ø32 mm kaapelin halkaisijoille 0 - 28 mm
Nimellisvirta 63 A
Häviöteho 40K 20,7 W
  • itsesammuva 650°C
  • halogeenivapaa, ei klooria, fluoria eikä bromia
  • Suojausluokka IP 66
  • Aihiot M20
  • Aihiot M25
  • Aihiot M32
  • Kierre, metrinen
  • Nimellisjännite 400 V
  • IK-koodi 07
Tekniset tiedot

Tekniset tiedot

Asennuslevyllä ei
Asennusmahdollisuus kyllä
Asennusrasian asennustapa Rakenne
CO2-jalanjälki (GWP) kehdosta portille 3,9546 kg CO₂e / 1 Kappale
DIN-kisko kyllä
EMC-malli ei
Jakorasian kannen malli aukolla

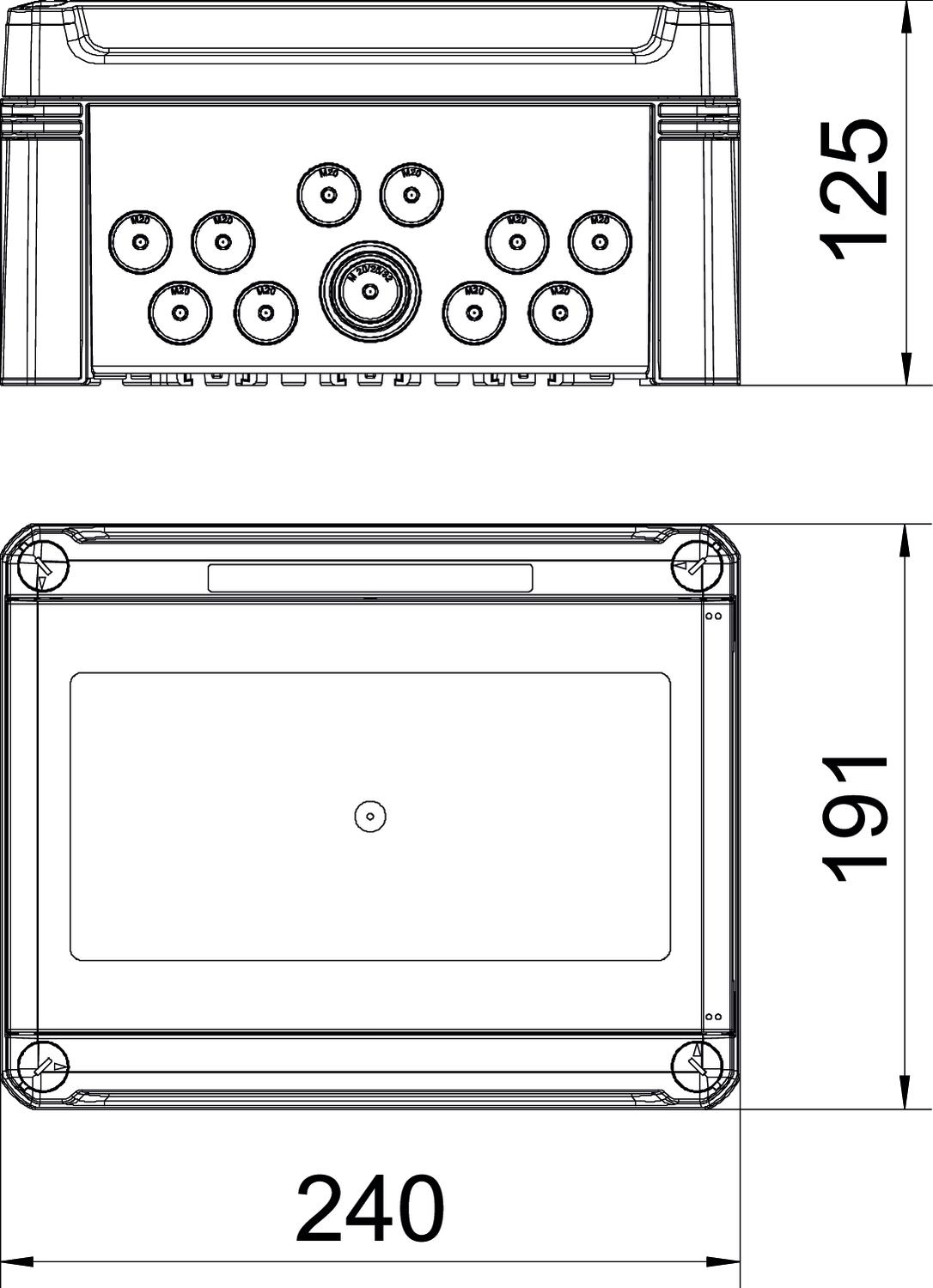

Koko 240x191x125
Korkeus 126 mm
Kotelointiluokka IP66
Läpinäkyvä kansi kyllä
Leveys jakoyksikköinä 9
Liittimet Pisto
Lukolla ei
Materiaali polystyreeni
Nimellisjännite 400 V
Nimellisvirta 63 A
Peitelevyn tyyppi Kansi
Pituus 241 mm
Pohjamitta 191 mm
Rivien lukumäärä 1
Suojaustaso IK-koodi IK07
Väri vaaleanharmaa, RAL 7035
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Liittimet Sähkönro Tuotenro Määrä pienin myyntiyksikkö
SDB 09 PS 241 mm 191 mm 126 mm Pisto 1627137 2008808
1 Kappale
