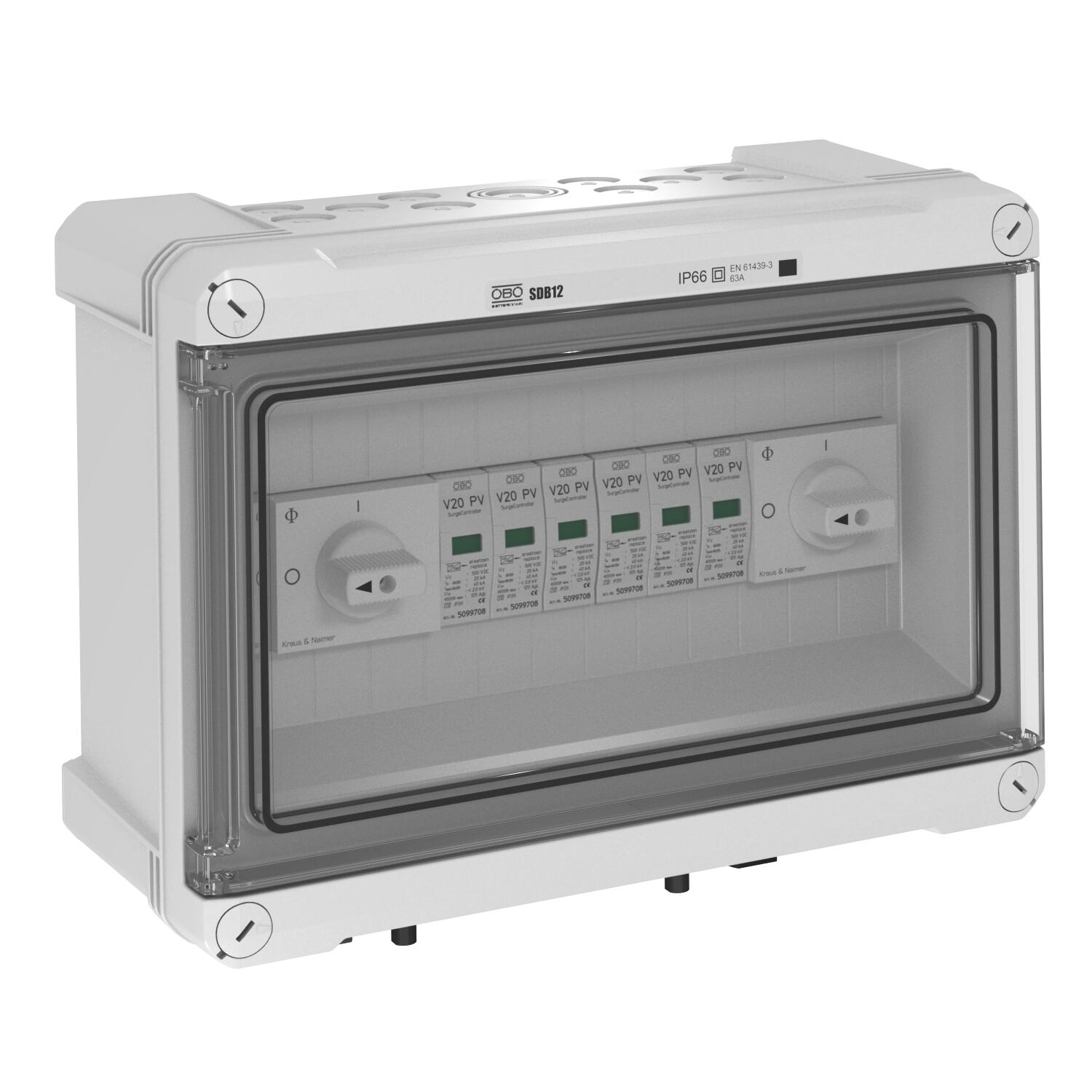

Aurinkosähkö, ylijännitesuoja tyyppi 2 MC4-pistokkeella ja erotuskytkimellä vaihtosuuntaajalle 2 MPP-säätimellä, 1000 V DC IP66

Aurinkosähkö, ylijännitesuoja tyyppi 2 MC4-pistokkeella ja erotuskytkimellä vaihtosuuntaajalle 2 MPP-säätimellä, 1000 V DC

Tuotenro 5088503 | EAN-numero 4012196792214

Tuotenro / Tyyppi	5088503 / PKV-C1000ST110

Kotelointiluokka	IP66

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja tyyppi T2 MC4-pistokkeella ja erotuskytkimellä vaihtosuuntaajalle 2 MPP-säätimellä, 1000 V DC

• varistori, pistoliitettävä erotuslaitteella, vikaresistantti Y-kytkentä VDE 0100-712 (50539-12) mukaisesti
• matala DC-suojaustaso: < 4,0 kV (Uoc max = 1000 V DC - V20-C/0-500PV)
• erotuskytkin (1000 V, 8 A) DC-puolen turvalliseen irtikytkentään
• yksi aurinkosähköpiirin tulo (MC4-pistoliitin) yhteen MPP-tuloon, maks. 30 A DC liitintä kohden
• esikytketty polykarbonaattirasiaan (IP66), UV-kestävä ulkokäyttöön

Aurinkosähkölaitteistojen vaihtosuuntaajien DC-puolen ylijännitesuoja.
Mikäli ilmenee tuulen, jään, lämpötilan tai auringon aiheuttama kondenssiveden muodostumisvaara, tarvitaan lisätoimenpiteitä.

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	MC4
Asennustapa	esiasennettu kotelossa
CO2-jalanjälki (GWP) kehdosta portille	13,5718 kg CO2e / 1 Kappale
Enimmäispurkausvirta (8/20 μs)	40 kA
Enimmäissulake	125 A
Etähälytyskosketin	ei
Integroitu sulake	ei
Johtojen läpivientien lukumäärä	4
Kalustettu kuormanerottimella	kyllä
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-5 °C
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Ketjun suojaus	ilman
Ketjutulojen lukumäärä	1
Koko	1000V DC
Korkein jatkuva jännite DC	1000 V
Kotelointiluokka	IP66
LPZ	1→2
Maks. Aurinkosähköjännite	1000 V
Maks. Lähtövirta	20 A
Maks. Tulojännite DC	1000 V
Maks. Tulovirta ketjua kohden	20 A
Maks. verkonpuoleinen ylijännitesuoja	125

Malli	3-napainen valosähkölaitteistoille
Materiaali	polykarbonaatti
Merkinanto laitteessa	optinen
Napojen malli	3
Nimellispurkausvirta (8/20 µs)	20 kA
Seurantatoiminto	ei
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
Suojaustaso IK-koodi	IK08
Syttymisaika	<25 ns
Syvyys	125 mm
Tarkastusluokka tyyppi 2	kyllä
Tulojen lukumäärä	1
Väri	vaaleanharmaa, RAL 7035
Verkkotyyppi DC	kyllä
Verkkotyyppi IT	ei
Verkkotyyppi TN	ei
Verkkotyyppi TN-C	ei
Verkkotyyppi TN-C-S	ei
Verkkotyyppi TN-S	ei
Verkkotyyppi TT	ei
Verkkotyyppi, muu	kyllä
Verkon muoto	muu
