Bügelschelle 2056 F-Fuß, 1-fach, Metalldruckwanne, FT 22 | 28 | 3

Bügelschelle 2056 F-Fuß, 1-fach, Metalldruckwanne, FT

Tuotenro 1187420 | EAN-numero 4012196853434

Tuotenro / Tyyppi

Kiinnitysalue D min.

Kiinnitysalue D maks.

Maks. Kiristysmomentti

Tuotteen kuvaus

Tuotteen kuvaus

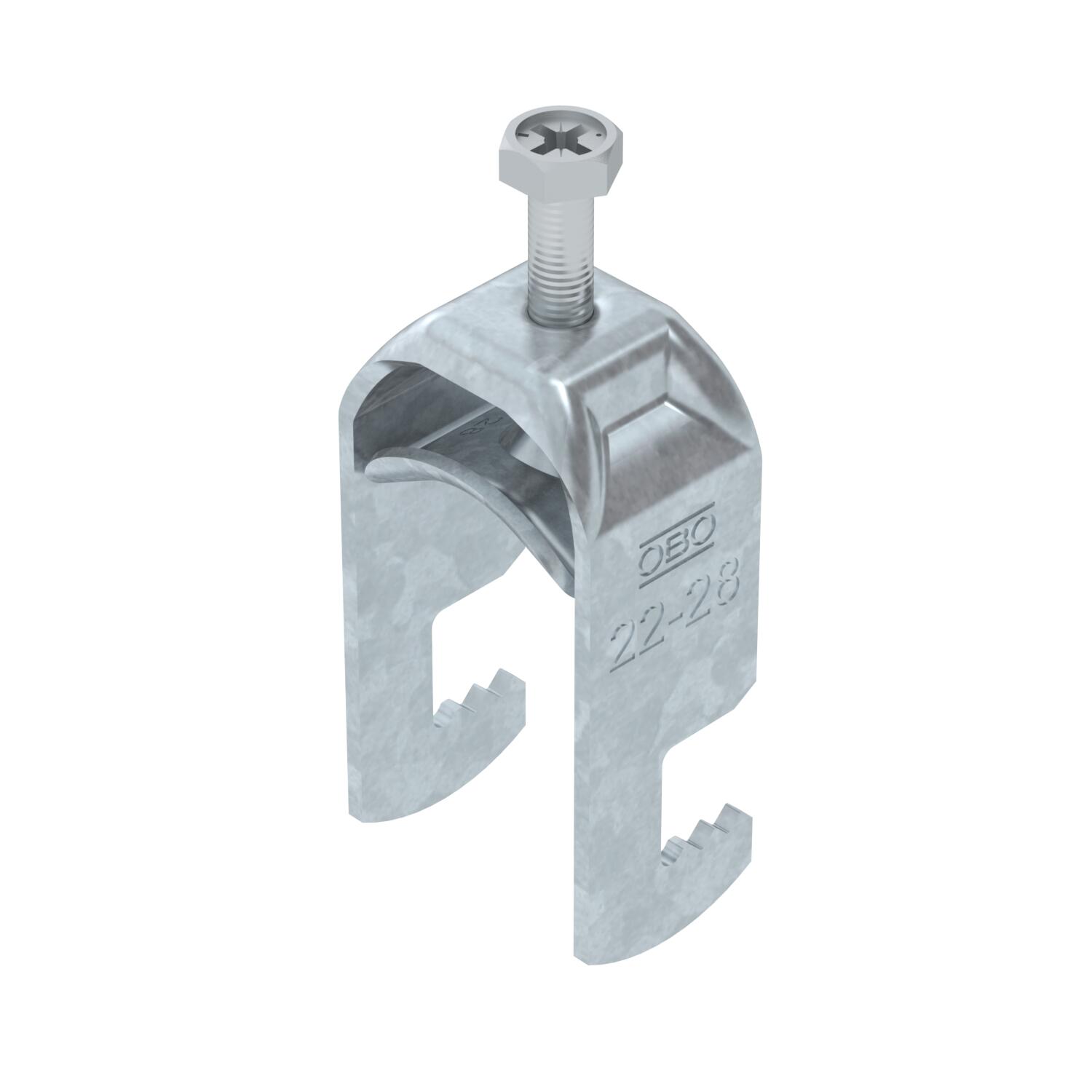

Bügelschelle mit F-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Flacheisen. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.

Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle, maks.	28 mm
asennusputken halkaisijalle, min.	22 mm
Asennustapa	Matala profiili
CO2-jalanjälki (GWP) kehdosta portille	0,1596 kg CO2e / 1 Kappale
Halogeeniton	kyllä
Kaapelien/asennusputkien lukumäärä	1
Kierre	M6
Kiinnitysalue D maks.	28 mm
Kiinnitysalue D min.	22 mm
Koko	22-28mm
Korkeus	64 mm
Levyn paksuus	2 mm
Lisäys, materiaali	teräs
Lisäys, pinta	kuumasinkitty
Maks. Kiristysmomentti	3 Nm
Materiaali	teräs

Metallivanteella	kyllä

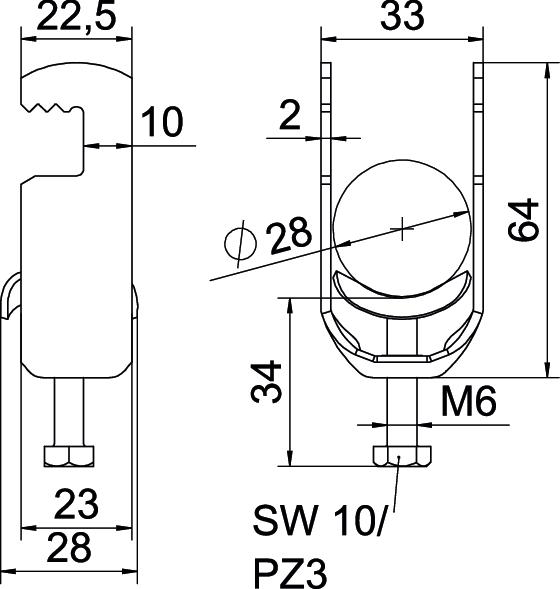

Mitta A	22,5 mm
Mitta B	33 mm
Mitta C	28 mm
Mitta G (mm)	M6
Mitta H	64 mm
Mitta L	34 mm
Mitta t	2 mm
Pinta	= upottamalla kuumasinkitty
Pituus	22,5 mm
Pituus, ulkomitat	28 mm
Pohjamitta	33 mm
Rakoleveys	10 mm
Vanteen valmistusmateriaali	teräs
Vastavanteella	ei

Kaikki tyypit

Kaikki tyypit

Tyyppi	Kiinnitysalue D min.	Kiinnitysalue D maks.	Maks. Kiristysmomentti	Tuotenro	Määrä	pienin myyntiyksikkö
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	1187402	Kappale	100 Kappale
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	1187408	Kappale	100 Kappale
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	1187414	Kappale	100 Kappale
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	1187420	Kappale	100 Kappale
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	1187426	Kappale	100 Kappale
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	1187432	Kappale	100 Kappale
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	1187438	Kappale	100 Kappale
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	1187444	Kappale	100 Kappale
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	1187450	Kappale	50 Kappale
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	1187456	Kappale	50 Kappale
