Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, A2 70 | 76 | 5

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, A2

Tuotenro 1186176 | EAN-numero 4012196849130

Tuotenro / Tyyppi

Kiinnitysalue D min.

Kiinnitysalue D maks.

Maks. Kiristysmomentti

Tuotteen kuvaus

Tuotteen kuvaus

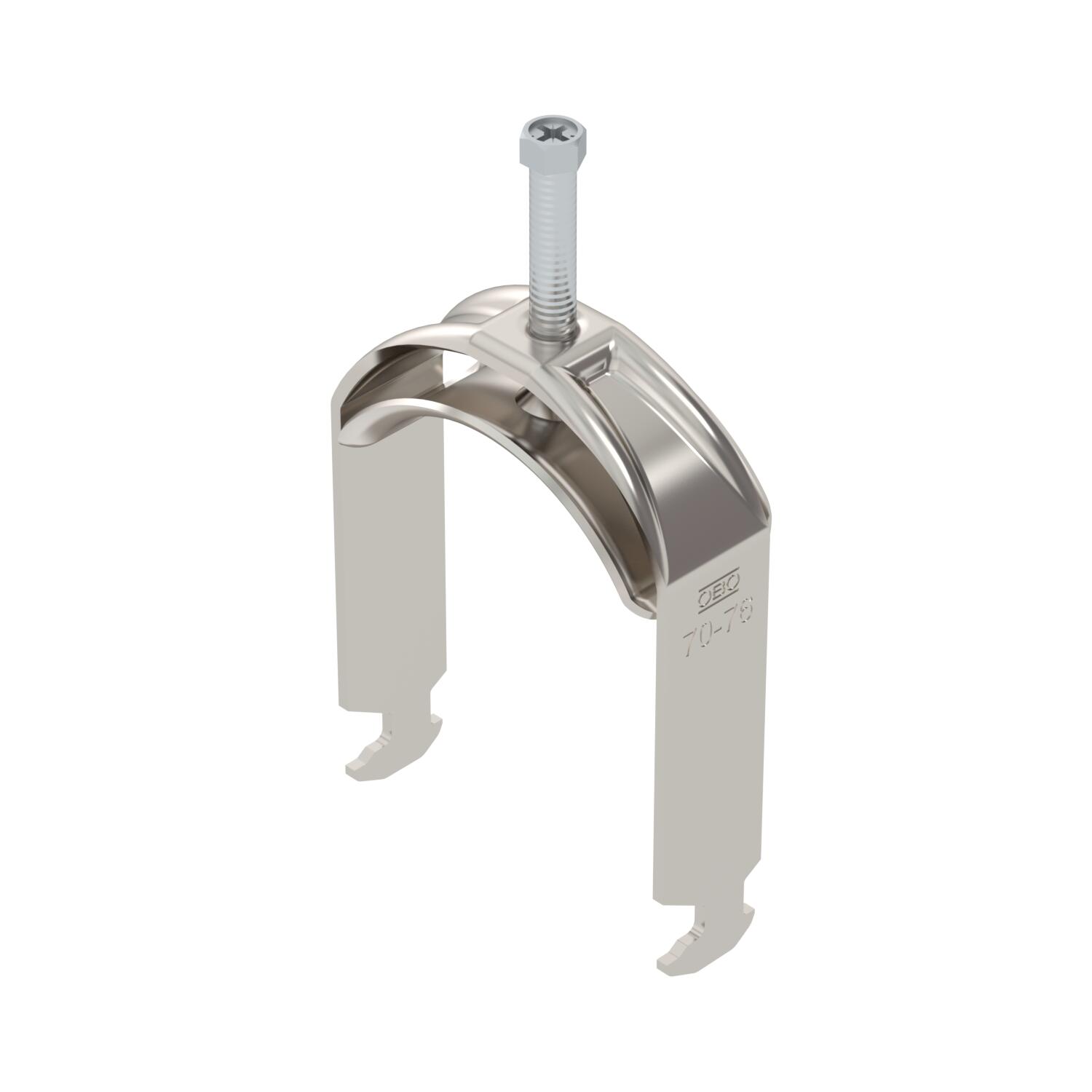

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.

Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle, maks.	76 mm
asennusputken halkaisijalle, min.	70 mm
Asennustapa	Asennuskisko
CO2-jalanjälki (GWP) kehdosta portille	1,0191 kg CO2e / 1 Kappale
Halogeeniton	kyllä
Kaapelien/asennusputkien lukumäärä	1
Kierre	M8
Kiinnitysalue D maks.	76 mm
Kiinnitysalue D min.	70 mm
kiskolle rakovälillä (välillä) maks.	17 mm
kiskolle rakovälillä (välillä) min.	16 mm
Koko	70-76mm
Korkeus	115 mm
Levyn paksuus	2,5 mm
Lisäys, materiaali	ruostumaton teräs
Lisäys, pinta	käsittelemätön
Maks. Kiristysmomentti	5 Nm
Materiaali	teräs, ruostumaton 1.4301

Metallivanteella	kyllä

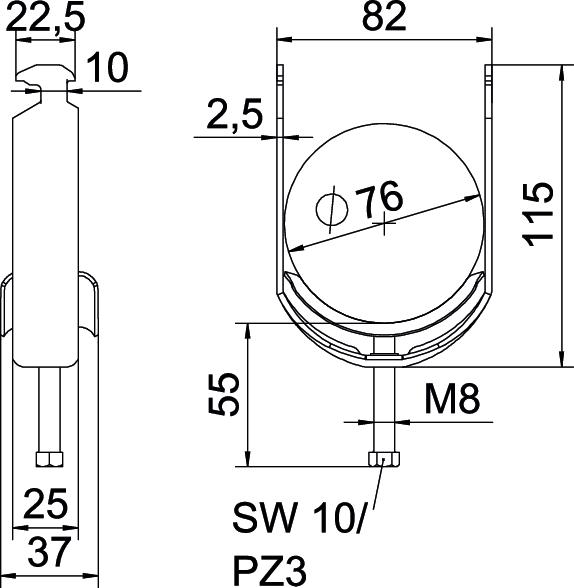

Mitta A	25 mm
Mitta B	82 mm
Mitta C	37 mm
Mitta G (mm)	M8
Mitta H	115 mm
Mitta L	55 mm
Mitta t	2,5 mm
Muovikannattimella	ei
Palonkestävyys	kyllä
Pinta	kirkas, jälkikäsitelty
Pituus	25 mm
Pituus, ulkomitat	37 mm
Pohjamitta	82 mm
Rakoleveys	10 mm
Vanteen valmistusmateriaali	ruostumaton teräs
Vanteen valmistusmateriaalin laatu	ruostumaton teräs 304 (1.4301)
Vastavanteella	ei

Kaikki tyypit

Kaikki tyypit

Tyyppi	Kiinnitysalue D min.	Kiinnitysalue D maks.	Maks. Kiristysmomentti	Tuotenro	Määrä	pienin myyntiyksikkö
BS-H1-M-12 A2	8 mm	12 mm	3 Nm	1186102	Kappale	50 Kappale
BS-H1-M-16 A2	12 mm	16 mm	3 Nm	1186109	Kappale	50 Kappale
BS-H1-M-22 A2	16 mm	22 mm	3 Nm	1186116	Kappale	50 Kappale
BS-H1-M-28 A2	22 mm	28 mm	3 Nm	1186122	Kappale	25 Kappale
BS-H1-M-34 A2	28 mm	34 mm	3 Nm	1186129	Kappale	25 Kappale
BS-H1-M-40 A2	34 mm	40 mm	3 Nm	1186136	Kappale	25 Kappale
BS-H1-M-46 A2	40 mm	46 mm	5 Nm	1186142	Kappale	25 Kappale
BS-H1-M-52 A2	46 mm	52 mm	5 Nm	1186149	Kappale	25 Kappale
BS-H1-M-58 A2	52 mm	58 mm	5 Nm	1186156	Kappale	15 Kappale
BS-H1-M-64 A2	58 mm	64 mm	5 Nm	1186162	Kappale	15 Kappale
BS-H1-M-70 A2	64 mm	70 mm	5 Nm	1186169	Kappale	15 Kappale
BS-H1-M-76 A2	70 mm	76 mm	5 Nm	1186176	Kappale	10 Kappale
