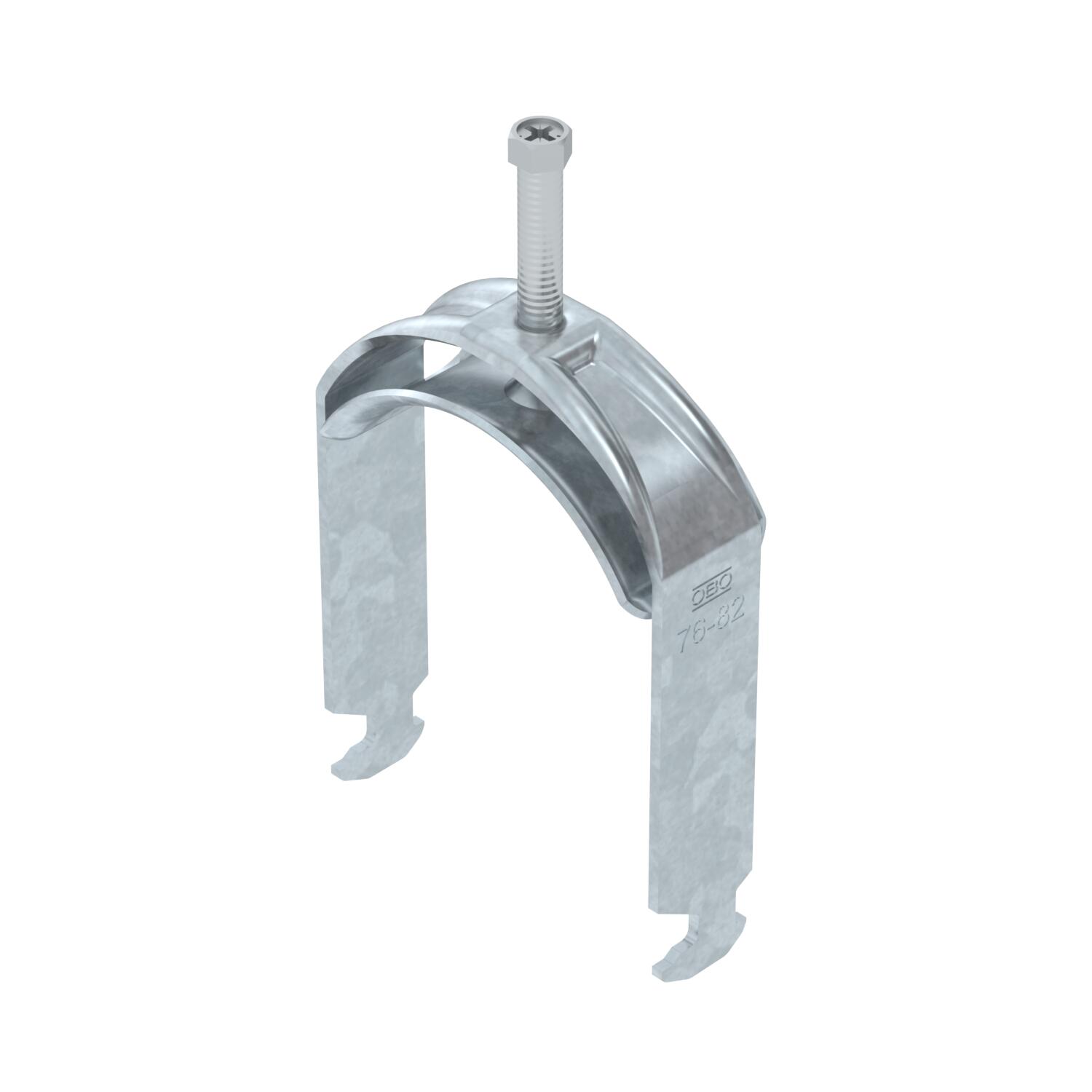

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT 76 | 82 | 5

Bügelschelle 2056 H-Fuß, 1-fach, Metalldruckwanne, FT

Tuotenro 1186082 | EAN-numero 4012196848812

Tuotenro / Tyyppi

Kiinnitysalue D min.

Kiinnitysalue D maks.

Maks. Kiristysmomentti

Tuotteen kuvaus

Tuotteen kuvaus

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Gegenwanne muss separat bestellt werden.

Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle, maks.	82 mm
asennusputken halkaisijalle, min.	76 mm
Asennustapa	Asennuskisko
Halogeeniton	kyllä
Kaapelien/asennusputkien lukumäärä	1
Kierre	M8
Kiinnitysalue D maks.	82 mm
Kiinnitysalue D min.	76 mm
kiskolle rakovälillä (välillä) maks.	17 mm
kiskolle rakovälillä (välillä) min.	16 mm
Koko	76-82mm
Levyn paksuus	2,5 mm

Lisäys, materiaali	teräs
Lisäys, pinta	kuumasinkitty
Maks. Kiristysmomentti	5 Nm
Materiaali	teräs
Metallivanteella	kyllä
Muovikannattimella	ei
Palonkestävyys	kyllä
Pinta	= upottamalla kuumasinkitty
Pituus, ulkomitat	37 mm
Rakoleveys	10 mm
Vanteen valmistusmateriaali	teräs
Vastavanteella	ei

Mitat

Korkeus	122 mm
Mitta A	25 mm
Mitta B	88 mm
Mitta C	37 mm
Mitta G (mm)	M8

Mitta H	122 mm
Mitta L	55 mm
Mitta t	2,5 mm
Pituus	25 mm
Pohjamitta	88 mm

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	0,5519 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	0,5519 kg CO₂e

Declared Unit (LCA)	Kappale
Declared Unit Quantity (LCA)	1

Kaikki tyypit

Kaikki tyypit

Tyyppi	Kiinnitysalue D min.	Kiinnitysalue D maks.	Maks. Kiristysmomentti	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	-----	1186002	Kappale	100 Kappale
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	-----	1186009	Kappale	100 Kappale
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	-----	1186016	Kappale	100 Kappale
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	-----	1186022	Kappale	100 Kappale
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	-----	1186029	Kappale	100 Kappale
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	-----	1186036	Kappale	100 Kappale
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	-----	1186042	Kappale	100 Kappale
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	-----	1186049	Kappale	100 Kappale
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	-----	1186056	Kappale	100 Kappale
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1317397	1186062	Kappale	100 Kappale
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	-----	1186069	Kappale	50 Kappale
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	-----	1186076	Kappale	25 Kappale
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	-----	1186082	Kappale	25 Kappale
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	-----	1186089	Kappale	25 Kappale
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	-----	1186097	Kappale	25 Kappale
