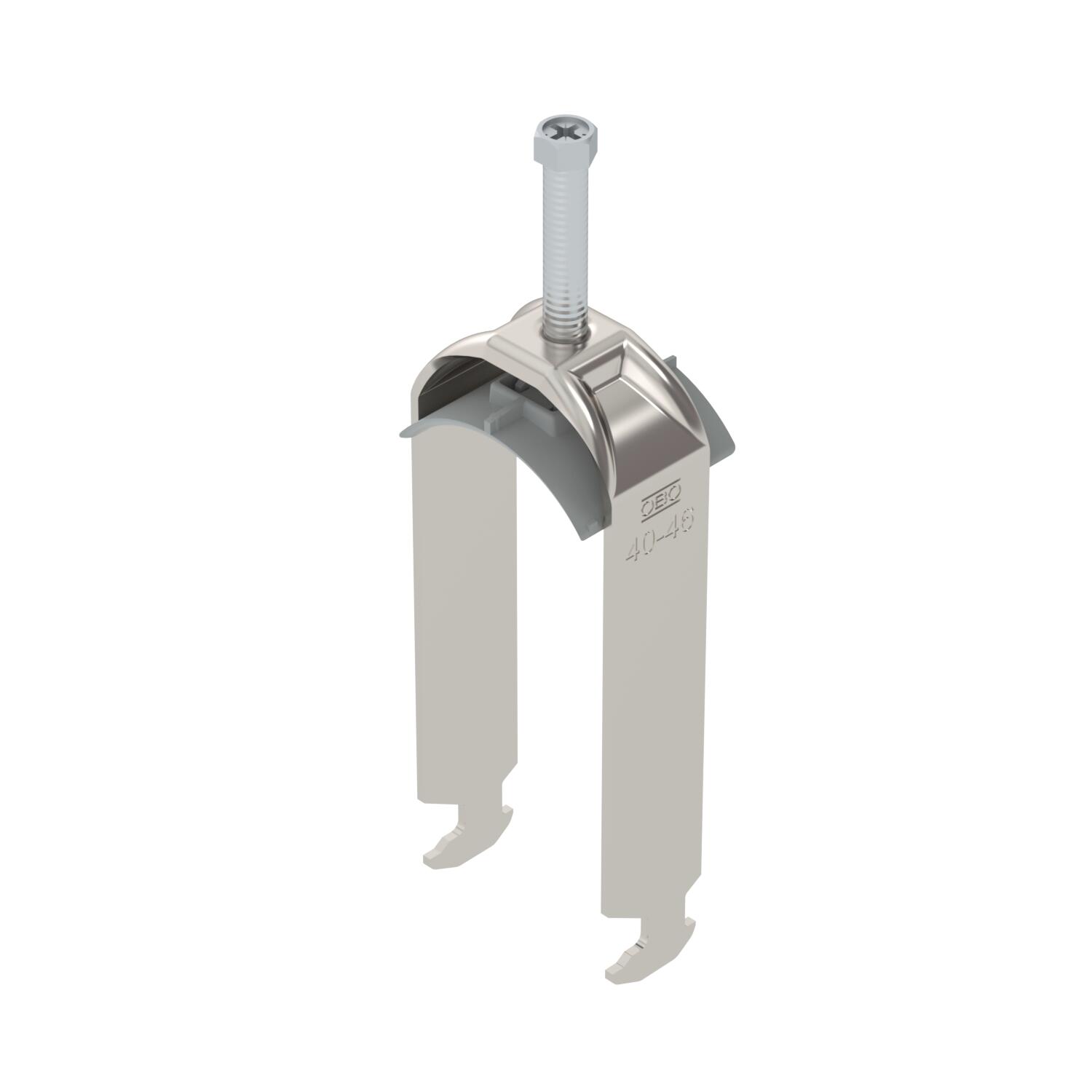

Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, A2 40 | 46 | 5

Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, A2

Tuotenro 1186343 | EAN-numero 4012196847907

Tuotenro / Tyyppi

Kiinnitysalue D min.

Kiinnitysalue D maks.

Maks. Kiristysmomentti

Tuotteen kuvaus

Tuotteen kuvaus

Bügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.

Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle, maks.	46 mm
asennusputken halkaisijalle, min.	40 mm
Asennustapa	Asennuskisko
CO2-jalanjälki (GWP) kehdosta portille	0,9887 kg CO2e / 1 Kappale
Halogeeniton	kyllä
Kaapelien/asennusputkien lukumäärä	2
Kierre	M8
Kiinnitysalue D maks.	46 mm
Kiinnitysalue D min.	40 mm
kiskolle rakovälillä (välillä) maks.	17 mm
kiskolle rakovälillä (välillä) min.	16 mm
Koko	40-46mm
Korkeus	132 mm
Levyn paksuus	2 mm
Lisäys, materiaali	ruostumaton teräs
Lisäys, pinta	käsittelemätön
Maks. Kiristysmomentti	5 Nm

Materiaali	teräs, ruostumaton 1.4301

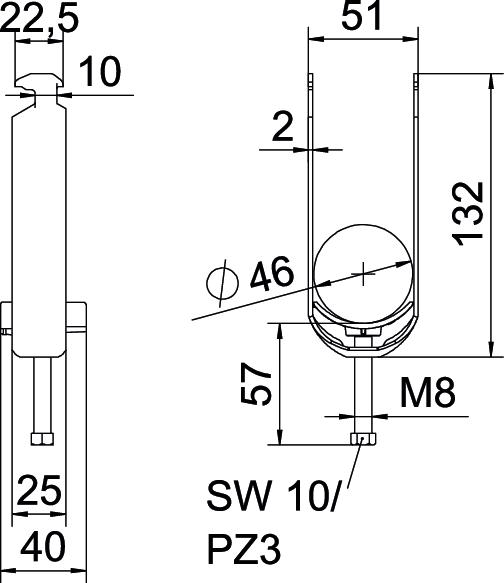

Mitta A	25 mm
Mitta B	51 mm
Mitta C	40 mm
Mitta G (mm)	M8
Mitta H	132 mm
Mitta L	58 mm
Mitta t	2 mm
Muovikannattimella	kyllä
Pinta	kirkas, jälkikäsitelty
Pituus	25 mm
Pituus, ulkomitat	40 mm
Pohjamitta	51 mm
Rakoleveys	10 mm
Vanteen valmistusmateriaali	muovi
Vanteen valmistusmateriaalin laatu	polypropeeni
Vastavanteella	ei

Kaikki tyypit

Kaikki tyypit

Tyyppi	Kiinnitysalue D min.	Kiinnitysalue D maks.	Maks. Kiristysmomentti	Tuotenro	Määrä	pienin myyntiyksikkö
BS-H2-K-12 A2	8 mm	12 mm	3 Nm	1186303	Kappale	50 Kappale
BS-H2-K-16 A2	12 mm	16 mm	3 Nm	1186310	Kappale	50 Kappale
BS-H2-K-22 A2	16 mm	22 mm	3 Nm	1186317	Kappale	50 Kappale
BS-H2-K-28 A2	22 mm	28 mm	3 Nm	1186323	Kappale	50 Kappale
BS-H2-K-34 A2	28 mm	34 mm	3 Nm	1186330	Kappale	50 Kappale
BS-H2-K-40 A2	34 mm	40 mm	3 Nm	1186337	Kappale	25 Kappale
BS-H2-K-46 A2	40 mm	46 mm	5 Nm	1186343	Kappale	25 Kappale
BS-H2-K-52 A2	46 mm	52 mm	5 Nm	1186350	Kappale	25 Kappale
BS-H2-K-58 A2	52 mm	58 mm	5 Nm	1186357	Kappale	25 Kappale
BS-H2-K-64 A2	58 mm	64 mm	5 Nm	1186363	Kappale	15 Kappale
