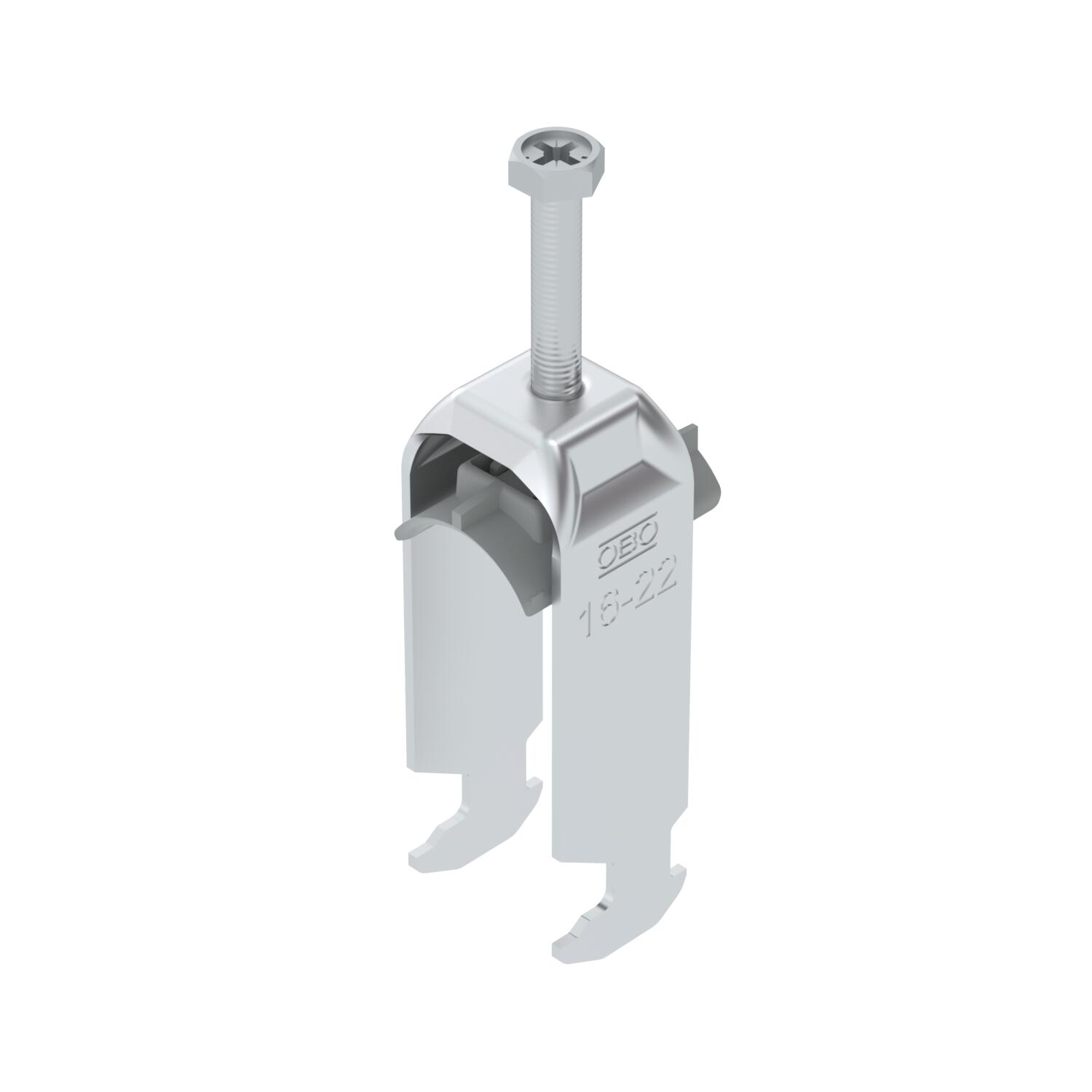

Bügelschelle 2056 H-Fuß, 2-fach, Kunststoffdruckwanne, Al
Tuotenro 1186417 | EAN-numero 4012196848218
- Tuotteen kuvaus
-
Tuotteen kuvausBügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot
asennusputken halkaisijalle, maks. 22 mm asennusputken halkaisijalle, min. 16 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,2656 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 2 Kierre M6 Kiinnitysalue D maks. 22 mm Kiinnitysalue D min. 16 mm kiskolle rakovälillä (välillä) maks. 17 mm kiskolle rakovälillä (välillä) min. 16 mm Koko 16-22mm Korkeus 77 mm Levyn paksuus 1,5 mm Lisäys, materiaali alumiini Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 2 Nm Materiaali alumiini Mitta A 22,5 mm Mitta B 27 mm Mitta C 34 mm Mitta G (mm) M6 Mitta H 77 mm Mitta L 47 mm Mitta t 1,5 mm Muovikannattimella kyllä Pituus 22,5 mm Pituus, ulkomitat 34 mm Pohjamitta 27 mm Rakoleveys 10 mm Vanteen valmistusmateriaali muovi Vanteen valmistusmateriaalin laatu polypropeeni Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-H2-K-22 ALU / 1186417 , 0.15MB , pdfEU-vaatimustenmukaisuusvakuutus BS-H2-K-22 ALU / 1186417 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-H2-K-22 ALU / 1186417 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-H2-K-22 ALU / 1186417 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-H2-K-22 ALU / 1186417 , 0.12MB , pdfAsennusohjeet Clamp clip H foot, plastic , 3.08MB , pdf
