Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, A2 46 | 52 | 5

Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, A2

Tuotenro 1186150 | EAN-numero 4012196848980

Tuotenro / Tyyppi

Kiinnitysalue D min.

Kiinnitysalue D maks.

Maks. Kiristysmomentti

Tuotteen kuvaus

Tuotteen kuvaus

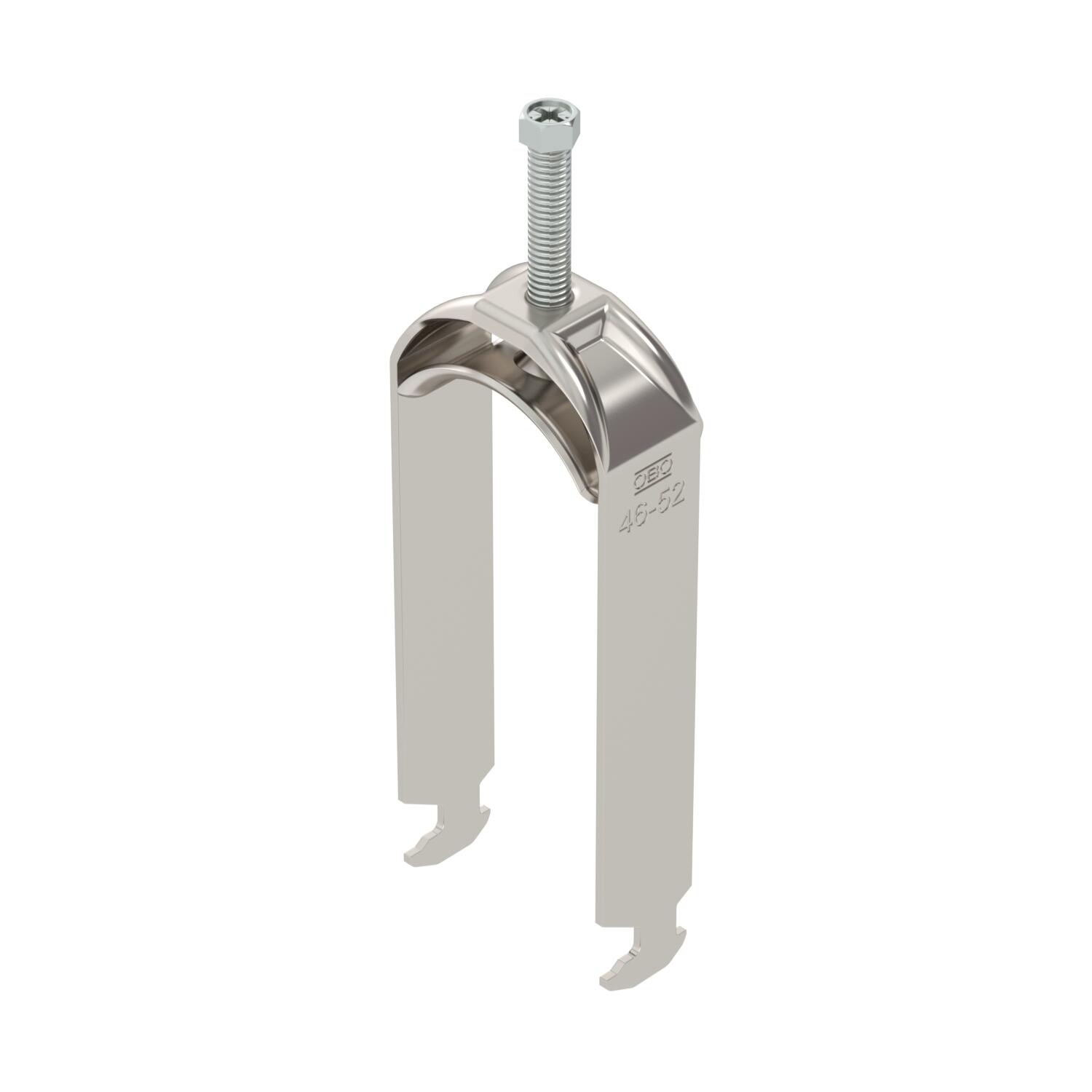

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.

Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle, maks.	52 mm
asennusputken halkaisijalle, min.	46 mm
Asennustapa	Asennuskisko
CO2-jalanjälki (GWP) kehdosta portille	1,1237 kg CO2e / 1 Kappale
Halogeeniton	kyllä
Kaapelien/asennusputkien lukumäärä	2
Kierre	M8
Kiinnitysalue D maks.	52 mm
Kiinnitysalue D min.	46 mm
kiskolle rakovälillä (välillä) maks.	17 mm
kiskolle rakovälillä (välillä) min.	16 mm
Koko	46-52mm
Korkeus	146 mm
Levyn paksuus	2 mm
Lisäys, materiaali	ruostumaton teräs
Lisäys, pinta	käsittelemätön
Maks. Kiristysmomentti	5 Nm
Materiaali	teräs, ruostumaton 1.4301

Metallivanteella	kyllä

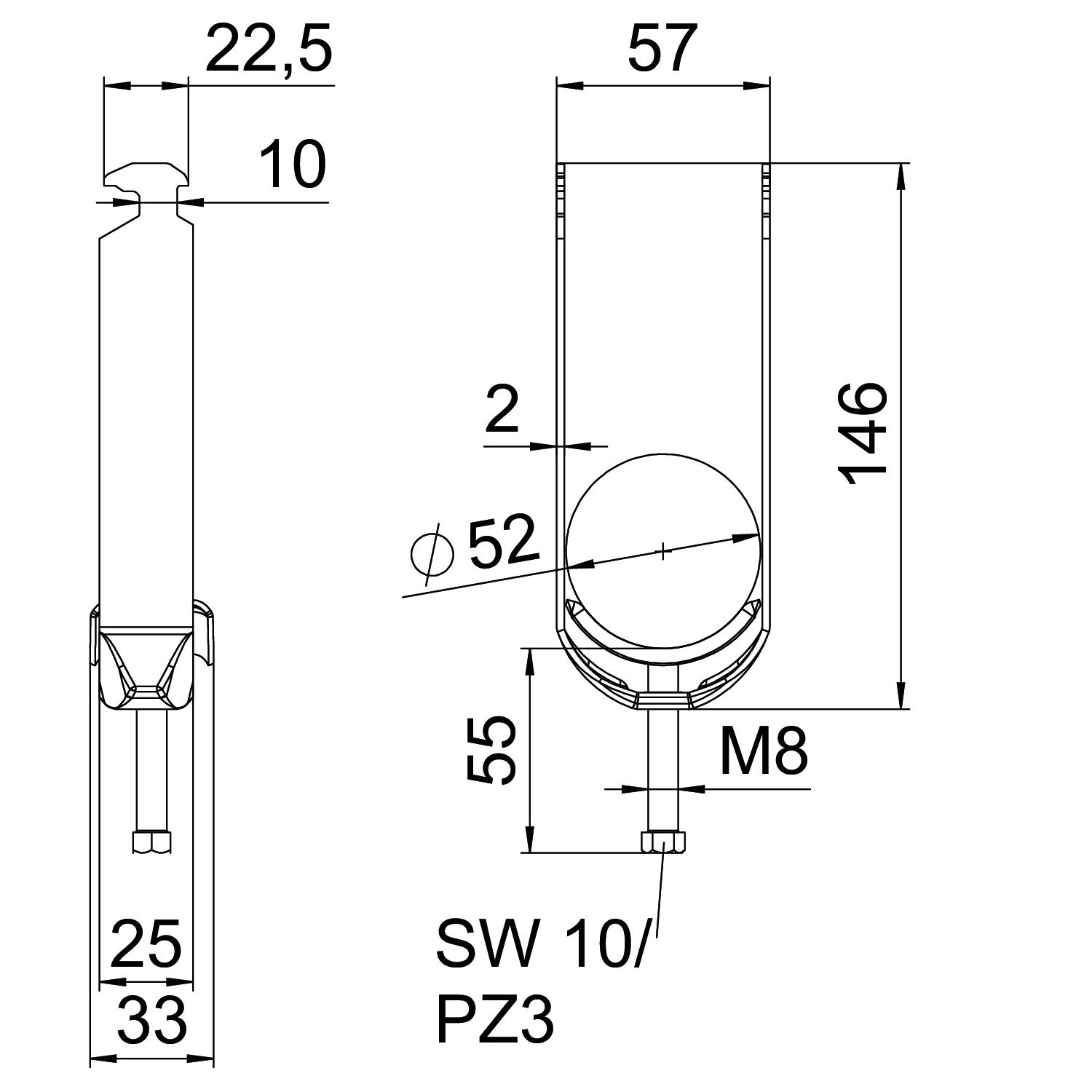

Mitta A	25 mm
Mitta B	57 mm
Mitta C	33 mm
Mitta G (mm)	M8
Mitta H	146 mm
Mitta L	55 mm
Mitta t	2 mm
Muovikannattimella	ei
Pinta	kirkas, jälkikäsitelty
Pituus	25 mm
Pituus, ulkomitat	33 mm
Pohjamitta	57 mm
Rakoleveys	10 mm
Vanteen valmistusmateriaali	ruostumaton teräs
Vanteen valmistusmateriaalin laatu	ruostumaton teräs 304 (1.4301)
Vastavanteella	ei

Kaikki tyypit

Kaikki tyypit

Tyyppi	Kiinnitysalue D min.	Kiinnitysalue D maks.	Maks. Kiristysmomentti	Tuotenro	Määrä	pienin myyntiyksikkö
BS-H2-M-12 A2	8 mm	12 mm	3 Nm	1186103	Kappale	50 Kappale
BS-H2-M-16 A2	12 mm	16 mm	3 Nm	1186110	Kappale	50 Kappale
BS-H2-M-22 A2	16 mm	22 mm	3 Nm	1186117	Kappale	50 Kappale
BS-H2-M-28 A2	22 mm	28 mm	3 Nm	1186123	Kappale	50 Kappale
BS-H2-M-34 A2	28 mm	34 mm	3 Nm	1186130	Kappale	50 Kappale
BS-H2-M-40 A2	34 mm	40 mm	3 Nm	1186137	Kappale	25 Kappale
BS-H2-M-46 A2	40 mm	46 mm	5 Nm	1186143	Kappale	25 Kappale
BS-H2-M-52 A2	46 mm	52 mm	5 Nm	1186150	Kappale	25 Kappale
BS-H2-M-58 A2	52 mm	58 mm	5 Nm	1186157	Kappale	25 Kappale
BS-H2-M-64 A2	58 mm	64 mm	5 Nm	1186163	Kappale	15 Kappale
