Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, FT 46 | 52 | 5

Bügelschelle 2056 H-Fuß, 2-fach, Metalldruckwanne, FT

Tuotenro 1186050 | EAN-numero 4012196848744

Tuotenro / Tyyppi

Kiinnitysalue D min.

Kiinnitysalue D maks.

Maks. Kiristysmomentti

Tuotteen kuvaus

Tuotteen kuvaus

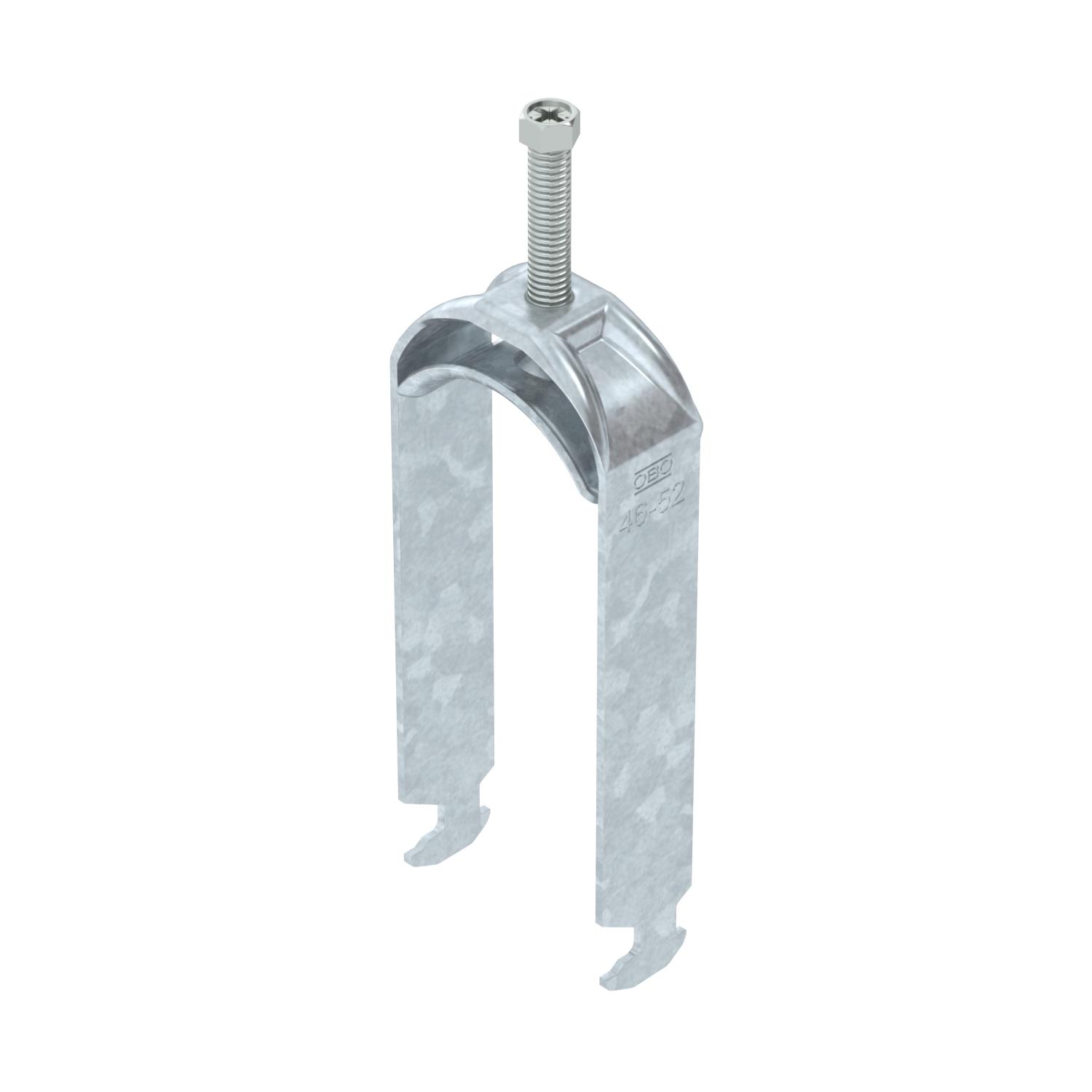

Bügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.

Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle, maks.	52 mm
asennusputken halkaisijalle, min.	46 mm
Asennustapa	Asennuskisko
Halogeeniton	kyllä
Kaapelien/asennusputkien lukumäärä	2
Kierre	M8
Kiinnitysalue D maks.	52 mm
Kiinnitysalue D min.	46 mm
kiskolle rakovälillä (välillä) maks.	17 mm
kiskolle rakovälillä (välillä) min.	16 mm
Koko	46-52mm
Levyn paksuus	2 mm

Lisäys, materiaali	teräs
Lisäys, pinta	kuumasinkitty
Maks. Kiristysmomentti	5 Nm
Materiaali	teräs
Metallivanteella	kyllä
Muovikannattimella	ei
Pinta	= upottamalla kuumasinkitty
Pituus, ulkomitat	33 mm
Rakoleveys	10 mm
Vanteen valmistusmateriaali	teräs
Vastavanteella	ei

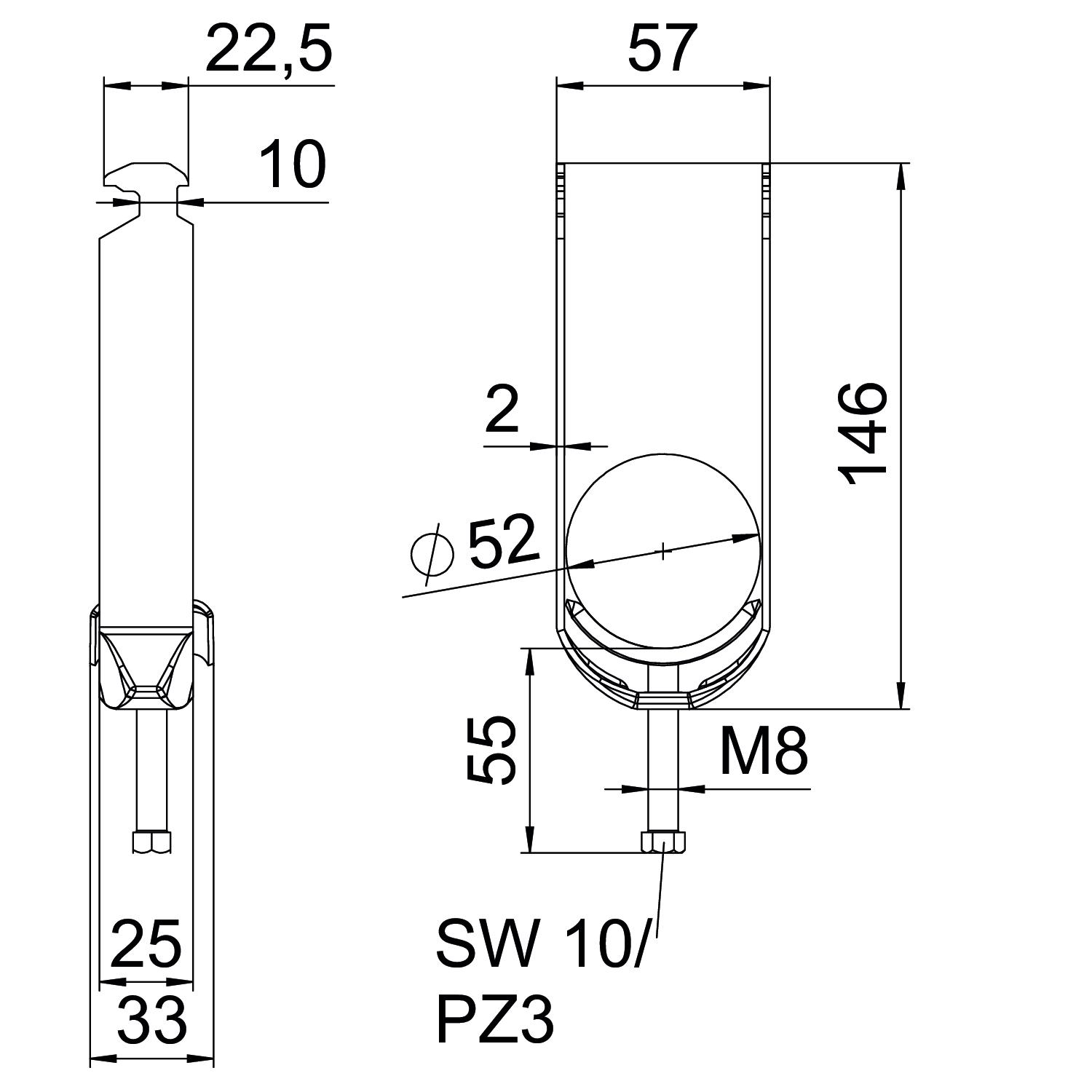

Mitat

Korkeus	146 mm
Mitta A	25 mm
Mitta B	57 mm
Mitta C	33 mm
Mitta G (mm)	M8

Mitta H	146 mm
Mitta L	55 mm
Mitta t	2 mm
Pituus	25 mm
Pohjamitta	57 mm

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	0,4424 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	0,4424 kg CO₂e

Declared Unit (LCA)	Kappale
Declared Unit Quantity (LCA)	1

Kaikki tyypit

Kaikki tyypit

Tyyppi	Kiinnitysalue D min.	Kiinnitysalue D maks.	Maks. Kiristysmomentti	Tuotenro	Määrä	pienin myyntiyksikkö
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	Kappale	50 Kappale
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	Kappale	50 Kappale
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	Kappale	50 Kappale
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	Kappale	50 Kappale
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	Kappale	50 Kappale
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	Kappale	50 Kappale
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	Kappale	50 Kappale
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	Kappale	50 Kappale
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	Kappale	50 Kappale
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	Kappale	50 Kappale
