Bügelschelle 2056 H-Fuß, 3-fach, Kunststoffdruckwanne, Al
Tuotenro 1186431 | EAN-numero 4012196848317
- Tuotteen kuvaus
-

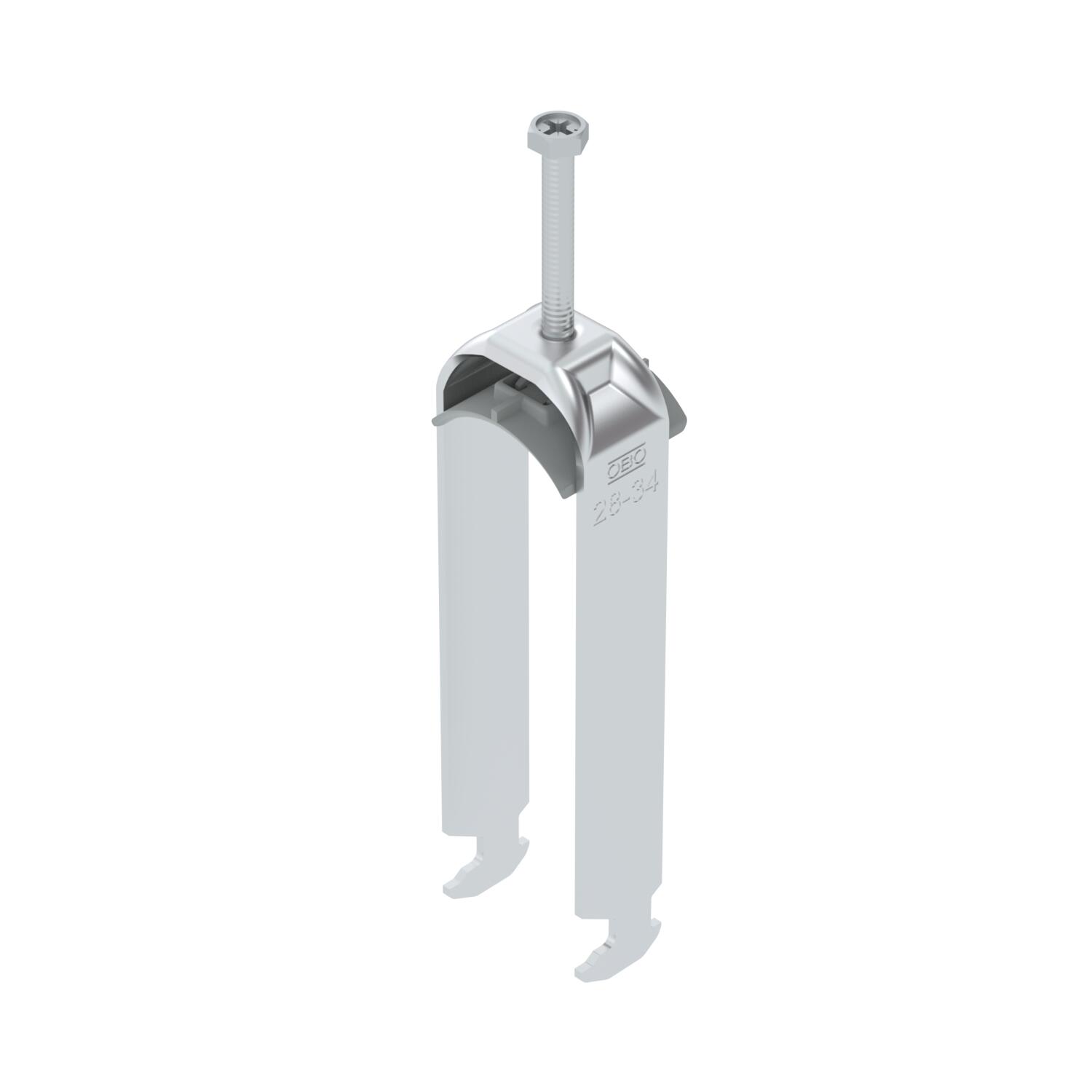

Tuotteen kuvausBügelschelle mit Hammerkopf-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 3 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot

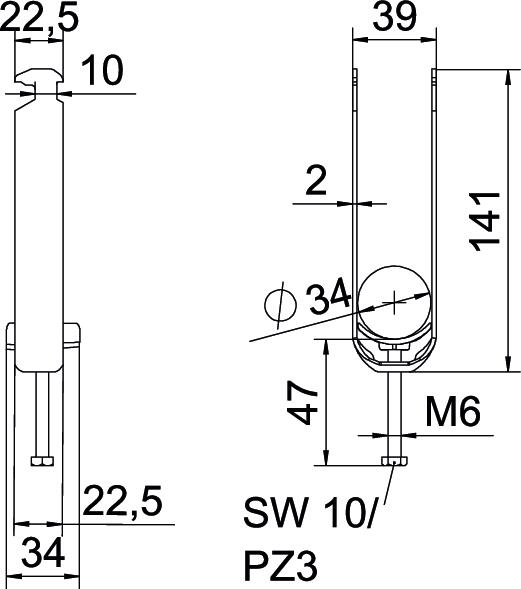

asennusputken halkaisijalle, maks. 34 mm asennusputken halkaisijalle, min. 28 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,5592 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 3 Kierre M6 Kiinnitysalue D maks. 34 mm Kiinnitysalue D min. 28 mm kiskolle rakovälillä (välillä) maks. 17 mm kiskolle rakovälillä (välillä) min. 16 mm Koko 28-34mm Korkeus 141 mm Levyn paksuus 2 mm Lisäys, materiaali alumiini Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 2 Nm Materiaali alumiini Mitta A 22,5 mm Mitta B 39 mm Mitta C 34 mm Mitta G (mm) M6 Mitta H 141 mm Mitta L 59 mm Mitta t 2 mm Muovikannattimella kyllä Pituus 22,5 mm Pituus, ulkomitat 34 mm Pohjamitta 39 mm Rakoleveys 10 mm Vanteen valmistusmateriaali muovi Vanteen valmistusmateriaalin laatu polypropeeni Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-H3-K-34 ALU / 1186431 , 0.16MB , pdfEU-vaatimustenmukaisuusvakuutus BS-H3-K-34 ALU / 1186431 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-H3-K-34 ALU / 1186431 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-H3-K-34 ALU / 1186431 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-H3-K-34 ALU / 1186431 , 0.12MB , pdfAsennusohjeet Clamp clip H foot, plastic , 3.08MB , pdf
