Bügelschelle 2056 H-Fuß, 3-fach, Metalldruckwanne, FT
Tuotenro 1186018 | EAN-numero 4012196848607
- Tuotteen kuvaus
-

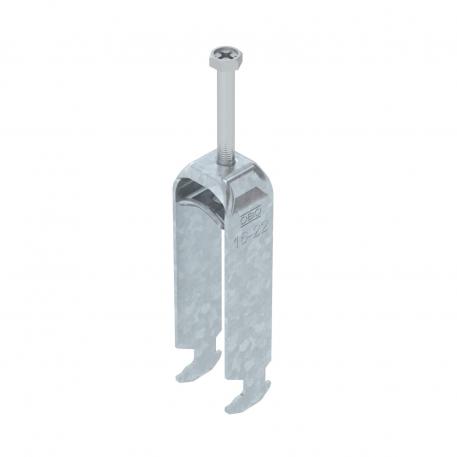

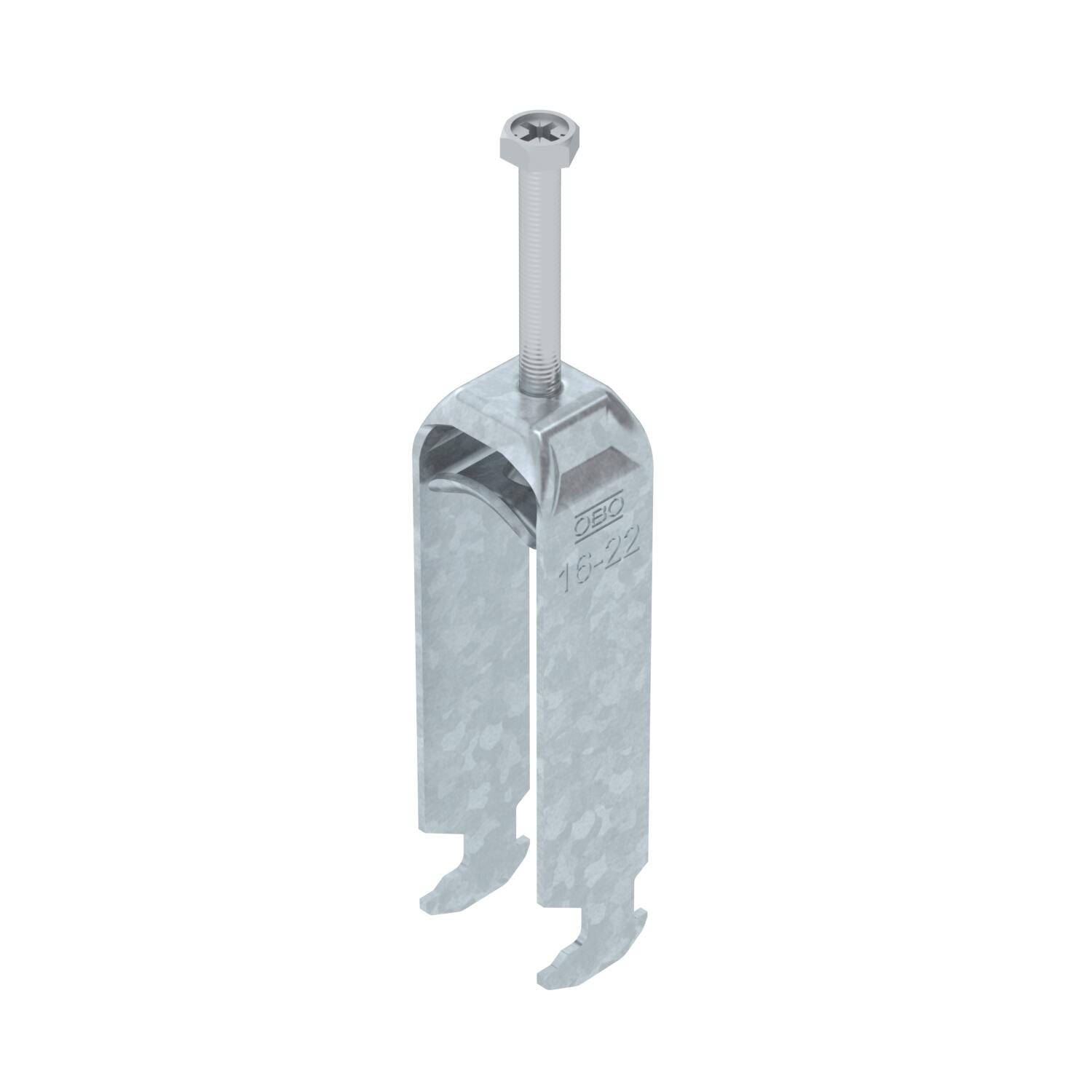

Tuotteen kuvausBügelschelle mit Hammerkopf-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 3 Einzelkabeln an C-Profilschiene. Für Schlitzweite 16 - 17 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot

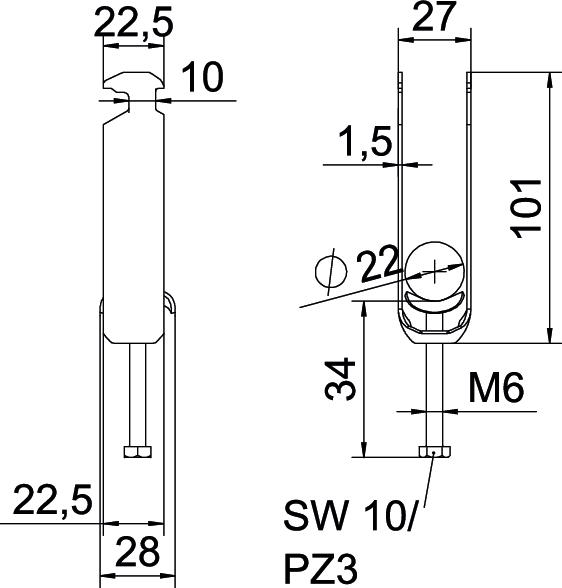

asennusputken halkaisijalle, maks. 22 mm asennusputken halkaisijalle, min. 16 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,1759 kg CO₂e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 3 Kierre M6 Kiinnitysalue D maks. 22 mm Kiinnitysalue D min. 16 mm kiskolle rakovälillä (välillä) maks. 17 mm kiskolle rakovälillä (välillä) min. 16 mm Koko 16-22mm Korkeus 101 mm Levyn paksuus 1,5 mm Lisäys, materiaali teräs Lisäys, pinta kuumasinkitty Maks. Kiristysmomentti 3 Nm Materiaali teräs Metallivanteella kyllä Mitta A 22,5 mm Mitta B 27 mm Mitta C 28 mm Mitta G (mm) M6 Mitta H 101 mm Mitta L 58 mm Mitta t 1,5 mm Muovikannattimella ei Palonkestävyys kyllä Pinta = upottamalla kuumasinkitty Pituus 22,5 mm Pituus, ulkomitat 28 mm Pohjamitta 27 mm Rakoleveys 10 mm Vanteen valmistusmateriaali teräs Vastavanteella ei - Kaikki tyypit
- Lataukset
-
Tietolehti BS-H3-M-22 FT / 1186018 , 0.19MB , pdfLuettelo Fastening materials , 19.78MB , pdfEU-vaatimustenmukaisuusvakuutus BS-H3-M-22 FT / 1186018 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-H3-M-22 FT / 1186018 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-H3-M-22 FT / 1186018 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-H3-M-22 FT / 1186018 , 0.12MB , pdfAsennusohjeet Clamp clip H foot, metal , 3.04MB , pdf
