Bügelschelle 2056 N-Fuß, 2-fach, Kunststoffdruckwanne, FT
Tuotenro 1187221 | EAN-numero 4012196852888
- Tuotteen kuvaus
-

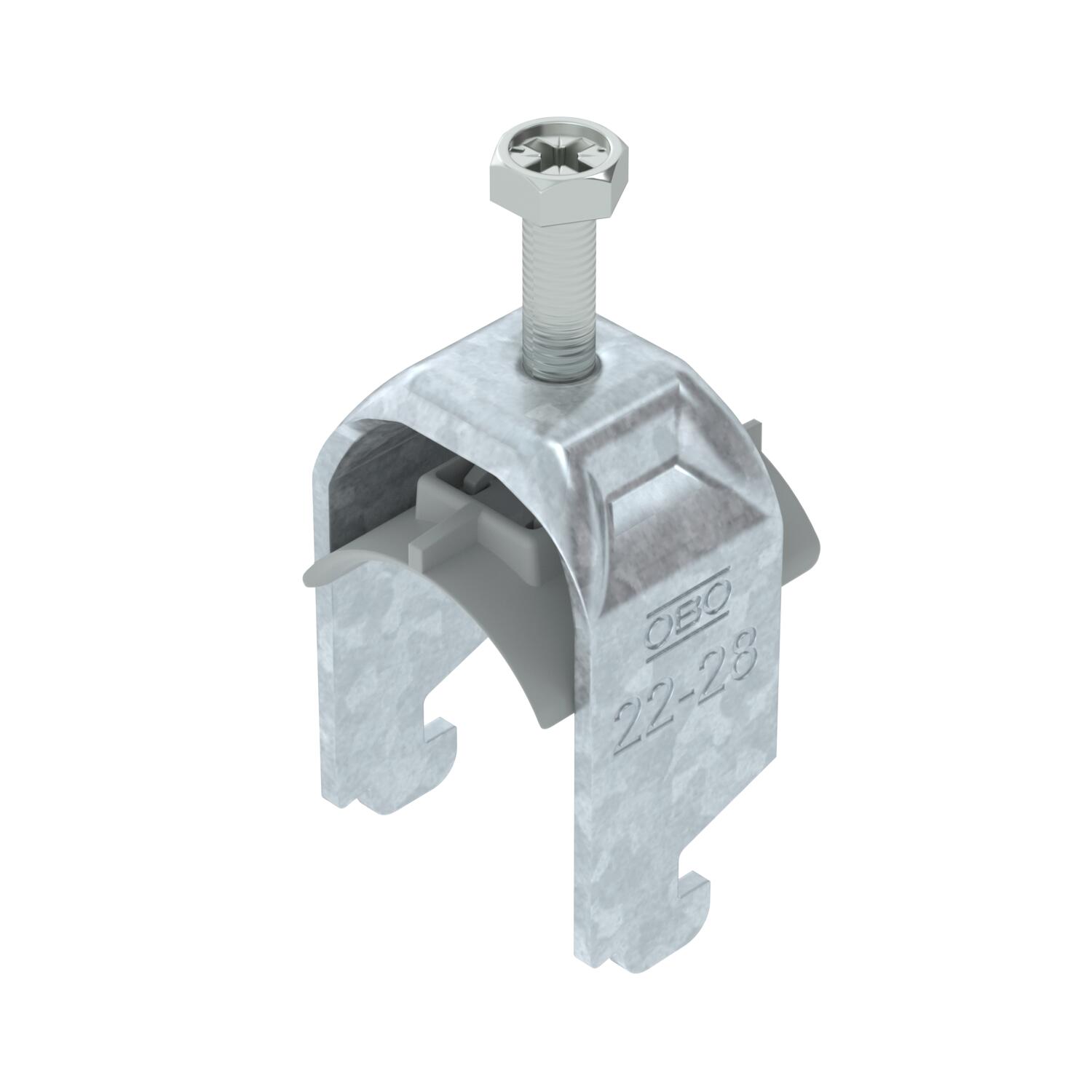

Tuotteen kuvausBügelschelle mit N-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 11 - 12 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot

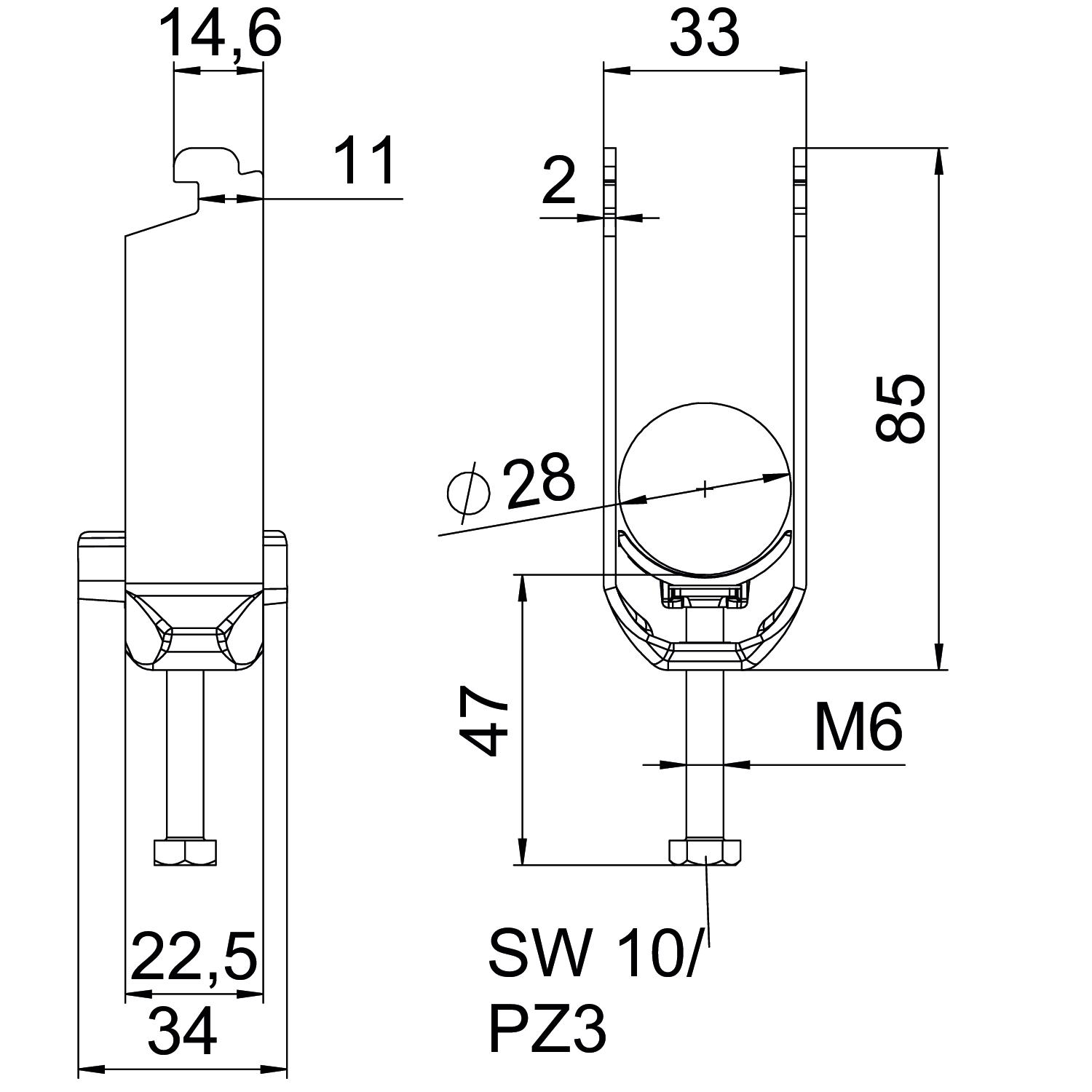

asennusputken halkaisijalle, maks. 28 mm asennusputken halkaisijalle, min. 22 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,193 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 2 Kierre M6 Kiinnitysalue D maks. 28 mm Kiinnitysalue D min. 22 mm kiskolle rakovälillä (välillä) maks. 12 mm kiskolle rakovälillä (välillä) min. 11 mm Koko 22-28mm Korkeus 85 mm Levyn paksuus 2 mm Lisäys, materiaali teräs Lisäys, pinta kuumasinkitty Maks. Kiristysmomentti 3 Nm Materiaali teräs Metallivanteella ei Mitta A 22,5 mm Mitta B 33 mm Mitta C 34 mm Mitta G (mm) M6 Mitta H 85 mm Mitta L 47 mm Mitta t 2 mm Muovikannattimella kyllä Pinta = upottamalla kuumasinkitty Pituus 22,5 mm Pituus, ulkomitat 34 mm Pohjamitta 33 mm Rakoleveys 10 mm Vanteen valmistusmateriaali muovi Vanteen valmistusmateriaalin laatu polypropeeni Vastavanteella ei - Kaikki tyypit
- Lataukset
-
Tietolehti BS-N2-K-28 FT / 1187221 , 0.20MB , pdfLuettelo Fastening materials , 19.78MB , pdfEU-vaatimustenmukaisuusvakuutus BS-N2-K-28 FT / 1187221 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-N2-K-28 FT / 1187221 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-N2-K-28 FT / 1187221 , 0.13MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-N2-K-28 FT / 1187221 , 0.13MB , pdfAsennusohjeet Clamp clip N foot, plastic , 3.10MB , pdf
