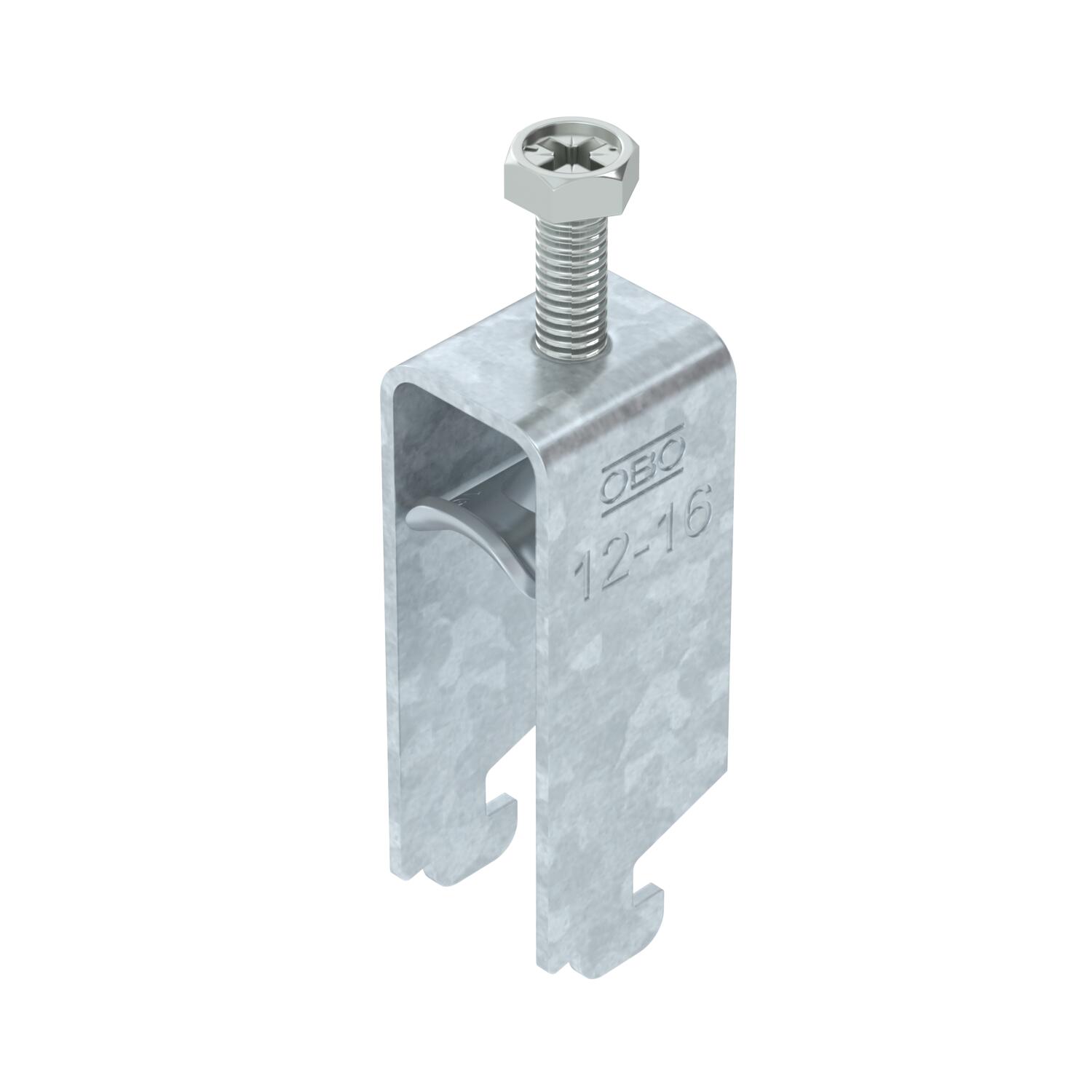

Bügelschelle 2056 N-Fuß, 2-fach, Metalldruckwanne, FT
Tuotenro 1187009 | EAN-numero 4012196852406
- Tuotteen kuvaus
-
Tuotteen kuvausBügelschelle mit N-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 11 - 12 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot

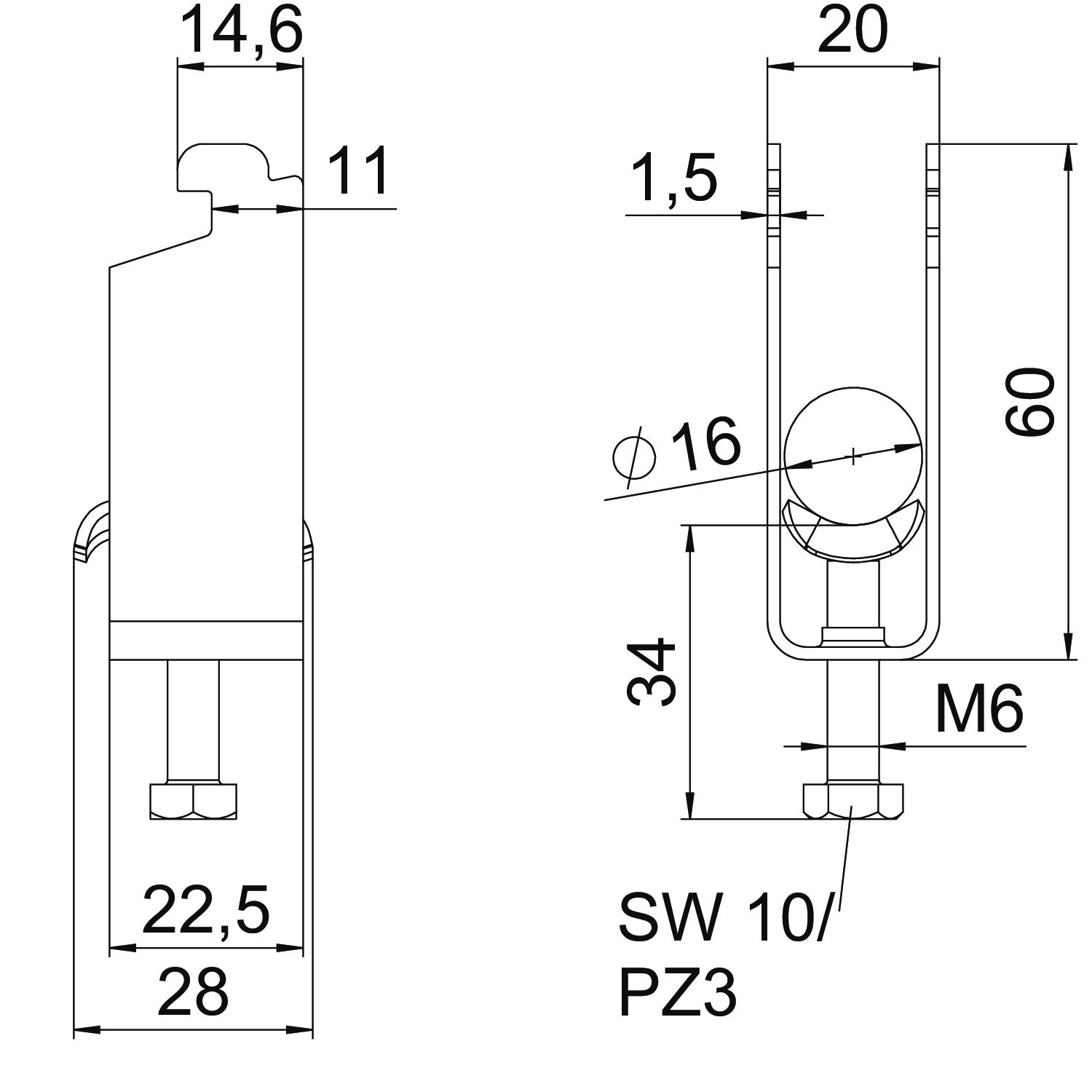

asennusputken halkaisijalle, maks. 16 mm asennusputken halkaisijalle, min. 12 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,126 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 2 Kierre M8 Kiinnitysalue D maks. 16 mm Kiinnitysalue D min. 12 mm kiskolle rakovälillä (välillä) maks. 12 mm kiskolle rakovälillä (välillä) min. 11 mm Koko 12-16mm Korkeus 60 mm Levyn paksuus 1,5 mm Lisäys, materiaali teräs Lisäys, pinta kuumasinkitty Maks. Kiristysmomentti 3 Nm Materiaali teräs Metallivanteella kyllä Mitta A 22,5 mm Mitta B 20 mm Mitta C 28 mm Mitta G (mm) M6 Mitta H 60 mm Mitta L 46 mm Mitta t 1,5 mm Muovikannattimella ei Pinta = upottamalla kuumasinkitty Pituus 22,5 mm Pituus, ulkomitat 28 mm Pohjamitta 20 mm Rakoleveys 10 mm Vanteen valmistusmateriaali teräs Vastavanteella ei - Kaikki tyypit
- Lataukset
-
Tietolehti BS-N2-M-16 FT / 1187009 , 0.19MB , pdfLuettelo Fastening materials , 19.78MB , pdfEU-vaatimustenmukaisuusvakuutus BS-N2-M-16 FT / 1187009 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-N2-M-16 FT / 1187009 , 0.09MB , pdfAsennusohjeet Clamp clip N foot, metal , 3.00MB , pdf
