Bügelschelle 2056 RS-Fuß, 1-fach, Metalldruckwanne, FT
Tuotenro 1158365 | EAN-numero 4012197366186
- Tuotteen kuvaus
-

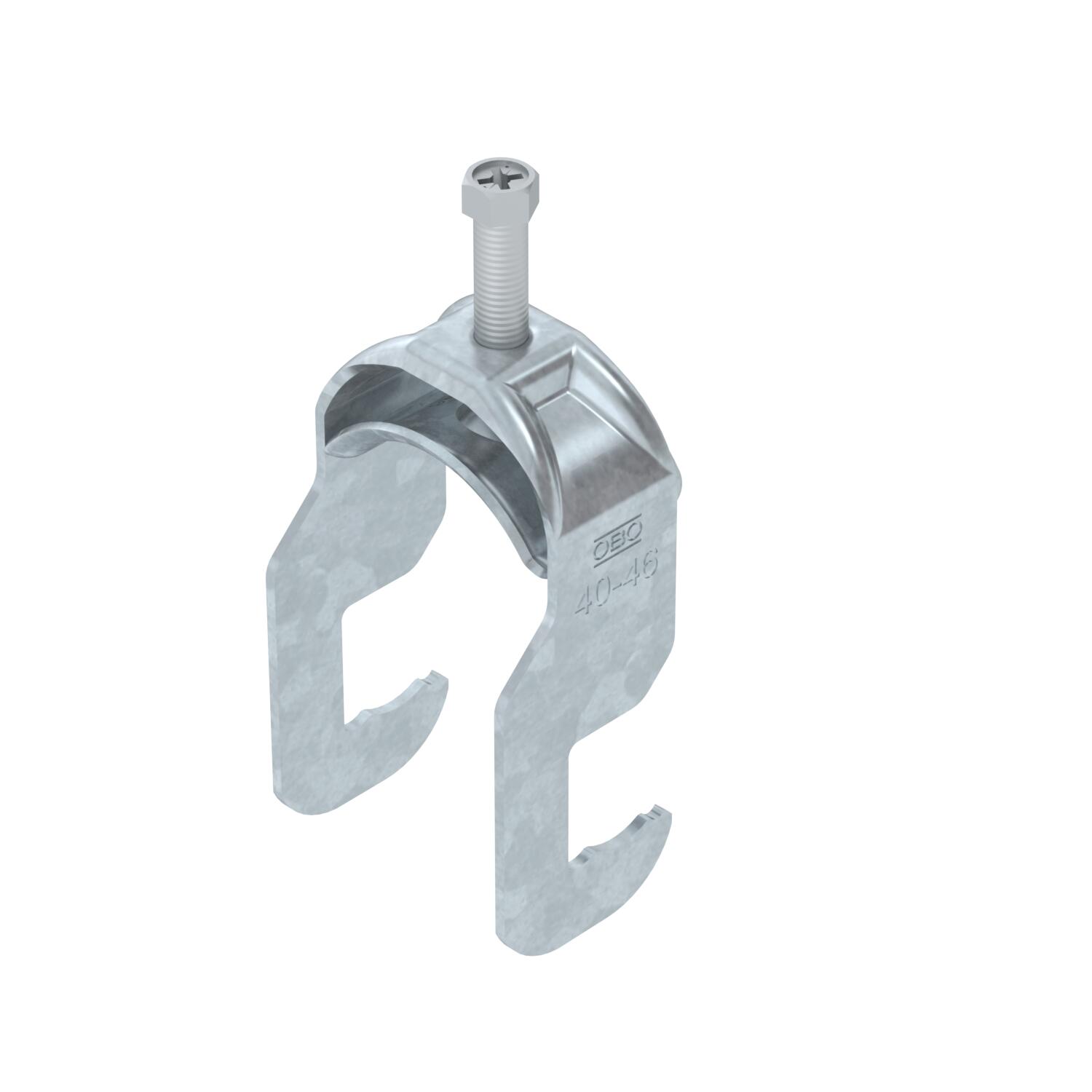

Tuotteen kuvausBügelschelle mit RS-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an Rundprofilen oder Rohren. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Passend zu allen Rundprofileisen bzw. Rohren mit Durchmesser bis 22 mm. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot

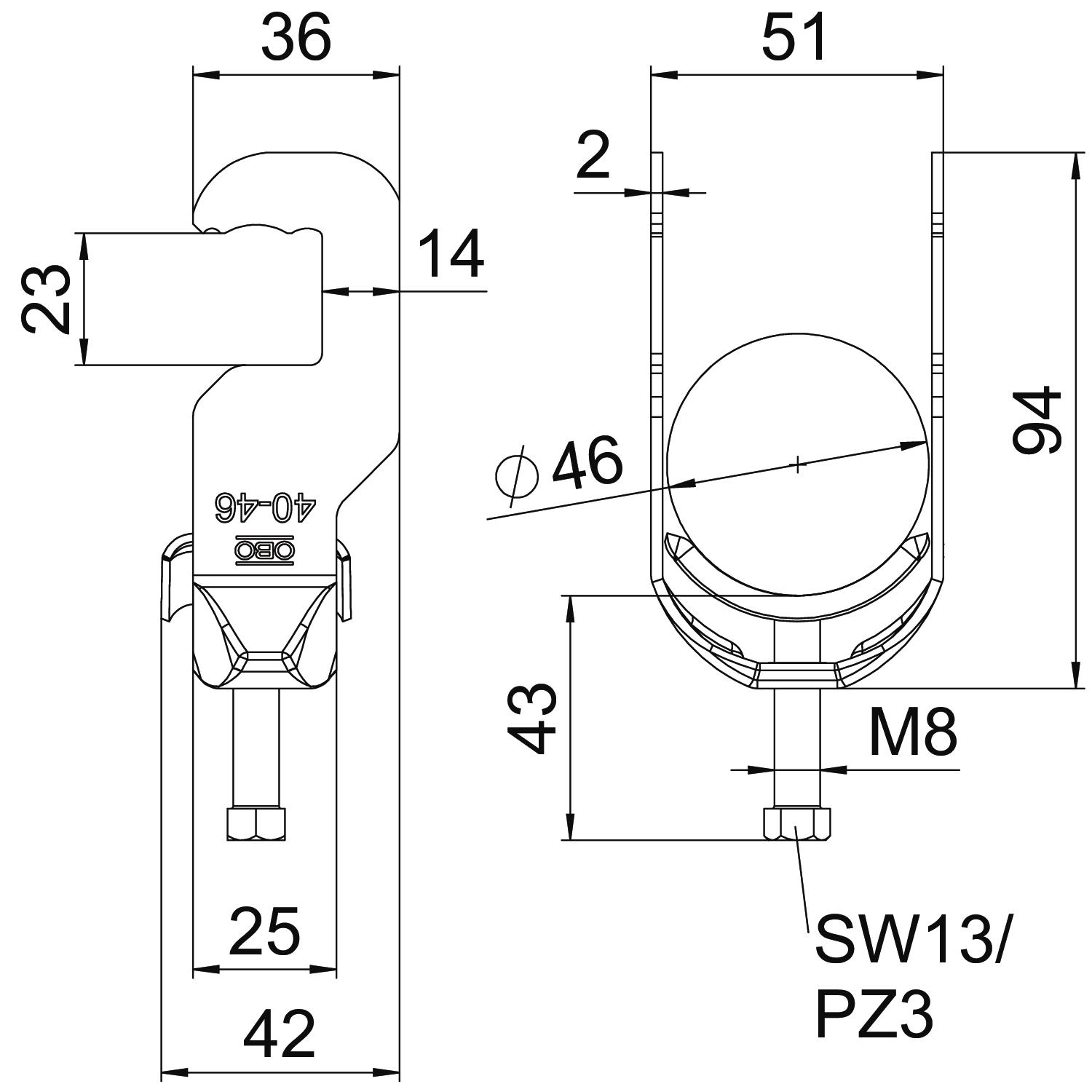

asennusputken halkaisijalle, maks. 46 mm asennusputken halkaisijalle, min. 40 mm Asennustapa Pyöreä profiili CO2-jalanjälki (GWP) kehdosta portille 0,4134 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kierre M8 Kiinnitysalue D maks. 46 mm Kiinnitysalue D min. 40 mm Koko 40-46 Korkeus 94 mm Levyn paksuus 2 mm Lisäys, materiaali teräs Lisäys, pinta kuumasinkitty Maks. Kiristysmomentti 5 Nm Materiaali teräs Metallivanteella kyllä Mitta A 36 mm Mitta B 51 mm Mitta C 42 mm Mitta E 14 mm Mitta G (mm) M8 Mitta H 94 mm Mitta L 43 mm Mitta t 2 mm Muovikannattimella ei Pinta = upottamalla kuumasinkitty Pituus 36 mm Pituus, ulkomitat 42 mm Pohjamitta 51 mm Rakoleveys 10 mm Vanteen valmistusmateriaali teräs Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-RS1-M-46 FT / 1158365 , 0.20MB , pdfEU-vaatimustenmukaisuusvakuutus BS-RS1-M-46 FT / 1158365 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-RS1-M-46 FT / 1158365 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-RS1-M-46 FT / 1158365 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-RS1-M-46 FT / 1158365 , 0.13MB , pdfAsennusohjeet Clamp clip RS foot, metal , 1.93MB , pdf
