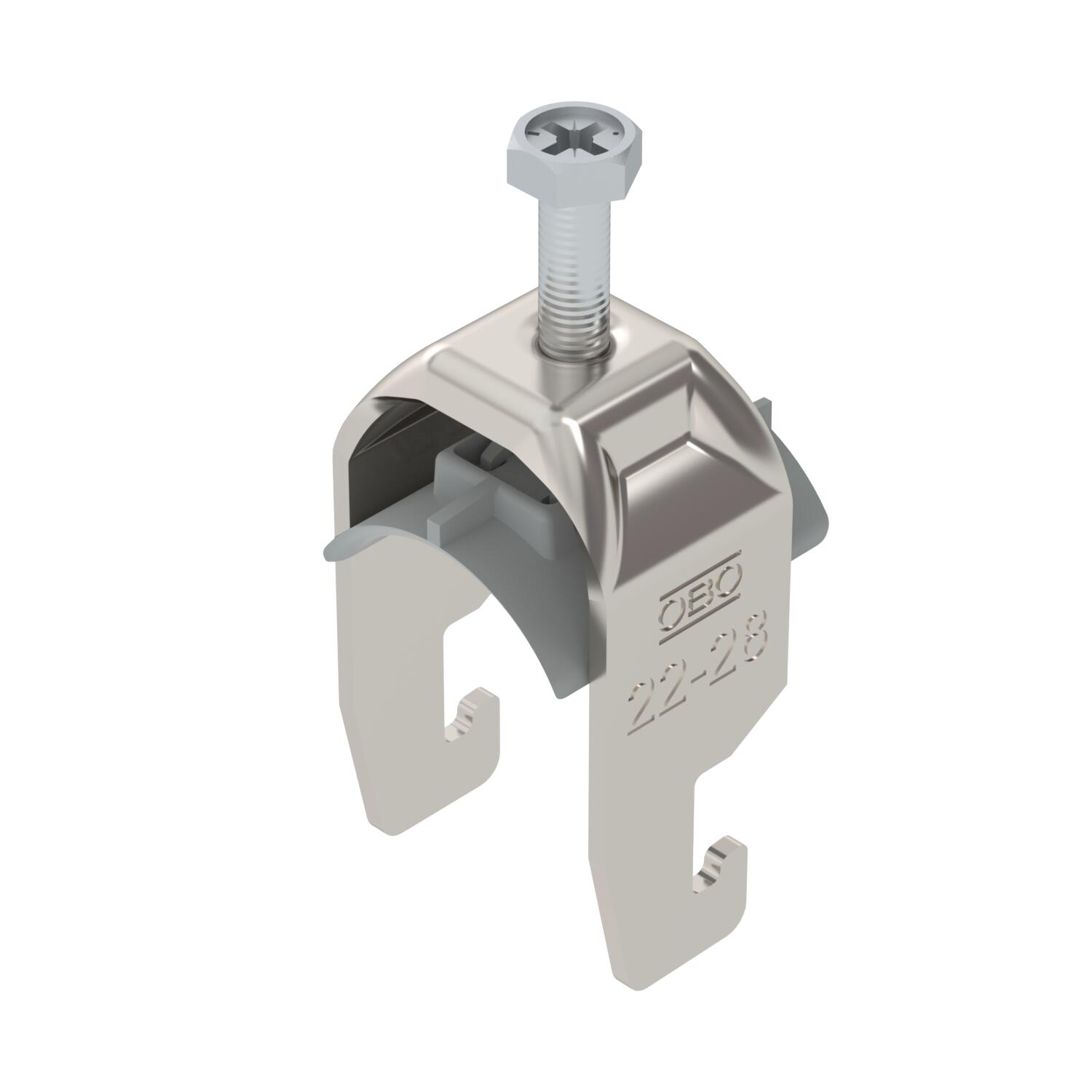

Bügelschelle 2056 U-Fuß, 1-fach, Kunststoffdruckwanne, A2
Tuotenro 1186822 | EAN-numero 4012196851409
- Tuotteen kuvaus
-
Tuotteen kuvausBügelschelle mit U-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot

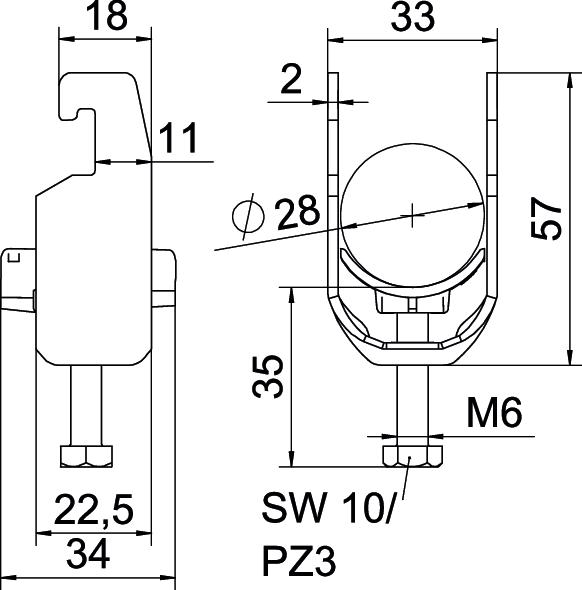

asennusputken halkaisijalle, maks. 28 mm asennusputken halkaisijalle, min. 22 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,296 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kierre M6 Kiinnitysalue D maks. 28 mm Kiinnitysalue D min. 22 mm kiskolle rakovälillä (välillä) maks. 22 mm kiskolle rakovälillä (välillä) min. 18 mm Koko 22-28mm Korkeus 57 mm Levyn paksuus 2 mm Lisäys, materiaali ruostumaton teräs Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 3 Nm Materiaali teräs, ruostumaton 1.4301 Metallivanteella ei Mitta A 22,5 mm Mitta B 33 mm Mitta C 34 mm Mitta G (mm) M6 Mitta H 57 mm Mitta L 35 mm Mitta t 2 mm Muovikannattimella kyllä Pinta kirkas, jälkikäsitelty Pituus 22,5 mm Pituus, ulkomitat 34 mm Pohjamitta 33 mm Rakoleveys 10 mm Vanteen valmistusmateriaali muovi Vanteen valmistusmateriaalin laatu polypropeeni Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-U1-K-28 A2 / 1186822 , 0.20MB , pdfEU-vaatimustenmukaisuusvakuutus BS-U1-K-28 A2 / 1186822 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-U1-K-28 A2 / 1186822 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-U1-K-28 A2 / 1186822 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-U1-K-28 A2 / 1186822 , 0.12MB , pdfMerkkihyväksyntä VDE Zeichengenehmigung BS-H, BS-U, BS-N , 0.35MB , pdfAsennusohjeet Clamp clip U foot, plastic , 3.09MB , pdf
