Bügelschelle 2056 U-Fuß, 1-fach, Kunststoffdruckwanne, Al 52 | 58 | 2

Bügelschelle 2056 U-Fuß, 1-fach, Kunststoffdruckwanne, Al

Tuotenro 1186956 | EAN-numero 4012196852109

Tuotenro / Tyyppi

Kiinnitysalue D min.

Kiinnitysalue D maks.

Maks. Kiristysmomentti	2 Nm

Tuotteen kuvaus

Tuotteen kuvaus

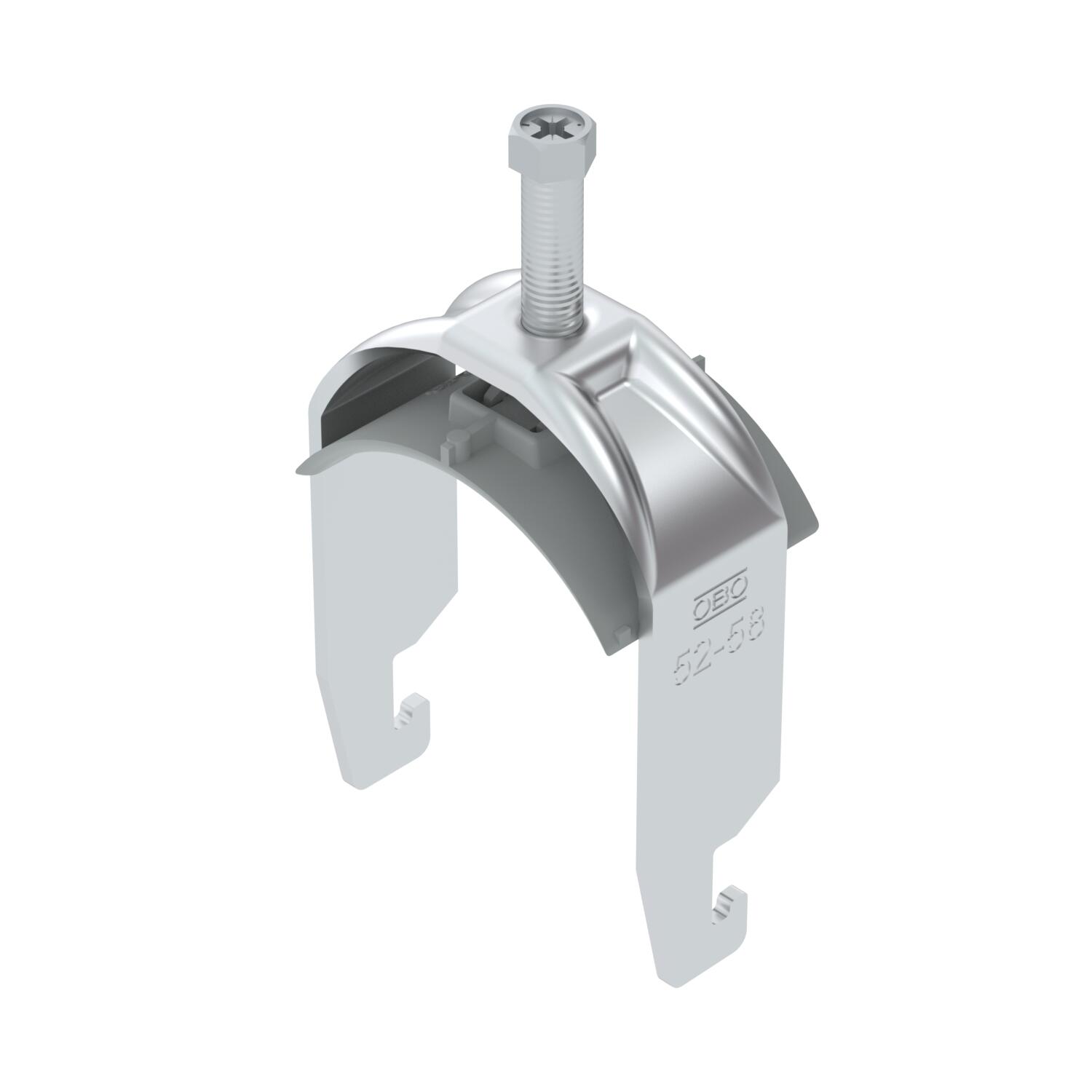

Bügelschelle mit U-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.

Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle, maks.	58 mm
asennusputken halkaisijalle, min.	52 mm
Asennustapa	Asennuskisko
CO2-jalanjälki (GWP) kehdosta portille	0,5792 kg CO2e / 1 Kappale
Halogeeniton	kyllä
Kaapelien/asennusputkien lukumäärä	1
Kierre	M8
Kiinnitysalue D maks.	58 mm
Kiinnitysalue D min.	52 mm
kiskolle rakovälillä (välillä) maks.	22 mm
kiskolle rakovälillä (välillä) min.	18 mm
Koko	52-58mm
Korkeus	89 mm
Levyn paksuus	2,5 mm
Lisäys, materiaali	alumiini
Lisäys, pinta	käsittelemätön
Maks. Kiristysmomentti	2 Nm

Materiaali	alumiini

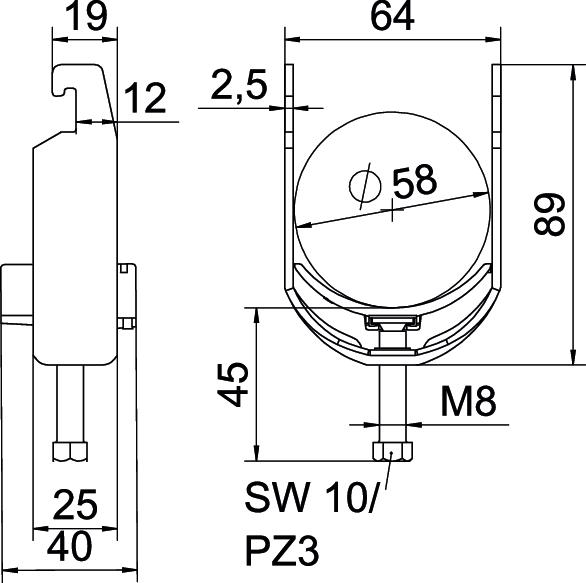

Mitta A	25 mm
Mitta B	64 mm
Mitta C	40 mm
Mitta G (mm)	M8
Mitta H	89 mm
Mitta L	45 mm
Mitta t	2,5 mm
Muovikannattimella	kyllä
Pituus	25 mm
Pituus, ulkomitat	40 mm
Pohjamitta	64 mm
Rakoleveys	10 mm
Vanteen valmistusmateriaali	muovi
Vanteen valmistusmateriaalin laatu	polypropeeni
Vastavanteella	ei

Kaikki tyypit

Kaikki tyypit

Tyyppi	Kiinnitysalue D min.	Kiinnitysalue D maks.	Maks. Kiristysmomentti	Tuotenro	Määrä	pienin myyntiyksikkö
BS-U1-K-12 ALU	8 mm	12 mm	2 Nm	1186902	Kappale	50 Kappale
BS-U1-K-16 ALU	12 mm	16 mm	2 Nm	1186909	Kappale	50 Kappale
BS-U1-K-22 ALU	16 mm	22 mm	2 Nm	1186916	Kappale	50 Kappale
BS-U1-K-28 ALU	22 mm	28 mm	2 Nm	1186922	Kappale	50 Kappale
BS-U1-K-34 ALU	28 mm	34 mm	2 Nm	1186929	Kappale	50 Kappale
BS-U1-K-40 ALU	34 mm	40 mm	2 Nm	1186936	Kappale	50 Kappale
BS-U1-K-46 ALU	40 mm	46 mm	2 Nm	1186942	Kappale	50 Kappale
BS-U1-K-52 ALU	46 mm	52 mm	2 Nm	1186949	Kappale	50 Kappale
BS-U1-K-58 ALU	52 mm	58 mm	2 Nm	1186956	Kappale	50 Kappale
BS-U1-K-64 ALU	58 mm	64 mm	2 Nm	1186962	Kappale	50 Kappale
BS-U1-K-70 ALU	64 mm	70 mm	2 Nm	1186969	Kappale	50 Kappale
BS-U1-K-76 ALU	70 mm	76 mm	2 Nm	1186976	Kappale	50 Kappale
