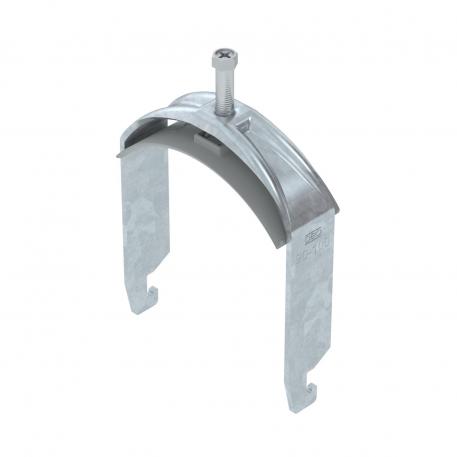

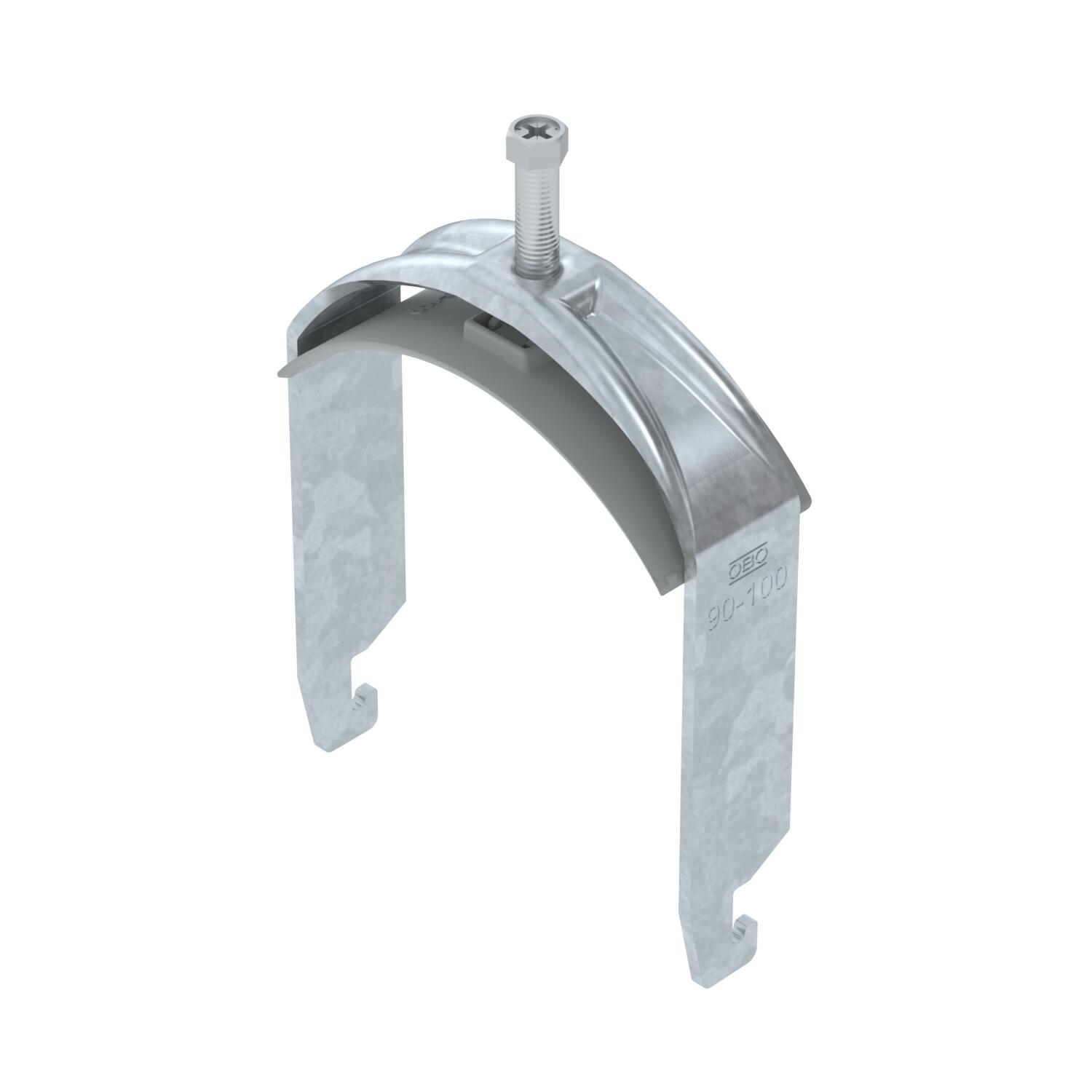

Bügelschelle 2056 U-Fuß, 1-fach, Kunststoffdruckwanne, FT 90 | 100 | 5

Bügelschelle 2056 U-Fuß, 1-fach, Kunststoffdruckwanne, FT

Tuotenro 1186797 | EAN-numero 4012196851201

Tuotenro / Tyyppi

Kiinnitysalue D min.

Kiinnitysalue D maks.

Maks. Kiristysmomentti

Tuotteen kuvaus

Tuotteen kuvaus

Bügelschelle mit U-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.

Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle, maks.	100 mm
asennusputken halkaisijalle, min.	90 mm
Asennustapa	Asennuskisko
CO2-jalanjälki (GWP) kehdosta portille	0,6475 kg CO2e / 1 Kappale
Halogeeniton	kyllä
Kaapelien/asennusputkien lukumäärä	1
Kierre	M8
Kiinnitysalue D maks.	100 mm
Kiinnitysalue D min.	90 mm
kiskolle rakovälillä (välillä) maks.	22 mm
kiskolle rakovälillä (välillä) min.	18 mm
Koko	90-100mm
Korkeus	134 mm
Levyn paksuus	3 mm
Lisäys, materiaali	teräs
Lisäys, pinta	kuumasinkitty
Maks. Kiristysmomentti	5 Nm

Materiaali	teräs

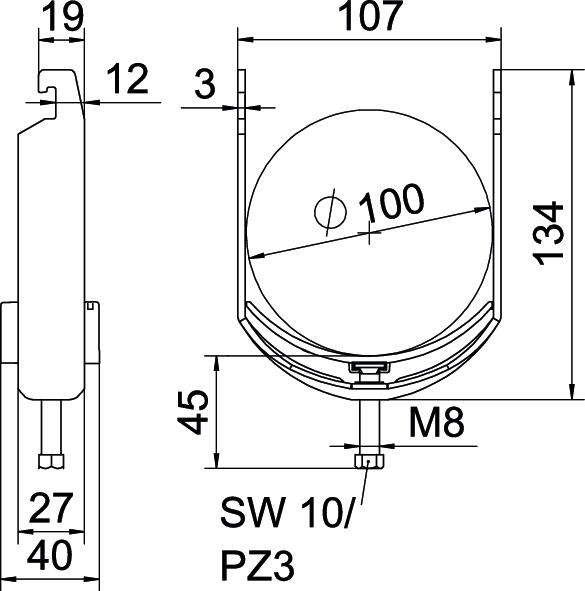

Mitta A	27 mm
Mitta B	107 mm
Mitta C	40 mm
Mitta G (mm)	M8
Mitta H	134 mm
Mitta L	45 mm
Mitta t	3 mm
Muovikannattimella	kyllä
Pinta	= upottamalla kuumasinkitty
Pituus	27 mm
Pituus, ulkomitat	40 mm
Pohjamitta	107 mm
Rakoleveys	10 mm
Vanteen valmistusmateriaali	muovi
Vanteen valmistusmateriaalin laatu	polypropeeni
Vastavanteella	ei

Kaikki tyypit

Kaikki tyypit

Tyyppi	Kiinnitysalue D min.	Kiinnitysalue D maks.	Maks. Kiristysmomentti	Tuotenro	Määrä	pienin myyntiyksikkö
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Kappale	100 Kappale
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Kappale	100 Kappale
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Kappale	100 Kappale
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Kappale	100 Kappale
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Kappale	100 Kappale
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Kappale	100 Kappale
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Kappale	100 Kappale
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Kappale	100 Kappale
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Kappale	100 Kappale
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Kappale	100 Kappale
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Kappale	50 Kappale
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Kappale	25 Kappale
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Kappale	25 Kappale
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Kappale	25 Kappale
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Kappale	25 Kappale
