Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, A4
Tuotenro 1186662 | EAN-numero 4012196850624
- Tuotteen kuvaus
-

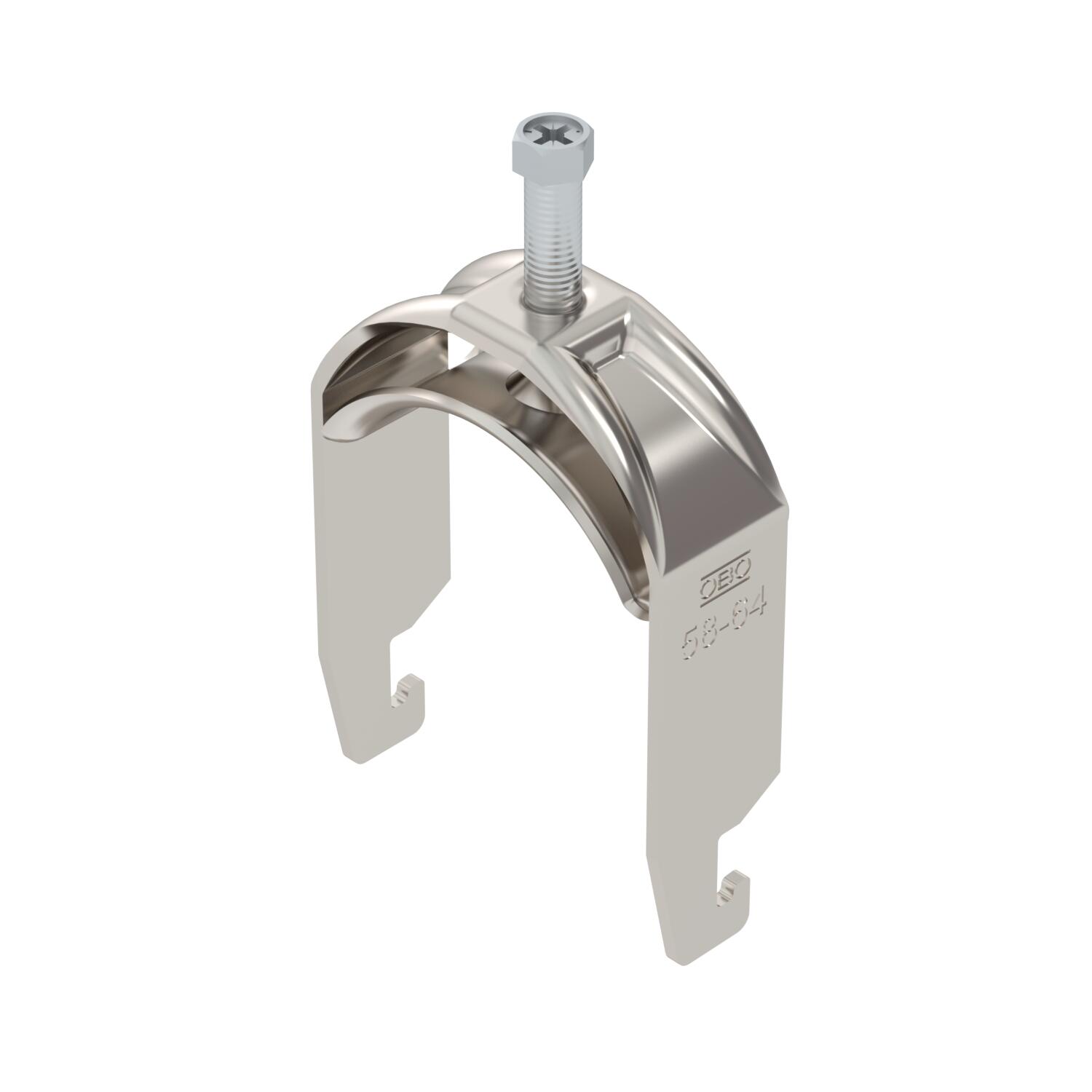

Tuotteen kuvausBügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot

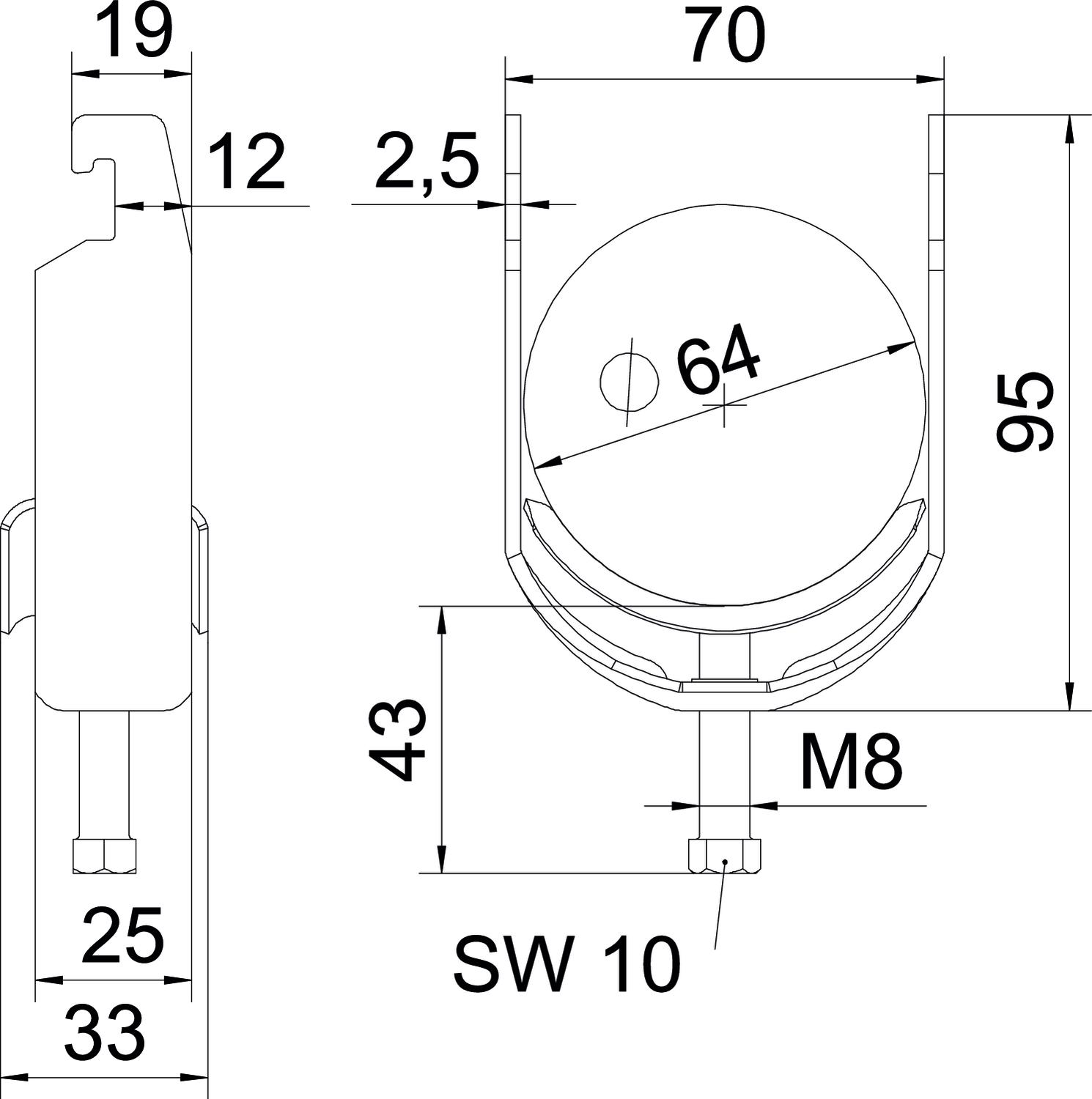

asennusputken halkaisijalle, maks. 64 mm asennusputken halkaisijalle, min. 58 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,7724 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 1 Kierre M8 Kiinnitysalue D maks. 64 mm Kiinnitysalue D min. 58 mm kiskolle rakovälillä (välillä) maks. 22 mm kiskolle rakovälillä (välillä) min. 18 mm Koko 58-64mm Korkeus 95 mm Levyn paksuus 2,5 mm Lisäys, materiaali ruostumaton teräs Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 5 Nm Materiaali teräs, ruostumaton 1.4571 Metallivanteella kyllä Mitta A 25 mm Mitta B 70 mm Mitta C 33 mm Mitta G (mm) M8 Mitta H 95 mm Mitta L 43 mm Mitta t 2,5 mm Pinta kirkas, jälkikäsitelty Pituus 25 mm Pituus, ulkomitat 33 mm Pohjamitta 70 mm Rakoleveys 10 mm Vanteen valmistusmateriaali ruostumaton teräs Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-U1-M-64 A4 / 1186662 , 0.26MB , pdfEU-vaatimustenmukaisuusvakuutus BS-U1-M-64 A4 / 1186662 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-U1-M-64 A4 / 1186662 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-U1-M-64 A4 / 1186662 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-U1-M-64 A4 / 1186662 , 0.12MB , pdfMerkkihyväksyntä VDE Zeichengenehmigung BS-H, BS-U, BS-N , 0.35MB , pdfAsiantuntijalausunto Funktionserhalt von Abstandschellen und Bügelschellen , 0.97MB , pdfAsennusohjeet Clamp clip U foot, metal , 2.86MB , pdf
