Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT 52 | 58 | 5

Bügelschelle 2056 U-Fuß, 1-fach, Metalldruckwanne, FT

Tuotenro 1186556 | EAN-numero 4012196850129

Tuotenro / Tyyppi

Kiinnitysalue D min.

Kiinnitysalue D maks.

Maks. Kiristysmomentti

Tuotteen kuvaus

Tuotteen kuvaus

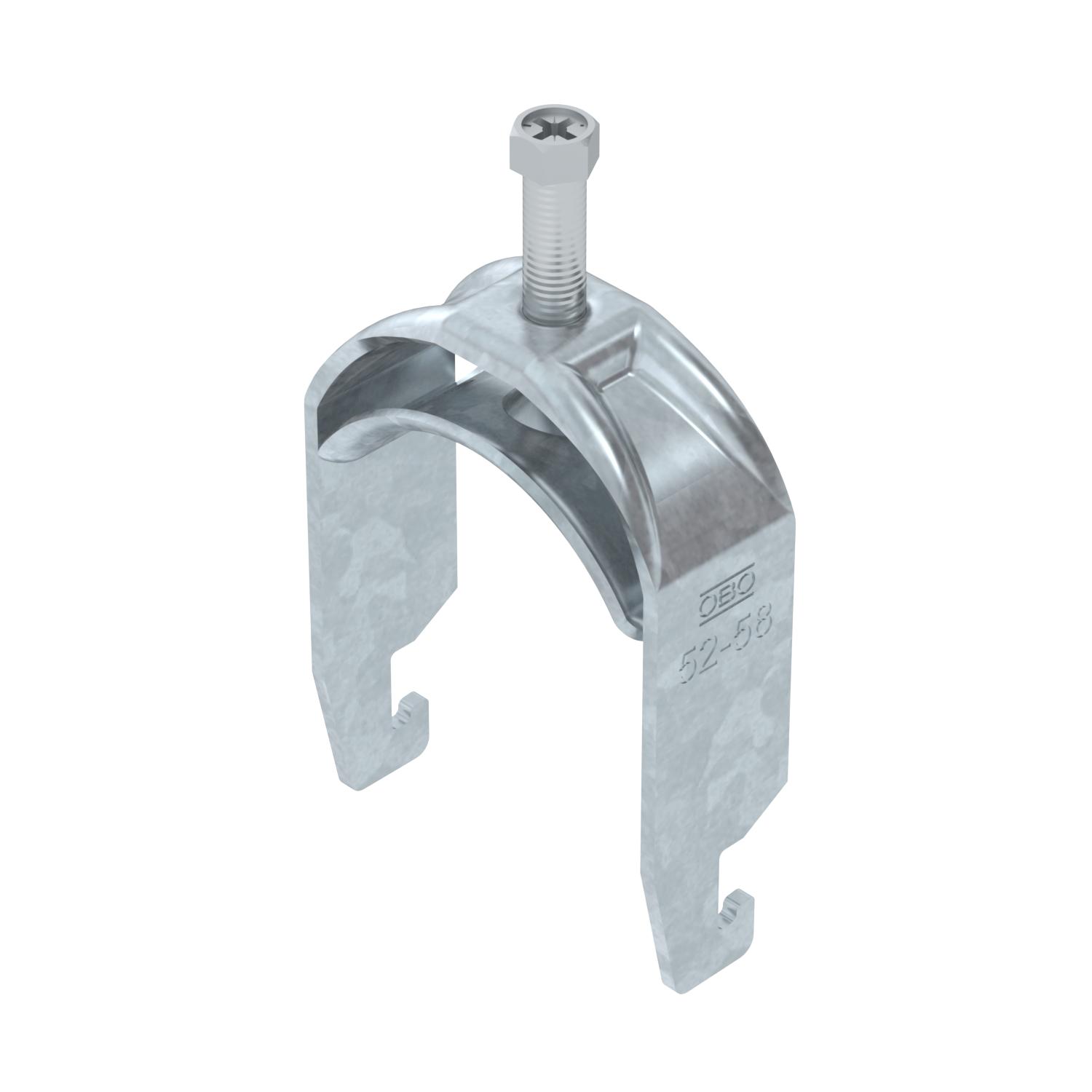

Bügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 1 Einzelkabel an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen-und Außenbereich. Der Einsatz einer Gegenwanne wird empfohlen.

Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle, maks.	58 mm
asennusputken halkaisijalle, min.	52 mm
Asennustapa	Asennuskisko
CO2-jalanjälki (GWP) kehdosta portille	0,3232 kg CO2e / 1 Kappale
Halogeeniton	kyllä
Kaapelien/asennusputkien lukumäärä	1
Kierre	M8
Kiinnitysalue D maks.	58 mm
Kiinnitysalue D min.	52 mm
kiskolle rakovälillä (välillä) maks.	22 mm
kiskolle rakovälillä (välillä) min.	18 mm
Koko	52-58mm
Korkeus	89 mm
Levyn paksuus	2,5 mm
Lisäys, materiaali	teräs
Lisäys, pinta	kuumasinkitty
Maks. Kiristysmomentti	5 Nm

Materiaali	teräs
Metallivanteella	kyllä

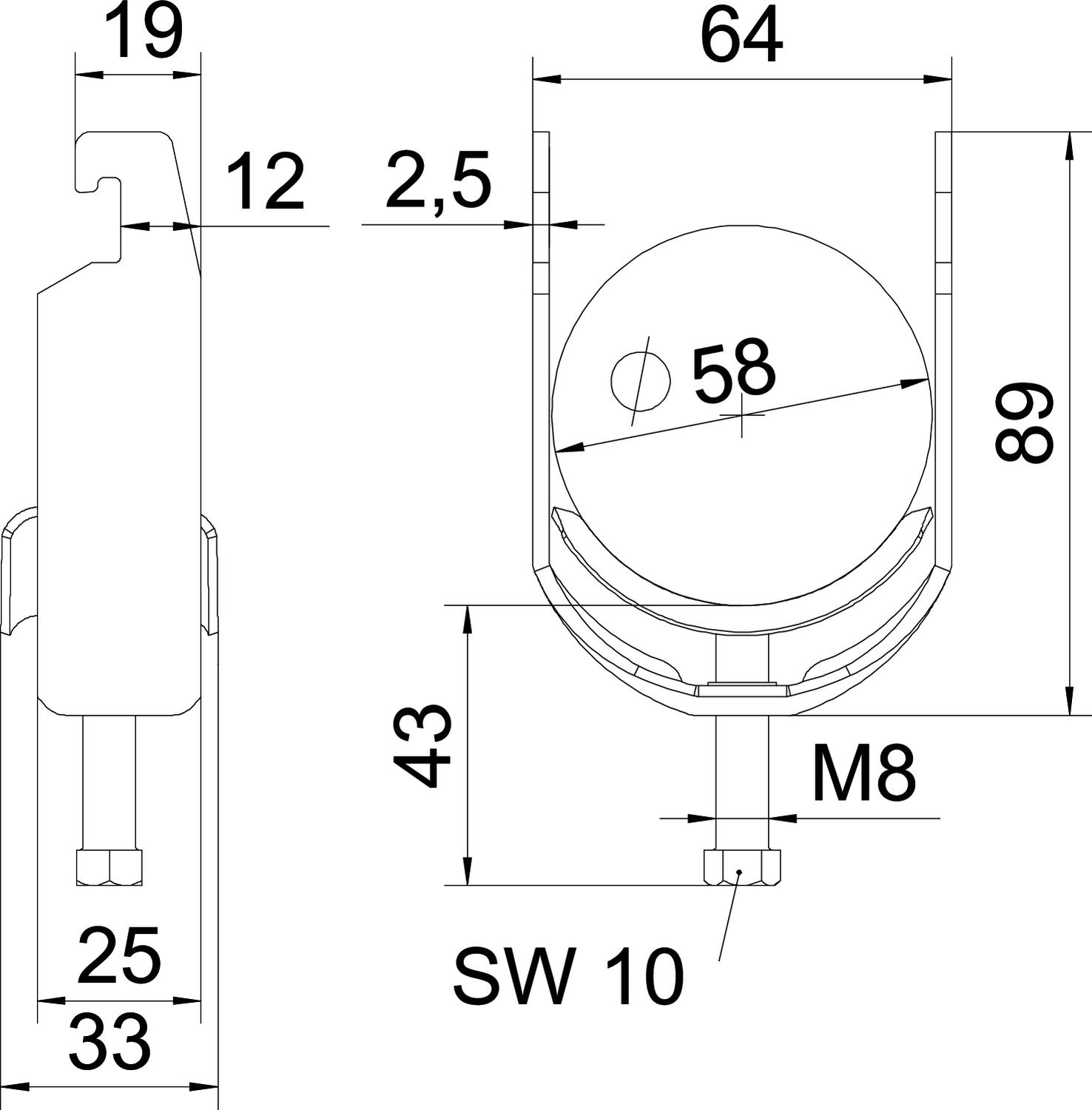

Mitta A	25 mm
Mitta B	64 mm
Mitta C	33 mm
Mitta G (mm)	M8
Mitta H	89 mm
Mitta L	43 mm
Mitta t	2,5 mm
Palonkestävyys	kyllä
Pinta	= upottamalla kuumasinkitty
Pituus	25 mm
Pituus, ulkomitat	33 mm
Pohjamitta	64 mm
Rakoleveys	10 mm
Vanteen valmistusmateriaali	teräs
Vastavanteella	ei

Kaikki tyypit

Kaikki tyypit

Tyyppi	Kiinnitysalue D min.	Kiinnitysalue D maks.	Maks. Kiristysmomentti	Tuotenro	Määrä	pienin myyntiyksikkö
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Kappale	100 Kappale
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Kappale	100 Kappale
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Kappale	100 Kappale
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Kappale	100 Kappale
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Kappale	100 Kappale
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Kappale	100 Kappale
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Kappale	100 Kappale
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Kappale	100 Kappale
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Kappale	100 Kappale
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Kappale	100 Kappale
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Kappale	50 Kappale
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Kappale	25 Kappale
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Kappale	25 Kappale
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Kappale	25 Kappale
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Kappale	25 Kappale
