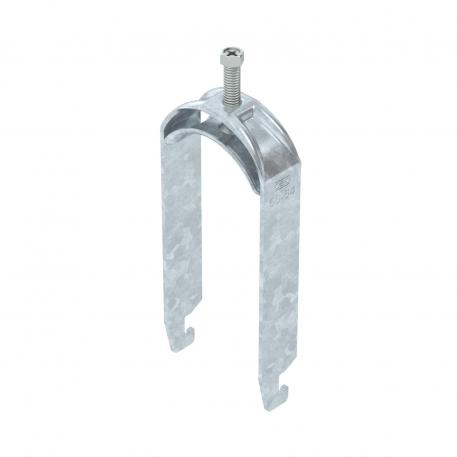

Bügelschelle 2056 U-Fuß, 2-fach, Metalldruckwanne, FT
Tuotenro 1186563 | EAN-numero 4012196850174
- Tuotteen kuvaus
-
Tuotteen kuvausBügelschelle mit U-Fuß, Metalldruckwanne mit gerundeten Kanten für Kabelschutz. Zur vertikalen und horizontalen Montage von 2 Einzelkabeln an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot
asennusputken halkaisijalle, maks. 64 mm asennusputken halkaisijalle, min. 58 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,5458 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 2 Kierre M8 Kiinnitysalue D maks. 64 mm Kiinnitysalue D min. 58 mm kiskolle rakovälillä (välillä) maks. 22 mm kiskolle rakovälillä (välillä) min. 18 mm Koko 58-64mm Korkeus 165 mm Levyn paksuus 2,5 mm Lisäys, materiaali teräs Lisäys, pinta kuumasinkitty Maks. Kiristysmomentti 5 Nm Materiaali teräs Metallivanteella kyllä Mitta A 25 mm Mitta B 70 mm Mitta C 33 mm Mitta G (mm) M8 Mitta H 165 mm Mitta L 43 mm Mitta t 2,5 mm Muovikannattimella ei Palonkestävyys kyllä Pinta = upottamalla kuumasinkitty Pituus 25 mm Pituus, ulkomitat 33 mm Pohjamitta 70 mm Rakoleveys 10 mm Vanteen valmistusmateriaali teräs Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-U2-M-64 FT / 1186563 , 0.19MB , pdfLuettelo Fastening materials , 19.78MB , pdfEU-vaatimustenmukaisuusvakuutus BS-U2-M-64 FT / 1186563 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-U2-M-64 FT / 1186563 , 0.09MB , pdfAsennusohjeet Clamp clip U foot, metal , 2.86MB , pdf
