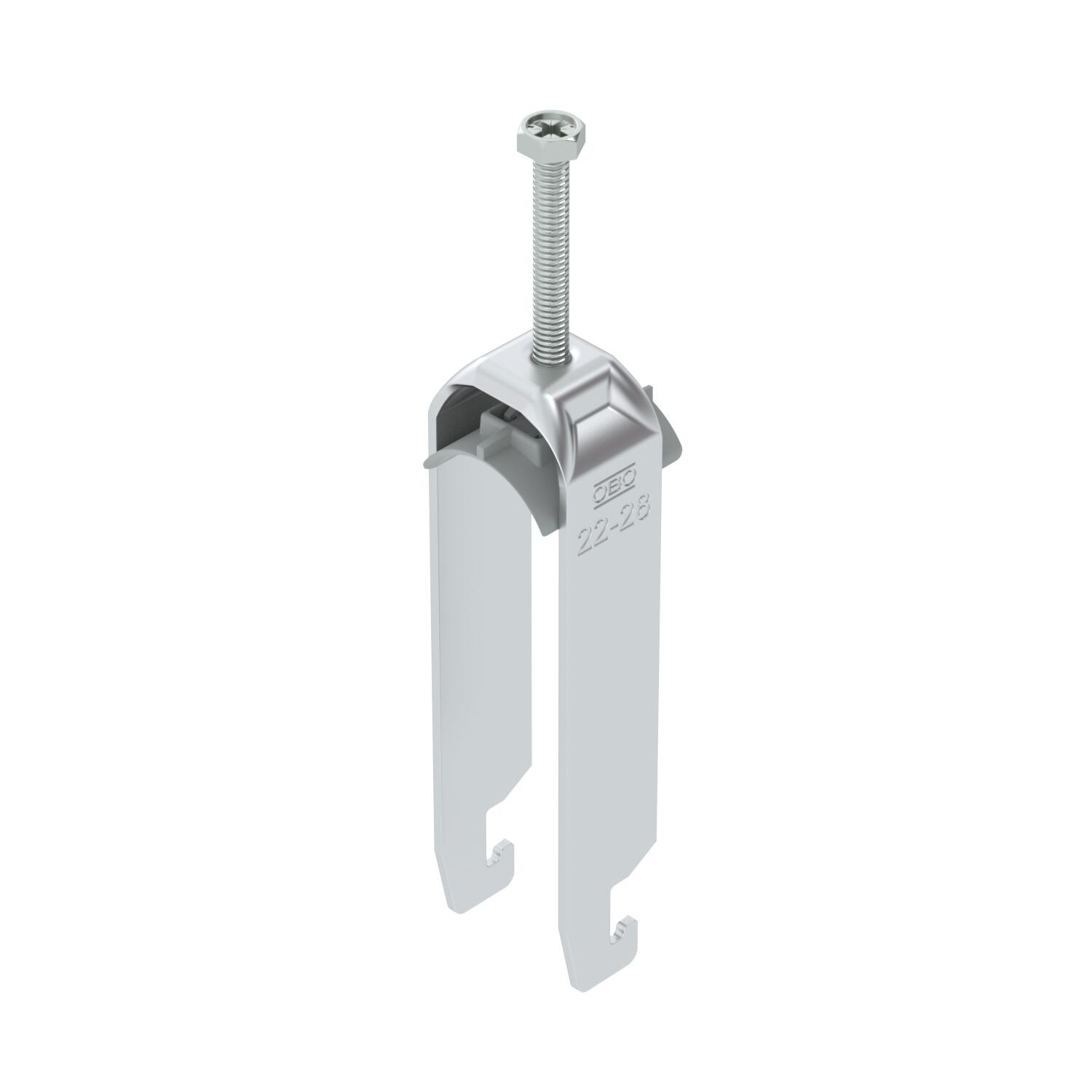

Bügelschelle 2056 U-Fuß, 3-fach, Kunststoffdruckwanne, Al
Tuotenro 1186924 | EAN-numero 4012196851928
- Tuotteen kuvaus
-
Tuotteen kuvausBügelschelle mit U-Fuß, Kunststoffdruckwanne aus Polypropylen. Zur vertikalen und horizontalen Montage von 3 Einzelkabeln an C-Profilschiene. Für Schlitzweite 18 - 22 mm. Mit 1-gängiger Schraube an Druckwanne, universeller Sechskant-Schraubenkopf SW10, mit Schlitz und Kreuzschlitz. Geeignet für Montage im Innen- und Außenbereich. Mehrere Kabel sollten durch Doppelwannen getrennt werden. Der Einsatz einer Gegenwanne wird empfohlen.
-
- Tekniset tiedot
-
Tekniset tiedot

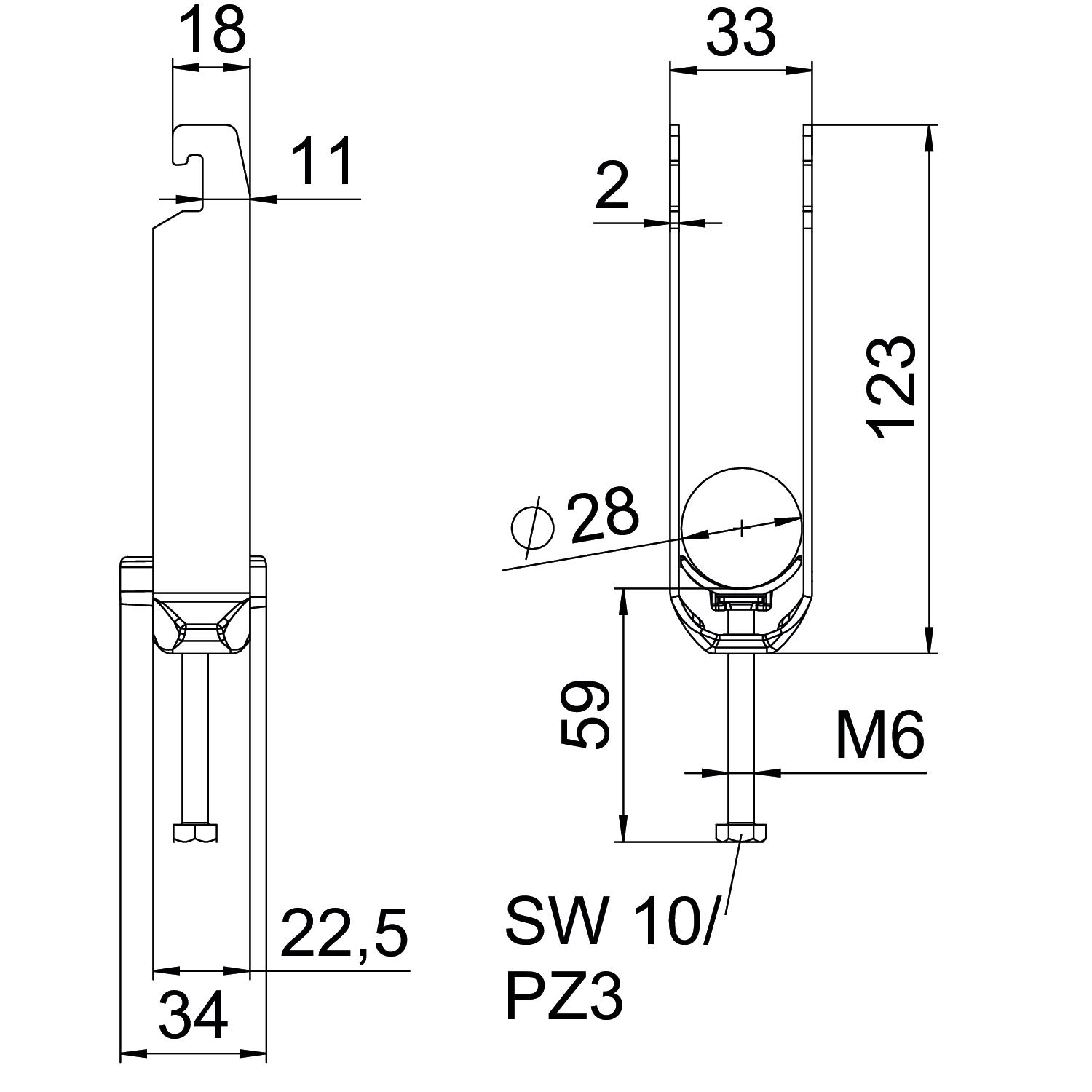

asennusputken halkaisijalle, maks. 28 mm asennusputken halkaisijalle, min. 22 mm Asennustapa Asennuskisko CO2-jalanjälki (GWP) kehdosta portille 0,4938 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 3 Kierre M6 Kiinnitysalue D maks. 28 mm Kiinnitysalue D min. 22 mm kiskolle rakovälillä (välillä) maks. 22 mm kiskolle rakovälillä (välillä) min. 18 mm Koko 22-28mm Korkeus 123 mm Levyn paksuus 2 mm Lisäys, materiaali alumiini Lisäys, pinta käsittelemätön Maks. Kiristysmomentti 3 Nm Materiaali alumiini Metallivanteella ei Mitta A 22,5 mm Mitta B 33 mm Mitta C 34 mm Mitta G (mm) M6 Mitta H 123 mm Mitta L 59 mm Mitta t 2 mm Muovikannattimella kyllä Pituus 22,5 mm Pituus, ulkomitat 34 mm Pohjamitta 33 mm Rakoleveys 10 mm Vanteen valmistusmateriaali muovi Vanteen valmistusmateriaalin laatu polypropeeni Vastavanteella ei - Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti BS-U3-K-28 ALU / 1186924 , 0.19MB , pdfLuettelo Fastening materials , 19.78MB , pdfEU-vaatimustenmukaisuusvakuutus BS-U3-K-28 ALU / 1186924 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus BS-U3-K-28 ALU / 1186924 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus BS-U3-K-28 ALU / 1186924 , 0.13MB , pdfRoHS Vaatimustenmukaisuusvakuutus BS-U3-K-28 ALU / 1186924 , 0.13MB , pdfAsennusohjeet Clamp clip U foot, plastic , 3.09MB , pdf
