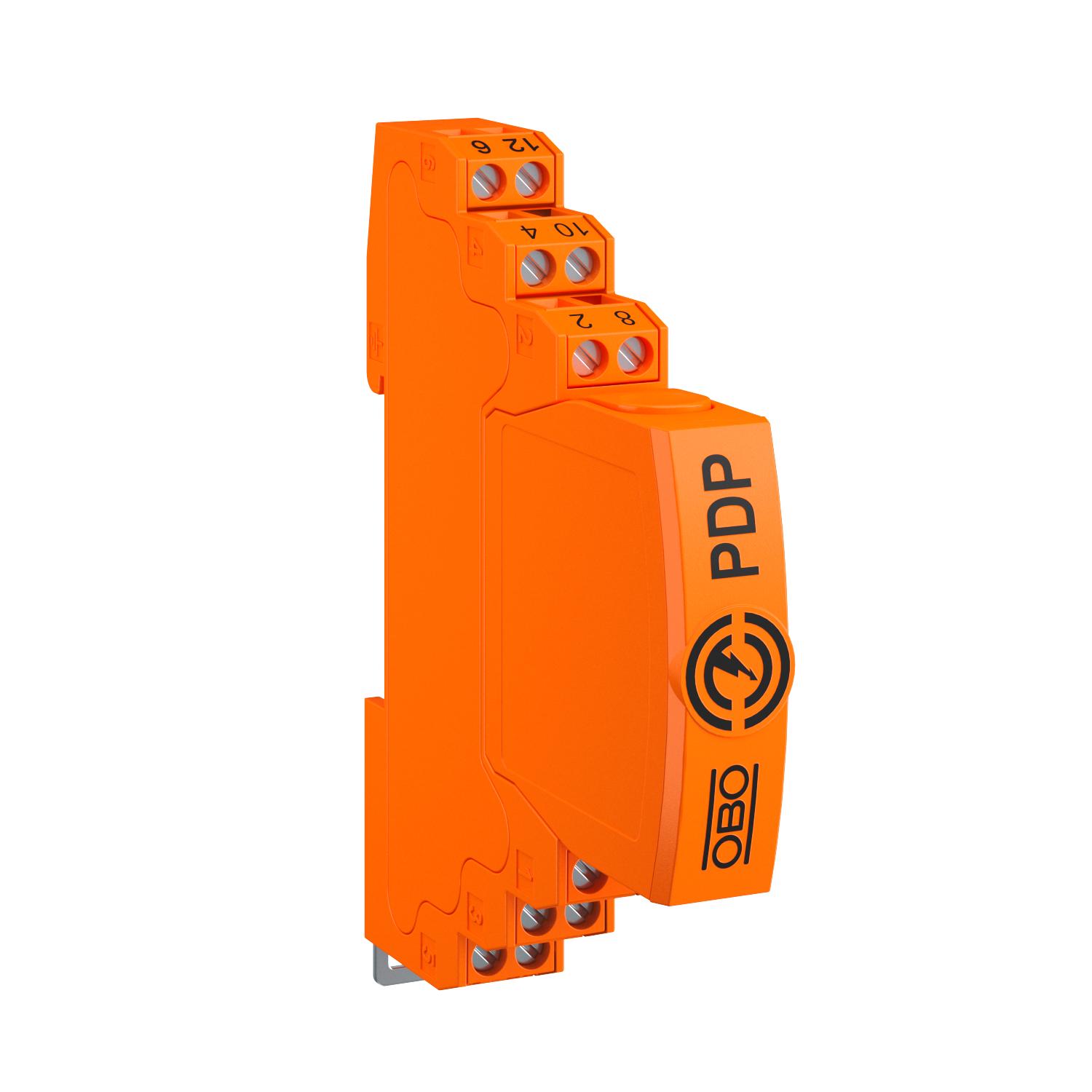

Datalinjojen ylijännitesuoja pistoliitännällä, 2x2-napainen, epäsuora suojamaadoitus, 24 V

Tuotenro 5080329 | EAN-numero 4012196742042

Tuotenro / Tyyppi	5080329 / PDP-2x2-24-I

Napojen lukumäärä	4

Malli	2x2-napainen

Korkein jatkuva jännite AC	21 V

Korkein jatkuva jännite DC	30 V

Liittimet	Liitin

Tuotteen kuvaus

Tuotteen kuvaus

Kytkettävä datakaapelin suojaus, tyyppi T1+T2/D1+C2 käytettäväksi mittaus- ja ohjaustekniikassa
• Monijohtojärjestelmien suojalaite • Suora häiriösuojauksen potentiaalintasauskytkentä • Taajuusalue jopa 100 MHz • Maadoitus DIN-kiskon tai liitäntäjohdon kautta • Asennuksen leveys 12,5 mm • Järjestelmän korkea käytettävyys – ei signaalin keskeytystä ilman suojausmoduulia

Käyttö: MCR-tiedonsiirtolaitteiden yleinen salama- ja ylijännitesuojaus.

Tekniset tiedot

Tekniset tiedot

Asennus, tulo/lähtö	Liittimet ruuveilla
CO2-jalanjälki (GWP) kehdosta portille	0,7688 kg CO2e / 1 Kappale
Kaapelin poikkipinta-ala, jäykkä maks.	2,5 mm²
Kaapelin poikkipinta-ala, jäykkä min.	0,14 mm²
Kaapelin poikkipinta-ala, joustava maks.	1,5 mm²
Kaapelin poikkipinta-ala, joustava min.	0,14 mm²
Kaapelin poikkipinta-ala, monilankainen maks.	2,5 mm²
Kaapelin poikkipinta-ala, monilankainen min.	0,14 mm²
Kapasitanssi (johdin-johdin)	≤30 pF
Kapasitanssi (johdin-maa)	≤30 pF
Kategorie	Tyyppi T1+T2 / D1+C2
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Koko	24V
Kokonaispurkauskyky (10/350)	2,5 kA
Kokonaispurkauskyky (8/20)	20 kA
Korkein jatkuva jännite AC	21 V
Korkein jatkuva jännite DC	30 V

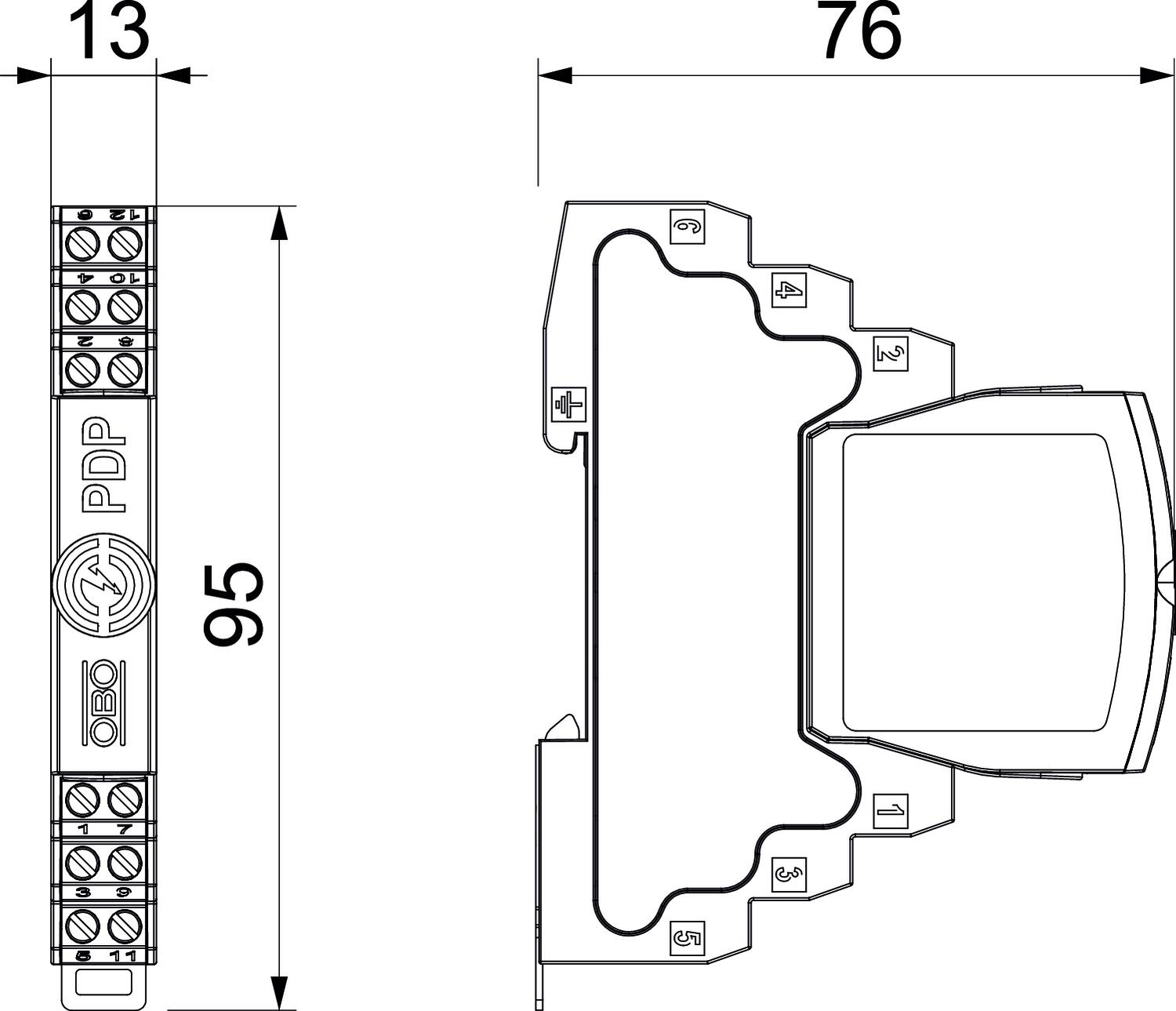

Korkeus	95 mm
Kotelointiluokka	IP20
Liittimet	Liitin
LPZ	0→2
Maadoitus:	Kytkentäkaapeli/asennuskisko
Malli	2x2-napainen

Merkinanto laitteessa	ei ole
Napojen lukumäärä	4
Nimelliskuormitusvirta AC	0,425 A
Nimelliskuormitusvirta DC	0,6 A
Nimellispurkausvirta (8/20 µs)	10 kA
Nimellispurkausvirta In C2 mukaan (yhteensä)	20 kA
Pitkittäisvastus	1.2 ± 5%
Pituus	76 mm
Pohjamitta	13 mm
Rajataajuus	100 MHz
Sarjavastus johdinta kohden	1,2 Ω ± 5%
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
SPD standardin IEC 61643-21 mukaan	Luokka I+II / D1+C2
Suojan liitäntä	kyllä
Suojaus	välillisesti
Suojaustaso johdin - johdin	150 V
Suojaustaso johdin - maa	1600 V
Suojaustaso suoja - maa (S-PE)	1300 V
Sykäysvirta	2,5 kA
Syöksyvirran kestävyys johdin - johdin	10 kV / 5 kA
Syöksyvirran kestävyys johdin - maa	10 kV / 5 kA
Tarkastusstandardi	IEC 61643-21
Väliinkytkentävaimennus (insertion loss)	≤3 dB
