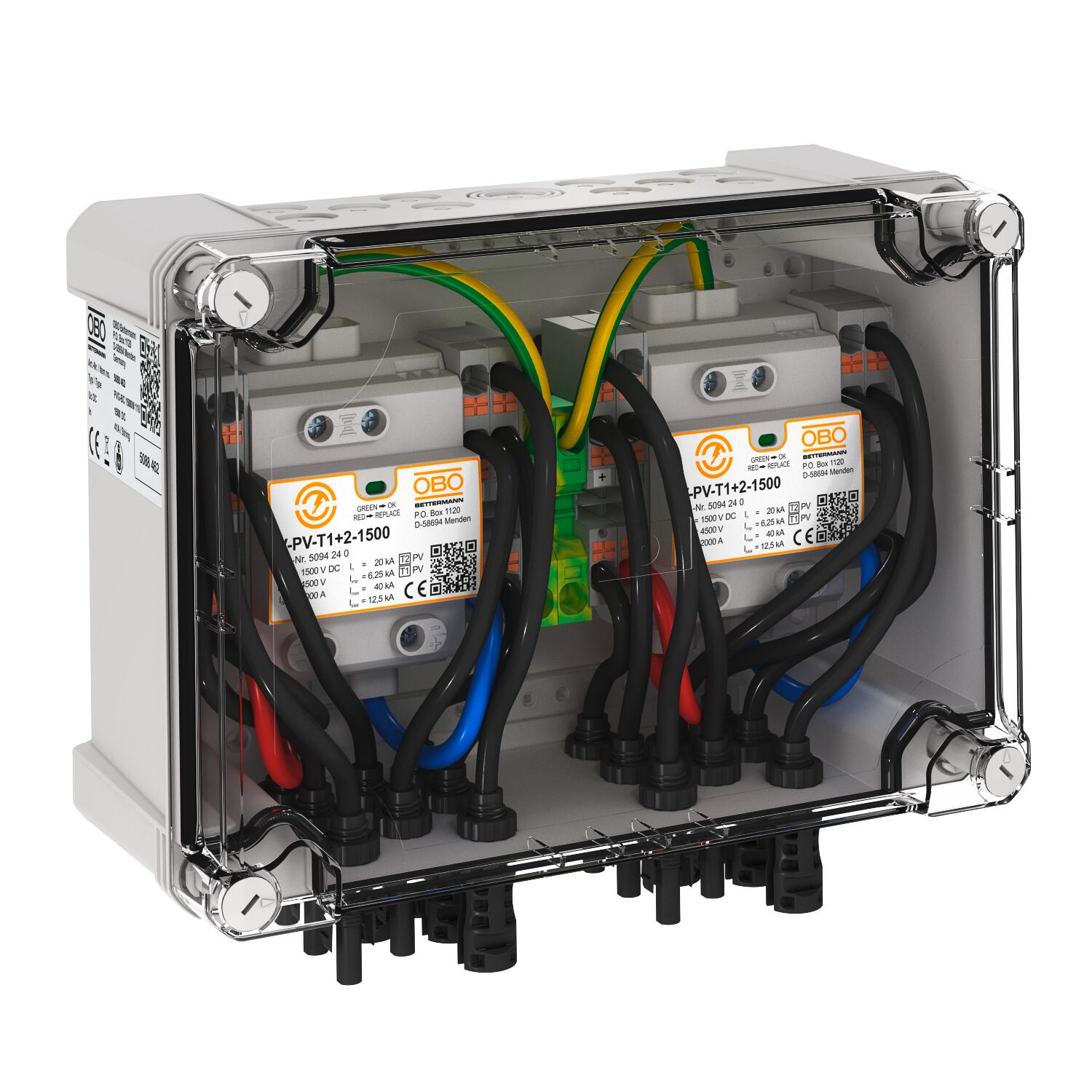

Generatoranschlusskasten Typ 1+2 für 2 x 3 String, Kombiableiter IP67

Generatoranschlusskasten Typ 1+2 für 2 x 3 String, Kombiableiter

Tuotenro 5088462 | EAN-numero 4012197426002

Tuotenro / Tyyppi	5088462 / PVG-BC1500M110

Kotelointiluokka	IP67

Tuotteen kuvaus

Tuotteen kuvaus

Generatoranschlusskasten Typ 1+2 mit original MC4-Evo 2 Anschlüssen zum Anschluss von 2 x 3 Strings. Zum DC-Schutz des Wechselrichters.

• Typ 1+2 Kombiableiter zum Blitzschutzpotentialausgleich nach EN 62305 (VDE 0185-305)

• Überspannungsschutz gemäß IEC 60364-7-712 (VDE 0100-712)

• niedriger DC-Schutzpegel: < 4,5 kV (Uoc max = 1.500V DC)

• 2 Schutzgeräte mit je drei PV-String-Eingang (MC4-Evo 2 Steckverbinder) und 1 PV-String-Ausgang (MC4-Evo 2 Steckverbinder) vorinstalliert, bis 57A DC pro Klemme

• Polycarbonat-Gehäuse (IP67, IK08), UV-resistent für den Außeneinsatz, inkl. Kabelverschraubung und Druckausgleichselement

Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	Holkkitiiviste
Anschlussart Generatoranschlusskasten	MC4-Evo 2
Asennustapa	esiasennettu kotelossa
CO2-jalanjälki (GWP) kehdosta portille	4,5606 kg CO2e / 1 Kappale
Enimmäispurkausvirta (8/20 μs)	40 kA
Entries per MPPT	3
Exits per MPPT	1
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	8 AWG
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	10 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	21 AWG
Johdon poikkipinta taipuisa (hienolankainen) min.	0,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	21 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	0,5 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	6 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	10 AWG
Johtojen läpivientien lukumäärä	1
Kalustettu kuormanerottimella	ei
Käyttöalueen lämpötila maks.	65 °C
Käyttöalueen lämpötila min.	-25 °C
Käyttölämpötila maks.	65 °C
Käyttölämpötila min.	-25 °C
Ketjun suojaus	ilman
Ketjutulojen lukumäärä	3
Koko	1500V DC
Korkein jatkuva jännite DC	1500 V

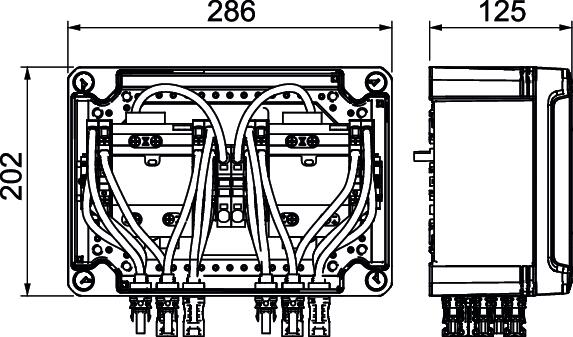

Korkeus	202 mm
Kotelointiluokka	IP67

Kotelon materiaali	PC
LPZ	0→2
Maks. Lähtövirta	57 A
Maks. Tulojännite DC	1500 V
Maks. Tulovirta ketjua kohden	57 A
Malli	Y-kytkentä
Merkinanto laitteessa	optinen
Napojen malli	muu
Nimellispurkausvirta (8/20 µs)	30 kA
Number of MPPTs	2
OBO_Nimelliskuormitusvirta (tulo-/lähtöliitin)	50 A
Pohjamitta	286 mm
Purkauskyky (8/20 µs) [yhteensä]	40 kA
Salamasyöksyvirta (10/350 μs)	6,25 kA
Salamasyöksyvirta (10/350) [yhteensä]	12,5 kA
Seurantatoiminto	ei
Soveltuu ulkokäyttöön	kyllä
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokka II
Suojaustaso IK-koodi	IK08
Syttymisaika	<25 ns
Syvyys	125 mm
Tarkastusluokka tyyppi 2	kyllä
Tulojen lukumäärä	3
Verkkotyyppi DC	kyllä
Verkon muoto	DC
