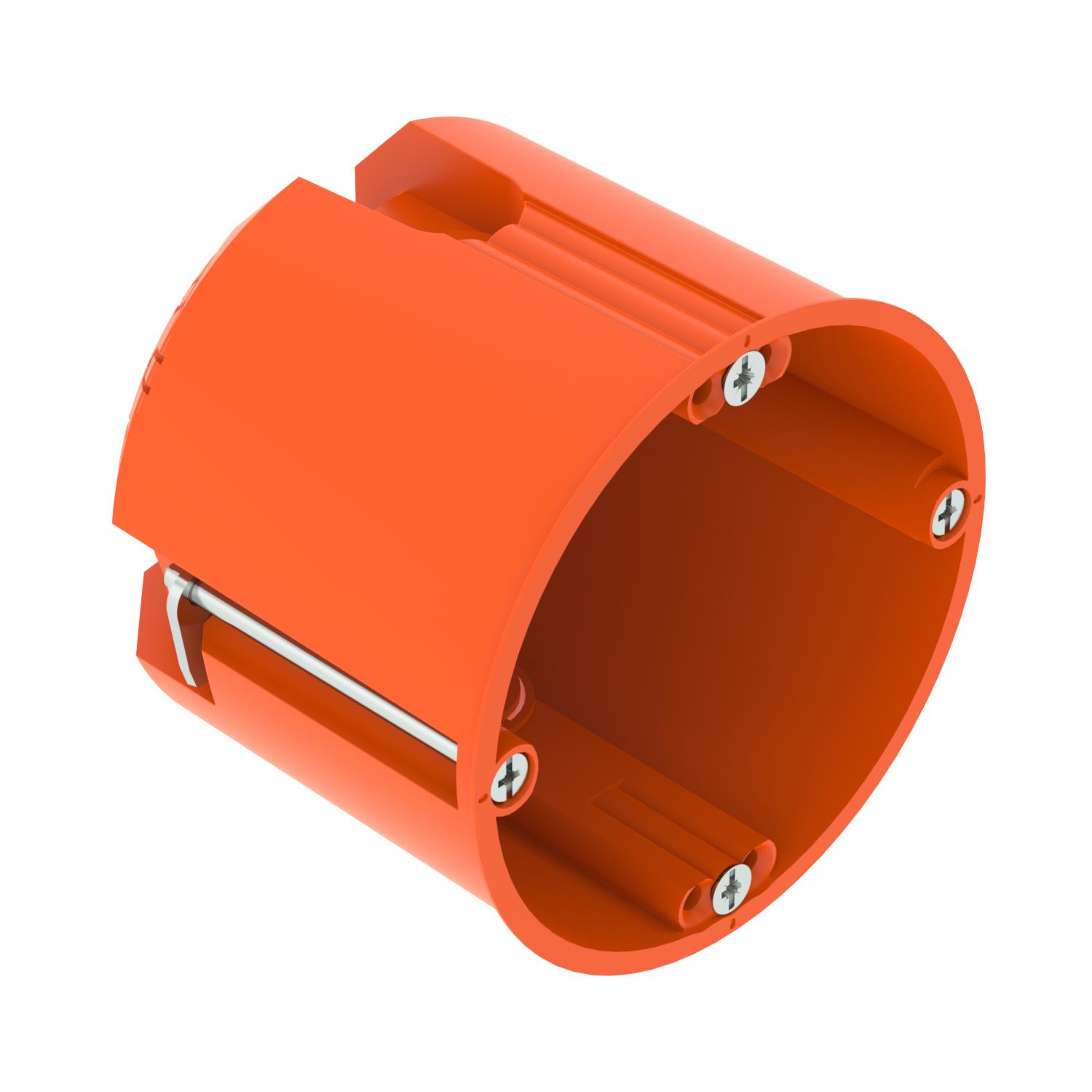

HW Levyseinäkoje- ja liitosrasia 61

Tuotenro 2003804 | EAN-numero 4012196687084

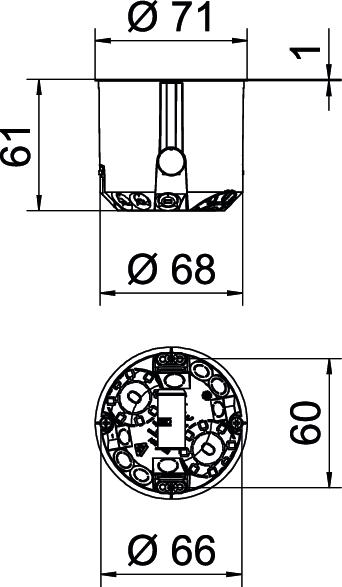

2003804 / HG 61
61 mm
68 mm
68 mm
20/25 mm
10
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Levyseinäkojerasia, asennus levyseiniin vähintään 61 mm asennussyvyydelle ja levyn paksuudella 5–40 mm.
• 2 x 3 kiinnitysholkkia ruuveille
• kojeruuvit, kiinnityslaatat
• 2 läpivientiä asennusputkille Ø 20 ja 25 mm
• 4 läpivientiä NYM-kaapeleille 3 x 1,5 mm
• 2 läpivientiä NYM-kaapeleille 3 x 2,5 mm² tai 5 x 1,5 mm²
• 2 läpivientiä NYM-kaapeleille 5 x 2,5 mm² tai 7 x 1,5 mm²
• Yhdistäminen muihin kojerasioihin liitosholkin avulla, tyyppi ZH 11-V
Toimituksen mukana: 10 liitosholkkia, tyyppi ZH 11-V
Testattu DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1 mukaisesti.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • halogeenivapaa, ei klooria, fluoria eikä bromia
  • paloapidättävä 850°C
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Suojausluokka IP 30
  • Halkaisija 68 mm
  • Nimellispoikkipinta 1,5-2,5 mm²
  • Nimellisjännite 400 V
Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle 20/25 mm
Asennustyyppi NYM-kaapelit, tietoverkkojohdot ja aallotetut asennusputket
CO2-jalanjälki (GWP) kehdosta portille 0,087 kg CO₂e / 1 Kappale
Halkaisija 68 mm
Halogeeniton kyllä
Ilmatiivis ei
Iskunkestävä kyllä
itsesammuva VDE 0471/IEC 60695-2-11 mukaan, testauslämpötila 850 °C
Johtojen läpiviennit 3 x 1,5 mm² 4
Johtojen läpiviennit 3 x 2,5 mm² / 5 x 1,5 mm² 2
Johtojen läpiviennit 3 x 2,5 mm² / 7 x 1,5 mm²5 2
Johtojen läpiviennit pienjännitteelle 2
Jyrsinreiän halkaisija 68 mm
Kannen kiinnitys Ruuvit
Kansi ilman
Kojeiden kiinnitys Ruuvit
Koko Ø68mm, H61mm
Korkeus 61 mm
Kotelointiluokka IP30
Kotelon läpivientitapa Murrettava aukkoaihio
Materiaali polypropeeni
Mitoitusjännite 400 V
Muoto pyöreä
Nimellispoikkipinta maks. 2,5 mm²
Nimellispoikkipinta min. 1,5 mm²
Nysät Liitosistukka
Ruuveilla kyllä
Sisäänvientien lukumäärä 10
Sisäkkeiden lukumäärä 1
Sopii levyn paksuudelle maks. 40 mm
Sopii levyn paksuudelle min. 5 mm
Väri oranssi
Kaikki tyypit

Kaikki tyypit

Tyyppi Korkeus Halkaisija Jyrsinreiän halkaisija asennusputken halkaisijalle Sisäänvientien lukumäärä Tuotenro Määrä pienin myyntiyksikkö
HG 61 61 mm 68 mm 68 mm 20/25 mm 10 2003804
25 Kappale
