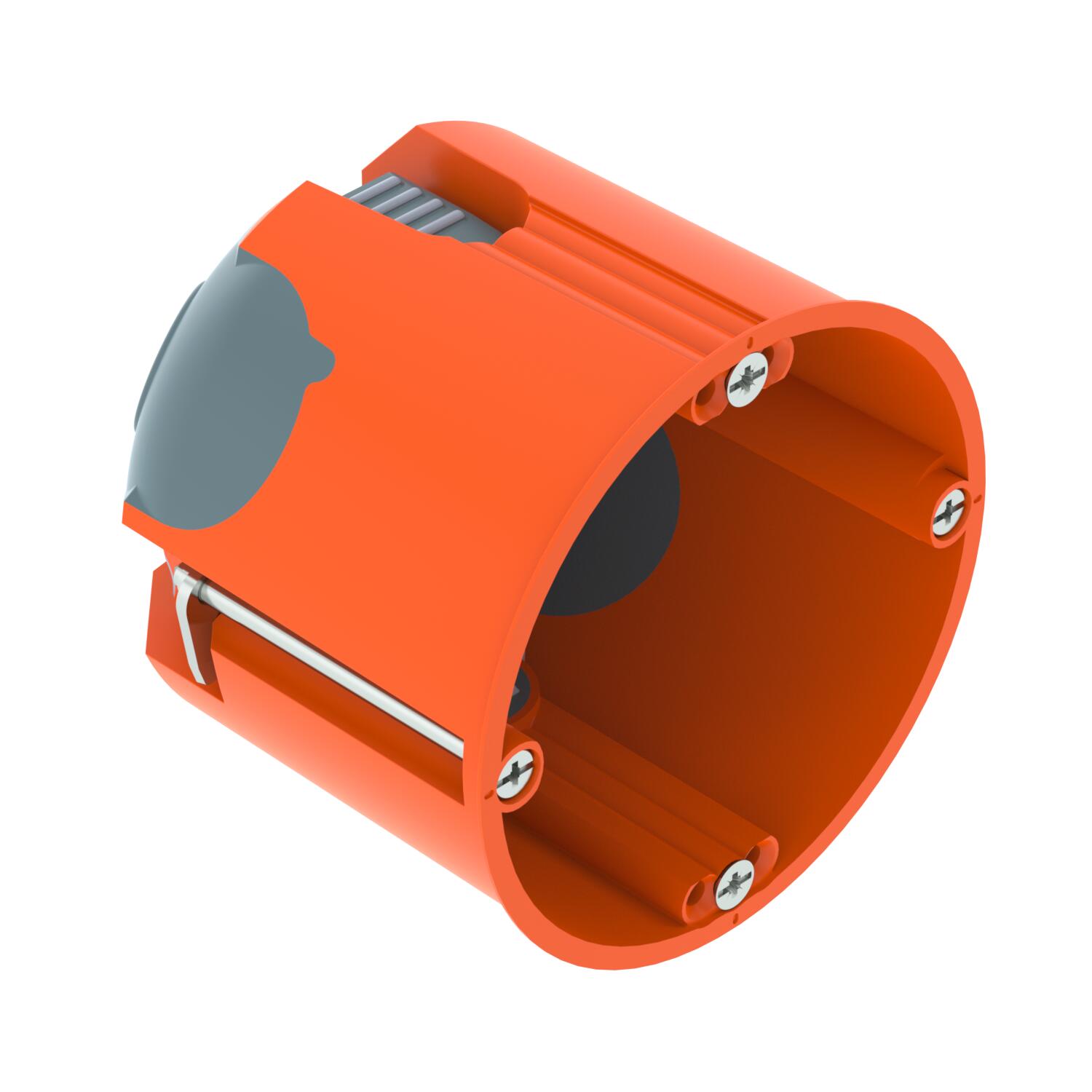

HW Levyseinäkoje- ja liitosrasia 61, ilmatiivis
Tuotenro 2003808 | EAN-numero 4012196715947
- Tuotteen kuvaus
-
Tuotteen kuvausHohlwand-Gerätedose mit luftdichten Membraneinführungen, für den Einsatz in Hohlwänden mit einer Einbautiefe von mindestens 61 mm und einer Plattenstärke von 5 - 40 mm.
• 2 x 3 Schraubdome
• Geräteschrauben, Klemmlaschen
• 2 Kombi-Rohreinführungen Ø 20 und 25 mm
• 4 Einführungen für NYM-Leitungen 3 x 1,5 mm
• 2 Einführungen für NYM-Leitungen 3 x 2,5 mm² oder 5 x 1,5 mm²
• 2 Einführungen für NYM-Leitungen 5 x 2,5 mm² oder 7 x 1,5 mm²
• Luftdichte Verbindung mit weiteren Gerätedosen über Verbindungsstutzen Typ ZH 11-V
• Schallschutz geprüft bis 70 dB nach ISO 10140-2
Lieferzubehör: 10 x Verbindungsstutzen Typ ZH 11-V
Testattu DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1 mukaisesti.
-
- Tekniset tiedot
-
Tekniset tiedot
Äänieristys testattu 70 dB asti ISO 10140-2 mukaan Aihion tyyppi NYM-kaapelit, tietoverkkojohdot ja aallotetut asennusputket asennusputken halkaisijalle 20/25 mm Asennusputkien läpiviennit Ø 20 / 25 mm 2 Halkaisija 68 mm Halogeeniton kyllä Ilmatiivis kyllä Iskunkestävä ei itsesammuva VDE 0471/IEC 60695-2-11 mukaan, testauslämpötila 850 °C Johtojen läpiviennit 3 x 1,5 mm² 4 Johtojen läpiviennit 3 x 2,5 mm² / 5 x 1,5 mm² 2 Johtojen läpiviennit 3 x 2,5 mm² / 7 x 1,5 mm²5 2 Jyrsinreiän halkaisija 68 mm Kannen kiinnitys Ruuvit Kansi ilman Kojeiden kiinnitys Ruuvit Koko Ø68mm, H61mm Kotelointiluokka IP30 Kotelon läpivientitapa Läpiviennin kalvotiiviste Materiaali polypropeeni / termoplastinen elastomeeri Mitoitusjännite 400 V Muoto pyöreä Nimellispoikkipinta maks. 2,5 mm² Nimellispoikkipinta min. 1,5 mm² Nysät Liitosistukka ROHS-vaatimusten mukainen kyllä Ruuveilla kyllä Sisäänvientien lukumäärä 10 Sisäkkeiden lukumäärä 1 Sopii levyn paksuudelle maks. 40 mm Sopii levyn paksuudelle min. 5 mm Tuotesarja WIN-sarja Väri oranssi/harmaa Mitat
Korkeus 61 mm CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-05-14T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 0,0889 kg CO2e / 1 Kappale CO₂ Footprint (GWP) 0,0889 kg CO₂e Declared Unit Kappale Declared Unit Quantity 1 - Kaikki tyypit
