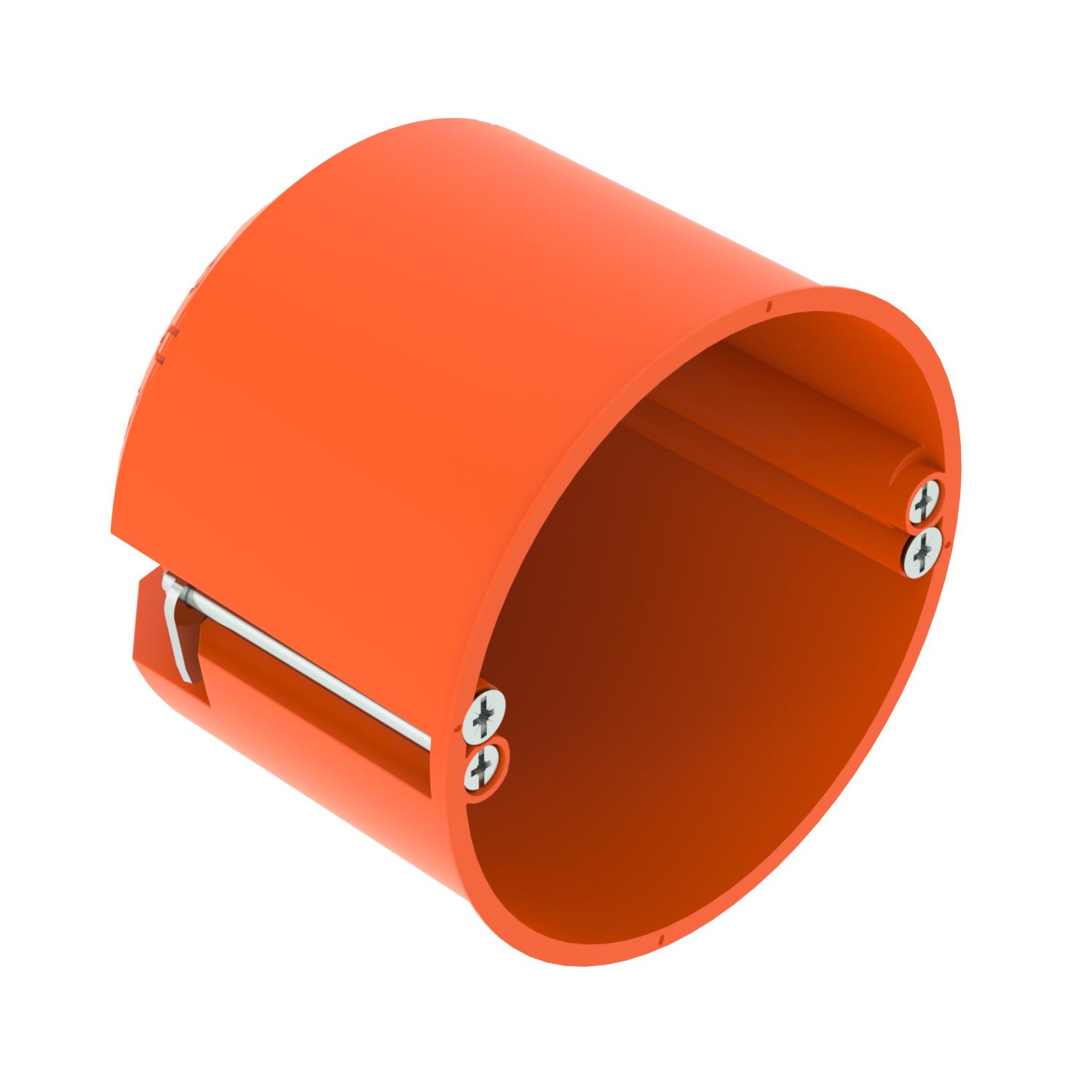

HW Levyseinäkojerasia 61, CEE/PERILEX

Tuotenro 2003818 | EAN-numero 4012196689880 | Sähkönro 1156003

2003818 / HG 61-AD
61 mm
74 mm
74 mm
20/25 mm
9
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
CEE/PERILEX-levyseinäkojerasia, asennus levyseinään vähintään 61 mm asennussyvyydelle ja levyn paksuudella 5–40 mm.
• 2 kiinnitysholkkia ruuveille
• kojeruuvit, kiinnityslaatat
• 3 läpivientiä asennusputkille Ø 20 ja 25 mm
• 3 läpivientiä NYM-kaapeleille 3 x 2,5 mm² tai 5 x 1,5 mm²
• 2 läpivientiä NYM-kaapeleille 5 x 2,5 mm² tai 7 x 1,5 mm²
• 1 läpivienti NYM-kaapelille 3 x 1,5 mm²
Testattu DIN EN 60670-1, DIN EN 60670-22 ja DIN 49073-1 mukaisesti.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • halogeenivapaa, ei klooria, fluoria eikä bromia
  • paloapidättävä 850°C
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Suojausluokka IP 30
  • Halkaisija 74 mm
  • Nimellispoikkipinta 1,5-2,5 mm²
  • Nimellisjännite 400 V
Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle 20/25 mm
Asennusputkien läpiviennit Ø 20 / 25 mm 3
Asennustyyppi NYM-kaapelit ja asennusputket
CO2-jalanjälki (GWP) kehdosta portille 0,0809 kg CO₂e / 1 Kappale
Halkaisija 74 mm
Halogeeniton kyllä
Ilmatiivis ei
Iskunkestävä kyllä
itsesammuva VDE 0471/IEC 60695-2-11 mukaan, testauslämpötila 850 °C
Johtojen läpiviennit 3 x 1,5 mm² 1
Johtojen läpiviennit 3 x 2,5 mm² / 5 x 1,5 mm² 3
Johtojen läpiviennit 3 x 2,5 mm² / 7 x 1,5 mm²5 2
Jyrsinreiän halkaisija 74 mm
Kannen kiinnitys Ruuvit
Kansi ilman
Kojeiden kiinnitys Ruuvit
Koko Ø74mm, H61mm
Korkeus 61 mm
Kotelointiluokka IP30
Kotelon läpivientitapa Murrettava aukkoaihio
Materiaali polypropeeni
Mitoitusjännite 400 V
Muoto pyöreä
Nimellispoikkipinta maks. 2,5 mm²
Nimellispoikkipinta min. 1,5 mm²
Nysät ilman
Ruuveilla kyllä
Sisäänvientien lukumäärä 9
Sisäkkeiden lukumäärä 1
Sopii levyn paksuudelle maks. 40 mm
Sopii levyn paksuudelle min. 5 mm
Väri oranssi
Kaikki tyypit

Kaikki tyypit

Tyyppi Korkeus Halkaisija Jyrsinreiän halkaisija asennusputken halkaisijalle Sisäänvientien lukumäärä Sähkönro Tuotenro Määrä pienin myyntiyksikkö
HG 61-AD 61 mm 74 mm 74 mm 20/25 mm 9 1156003 2003818
10 Kappale
