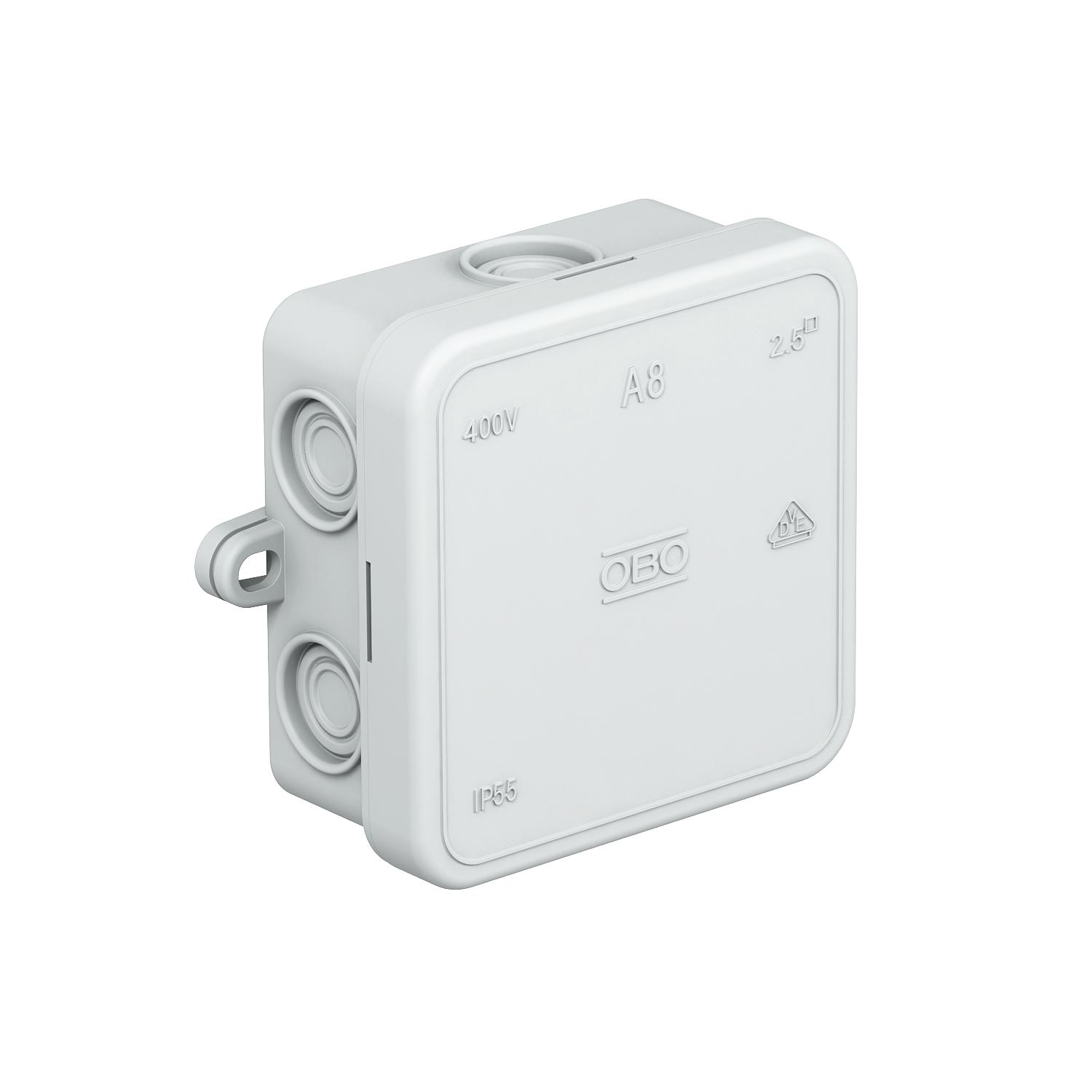

Jakorasia A 8

Tuotenro 2000016 | EAN-numero 4012195151395

65x65x32 mm
7
IP55
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Suojausluokka IP55, nimellisjännite 690 V, nimellispoikkipinta 2,5 mm², 7 läpivientiä kaapelin halkaisijoille 5-14 mm.

Painokansi.

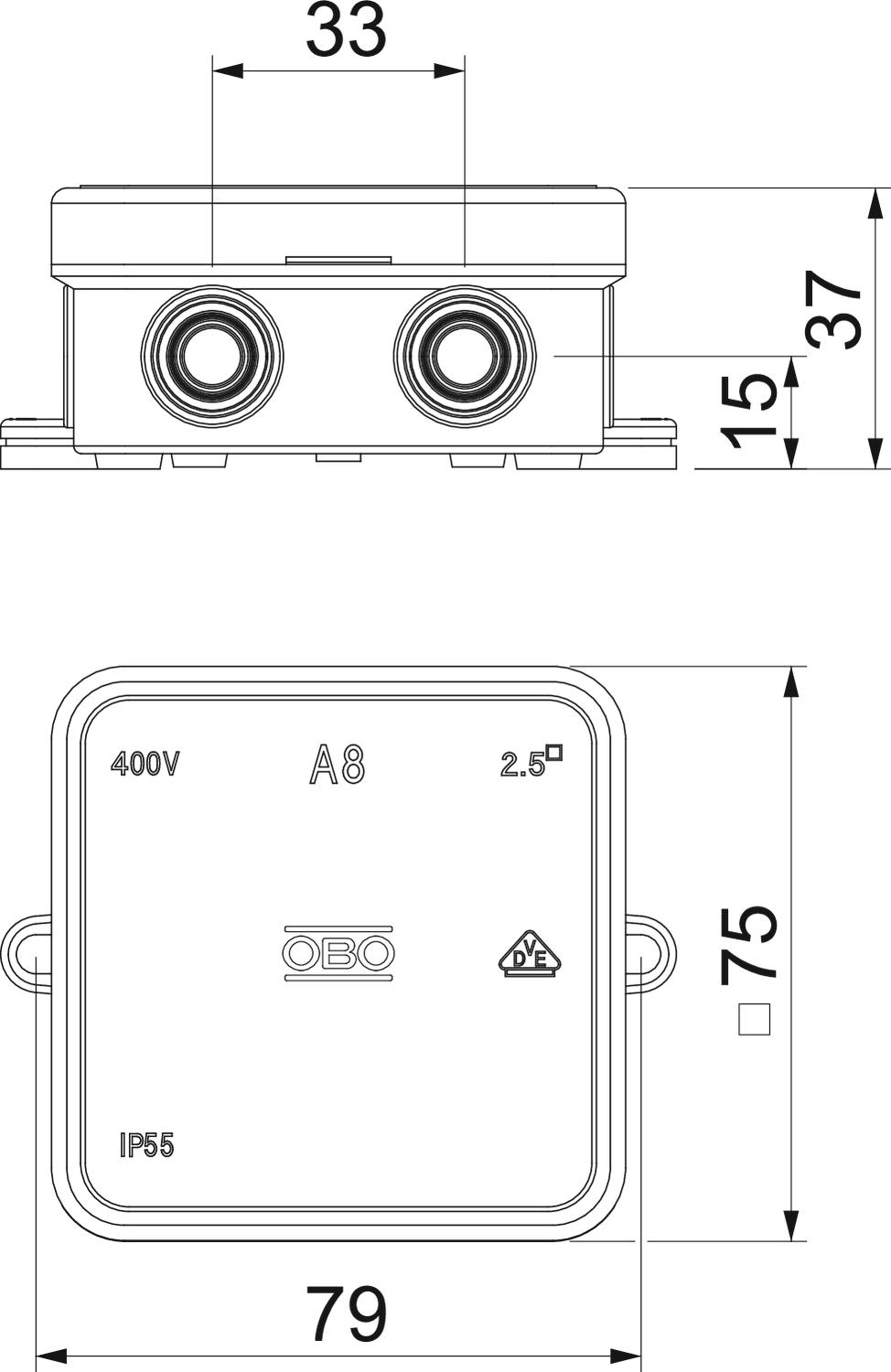

Mitat: 75 x 75 x 36,2 mm

Vapaat sisämitat: 65 x 65 x 32 mm

10 rasialle 1 läpivientikärki
A8 VDE tyhjä ilman kalusteliitintä
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • itsesammuva 650°C
  • halogeenivapaa, ei klooria, fluoria eikä bromia
  • IK-koodi 07
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Suojausluokka IP 55
  • Nimellispoikkipinta 2,5 mm²
  • 7 aihiota
  • Kaasu-/akkukäyttöinen asennuslaite
Tekniset tiedot

Tekniset tiedot

Aihion tyyppi Kaapeli
Aihiot

7 aihiota kaapeleille, läpimitta 5-14 mm

Asennustapa Seinä-/kattoasennus
Asennustyyppi Kaap./putkias. ruuviliit. läpivienn.(kiert.)
CO2-jalanjälki (GWP) kehdosta portille 0,1022 kg CO₂e / 1 Kappale
Ex-alueelle ilman
Ex-vyöhykkeelle, kaasu ilman
Ex-vyöhykkeelle, pöly ilman
Halogeeniton kyllä
itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C
Jakorasian kannen malli Sokkokansi
Kalusteasennus ilman
Kannella kyllä
Kannen kiinnitys lukkiutuva
Kansi väritön
Käyttöalueen lämpötila maks. 45 °C
Käyttöalueen lämpötila min. -5 °C
Koko 75x75x36
Korkeus 36,7 mm
Kotelointiluokka IP55
Kotelon läpivientitapa Aihiot
Läpinäkyvä kansi ei
Maks. Johdon poikkipinta 2,5 mm²
Mallin räjähdysturvallisuus testattu ei
Materiaali polyeteeni
Mitoituspiirin eristysjännite Ui 690 V
Muoto nelikulmainen
Nimellisjännite 690 V
Nimellispoikkipinta min. 2,5 mm²
Palonkestävyys ilman
Pituus 75 mm
Pohjamitta 75 mm
Säänkestävä ei
Sisäänvienti takaa ei
Sisäänvientien lukumäärä 7
Suojattu ei
Toisiinsa liitettävät kyllä
Vapaat sisämitat 65x65x32 mm
Väri vaaleanharmaa, RAL 7035
voidaan sulkea lyijykkeellä ei
Kaikki tyypit

Kaikki tyypit

Tyyppi Vapaat sisämitat Sisäänvientien lukumäärä Kotelointiluokka Väri Sähkönro Tuotenro Määrä pienin myyntiyksikkö
A 8 65x65x32 mm 7 IP55 vaaleanharmaa, RAL 7035 ----- 2000016
10 Kappale
A 8 HF RW 65x65x32 mm 7 IP55 puhtaanvalkoinen, RAL 9010 1627133 2000075
10 Kappale
Lataukset

Lataus

Lataus

EU-vaatimustenmukaisuusvakuutus A 8 / 2000016 , 0.13MB , pdf
Lataus
UK-vaatimustenmukaisuusvakuutus A 8 / 2000016 , 0.09MB , pdf
REACH Vaatimustenmukaisuusvakuutus A 8 / 2000016 , 0.12MB , pdf
RoHS Vaatimustenmukaisuusvakuutus A 8 / 2000016 , 0.13MB , pdf

A 8 / 2000016
