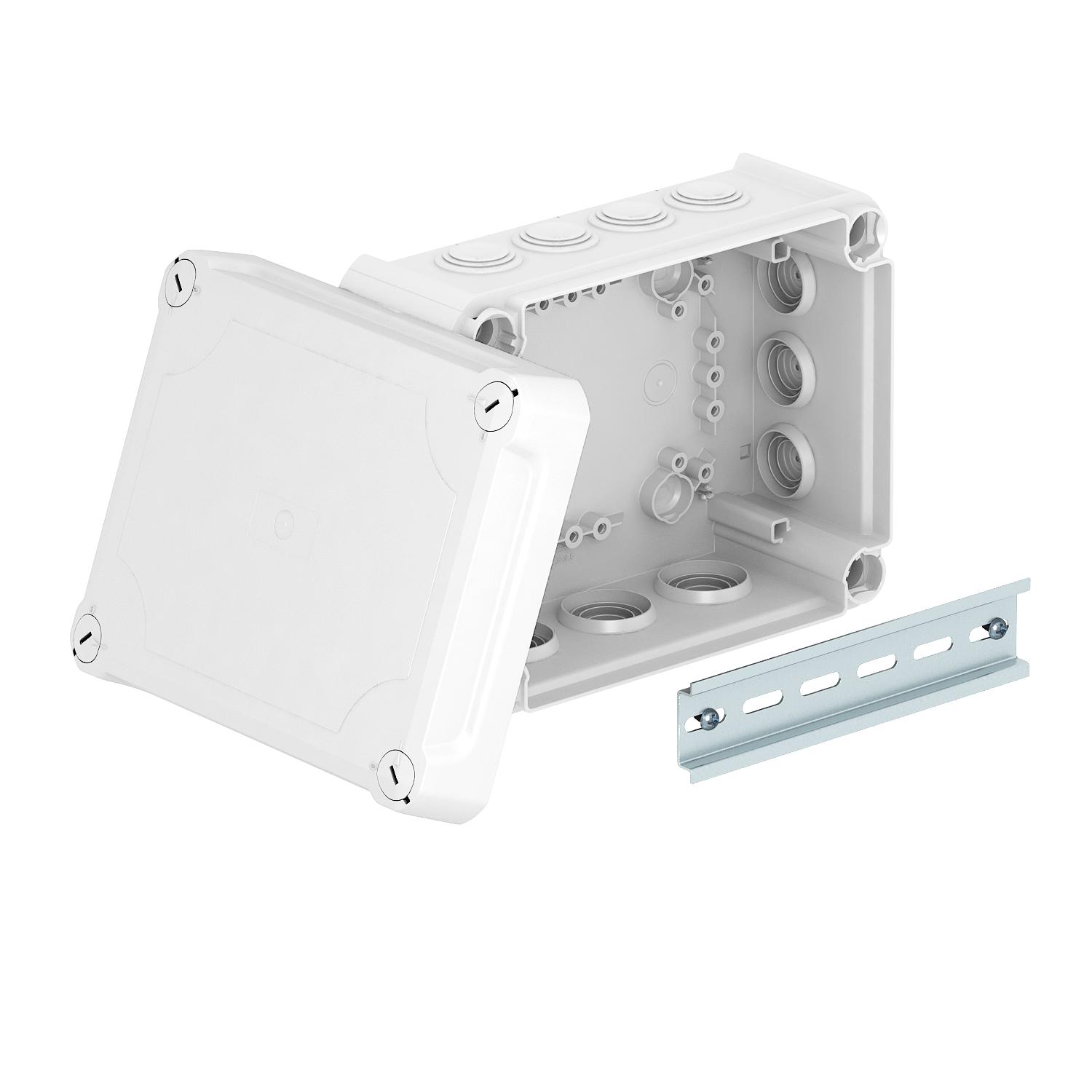

Jakorasia T160, kalvotiiviste, korkea kansi
Tuotenro 2007714 | EAN-numero 4012195985877
- Tuotteen kuvaus
-
Tuotteen kuvausJakorasia kaapelien ja johtojen kytkentään sisätiloissa ja katetuilla ulkoalueilla. Suorakulmainen, kalvotiivisteet sivuilla ja sisäänvientiaihiot pohjassa. Soveltuu asennettavaksi seinään ja kattoon sekä asennuslevyihin. Voidaan kiinnittää sisäpuolelta ja kulmareikien kautta. Korkea kansi pikalukituksella, sinetöitävissä. Valmistettu halogeenittomista ja UV-kestävistä materiaaleista.
Sisältää asennuskiskon.
DIN EN 60670 mukainen jakorasia. Palonkestävä DIN EN 60695-2-11 mukaan, testauslämpötila 650 °C. Iskunkestävyys IK05 DIN EN 50102 mukaan.

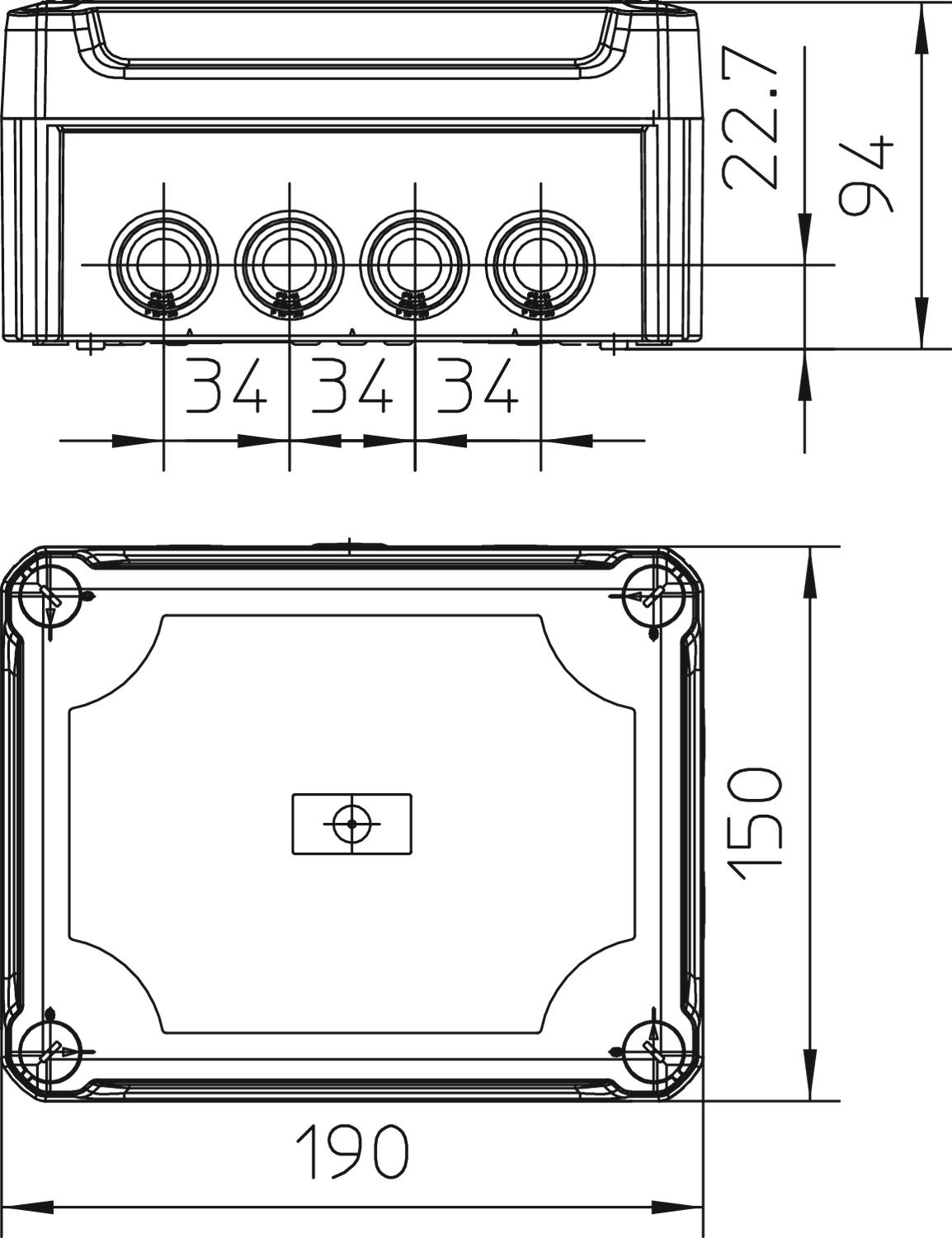

Vapaat sisämitat: 176x135x84 mm
-
- Tekniset tiedot
-
Tekniset tiedot
Aihion tyyppi Kaapeli Aihiot 7xM25
5xM32
Asennustapa Seinä-/kattoasennus Asennustyyppi Kalvotiiviste CO2-jalanjälki (GWP) kehdosta portille 1,6517 kg CO₂e / 1 Kappale Ex-alueelle ilman Ex-vyöhykkeelle, kaasu ilman Ex-vyöhykkeelle, pöly ilman Halogeeniton kyllä itsesammuva VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C Kalusteasennus ilman Kannella kyllä Kannen kiinnitys ruuvattu Kansi ei väritön Käyttöalueen lämpötila maks. 60 °C Käyttöalueen lämpötila min. -5 °C Koko 190x150x94 Korkeus 94 mm Kotelointiluokka IP66 Kotelon läpivientitapa Muuta Läpinäkyvä kansi ei Lasikuituvahvisteinen kyllä Mallin räjähdysturvallisuus testattu ei Materiaali polypropeeni/polykarbonaatti Mitoituspiirin eristysjännite Ui 500 V Muoto suorakulmainen Nimellisjännite 500 V Palonkestävyys ilman Pituus 190 mm Pohjamitta 150 mm Säänkestävä ei Sisäänvienti takaa kyllä Sisäänvientien lukumäärä 12 Suojattu ei Suojaustaso IK-koodi IK05 Toisiinsa liitettävät kyllä Vapaat sisämitat 176x135x84 mm Väri vaaleanharmaa, RAL 7035 voidaan sulkea lyijykkeellä kyllä - Kaikki tyypit
- Lataukset
-
Tietolehti T 160 HD LGR / 2007714 , 0.31MB , pdfEsite FireBox , 2.61MB , pdfMainoslehtinen T-sarja: monikykyinen , 2.00MB , pdfEU-vaatimustenmukaisuusvakuutus T 160 HD LGR / 2007714 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus T 160 HD LGR / 2007714 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus T 160 HD LGR / 2007714 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus T 160 HD LGR / 2007714 , 0.13MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä T 160 , 0.34MB , pdf
