Jakorasia X 02 kytkentäliittimellä 85x85x57 | 7 | IP67 | vaaleanharmaa, RAL 7035

Jakorasia X 02 kytkentäliittimellä

Tuotenro 2005194 | EAN-numero 4012196584437

Tuotenro / Tyyppi	2005194 / X02 T LGR

Vapaat sisämitat	85x85x57 mm

Sisäänvientien lukumäärä	7

Kotelointiluokka	IP67

Väri	vaaleanharmaa, RAL 7035

Tuotteen kuvaus

Tuotteen kuvaus

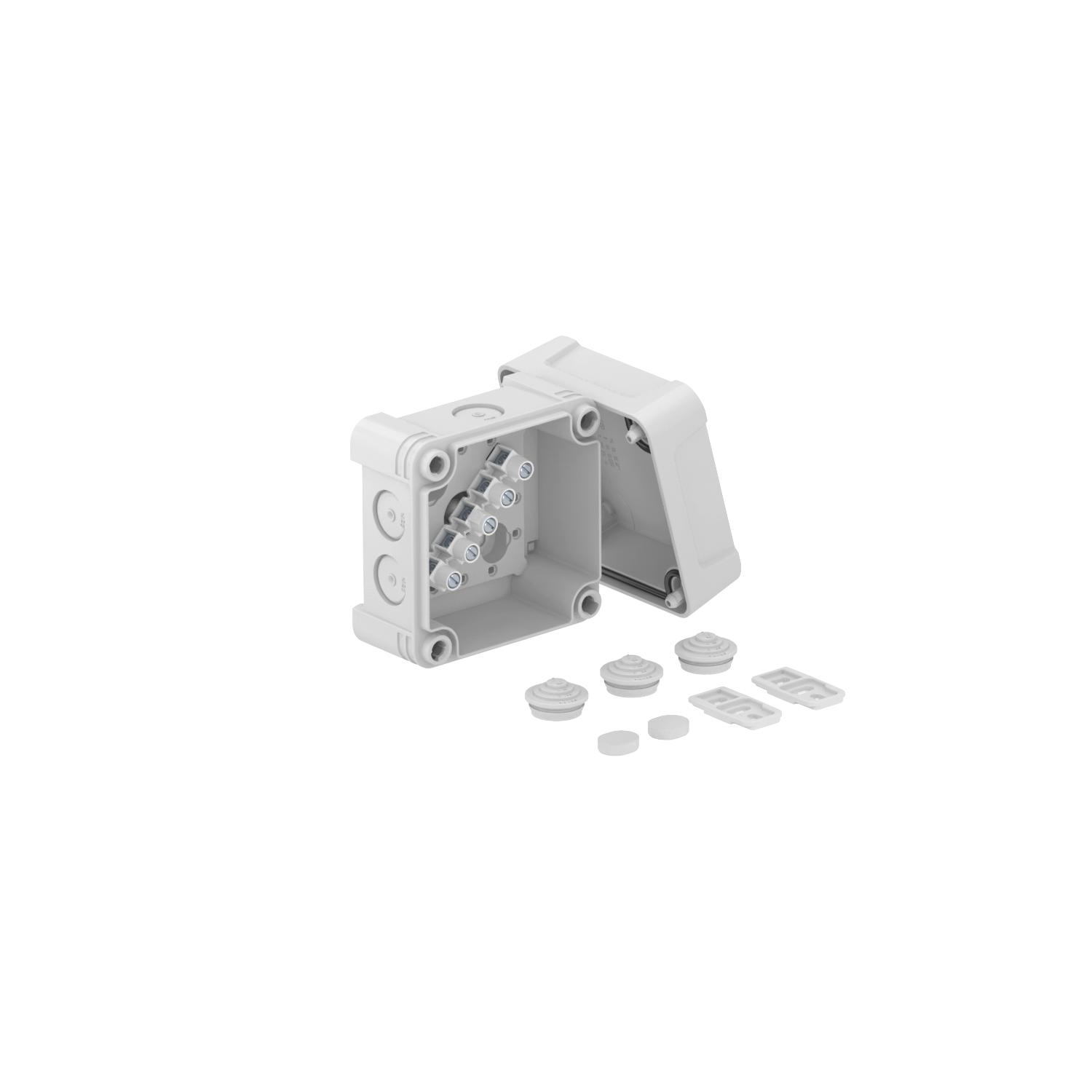

Jakorasia kytkentäliittimellä johtojen ja kaapelien kytkentään, sisä- ja ulkokäyttöön. Nelikulmainen, sisäänvientiaihiot. Soveltuu seinä- ja kattoasennukseen, voidaan kiinnittää ulkopuolelta, sisäpuolelta tai kulmareikien kautta. Erittäin iskunkestävä IK09-luokituksella. Kansi painolukituksella, sinetöitävissä. Valmistettu halogeenittomista ja UV-kestävistä materiaaleista.
Sisältää kytkentäliittimen, 5-napainen.
DIN EN 60670 mukainen jakorasia. Palonkestävä DIN EN 60695-2-11 mukaan, testauslämpötila 650 °C. Iskunkestävyys IK09 DIN EN 50102 mukaan. Suojausluokka IP 67 DIN EN 60529 mukaan.

Toimitukseen sisältyy yksi 5-napainen kytkentäliitin.

Tekniset tiedot

Tekniset tiedot

Aihion tyyppi	Kalvo, voidaan leikata
Asennustapa	Seinä-/kattoasennus
Halogeeniton	kyllä
Iskunkestävä	kyllä
itsesammuva	VDE 0471/DIN 695 osan 2-1 mukaan, testauslämpötila 650 °C
Kalusteasennus	Liitin
Kannella	kyllä
Kannen kiinnitys	ruuvattu
Kansi	ei väritön
Käyttöalueen lämpötila maks.	65 °C
Käyttöalueen lämpötila min.	-25 °C
Koko	95x95x72
Kotelointiluokka	IP67
Kotelon läpivientitapa	Aihiot
Läpinäkyvä kansi	ei
Lasikuituvahvisteinen	kyllä

Maks. Johdon poikkipinta	2,5 mm²
Mallin räjähdysturvallisuus testattu	ei
Materiaali	polykarbonaatti
Mitoituspiirin eristysjännite Ui	750 V
Muoto	nelikulmainen
Nimellisjännite	750 V
Nimellispoikkipinta maks.	2,5 mm²
Nimellispoikkipinta min.	1 mm²
Säänkestävä	kyllä
Sisäänvienti takaa	ei
Sisäänvientien lukumäärä	7
Suojattu	ei
Suojaustaso IK-koodi	IK09
Toisiinsa liitettävät	kyllä
Väri	vaaleanharmaa, RAL 7035
voidaan sulkea lyijykkeellä	kyllä

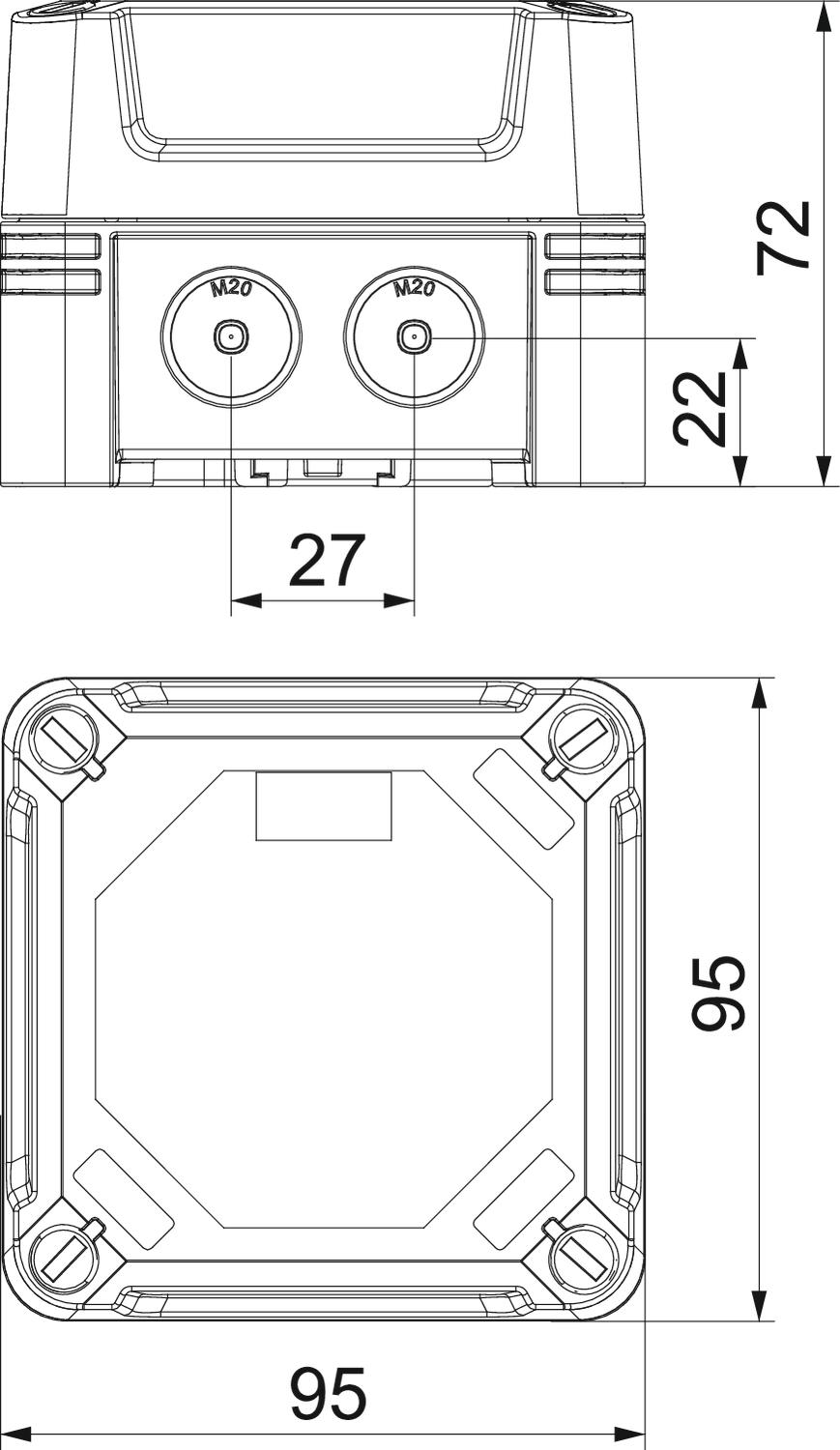

Mitat

Korkeus	72 mm
Pituus	95 mm

Pohjamitta	95 mm
Vapaat sisämitat	85x85x57 mm

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	0,8278 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	0,8278 kg CO₂e
