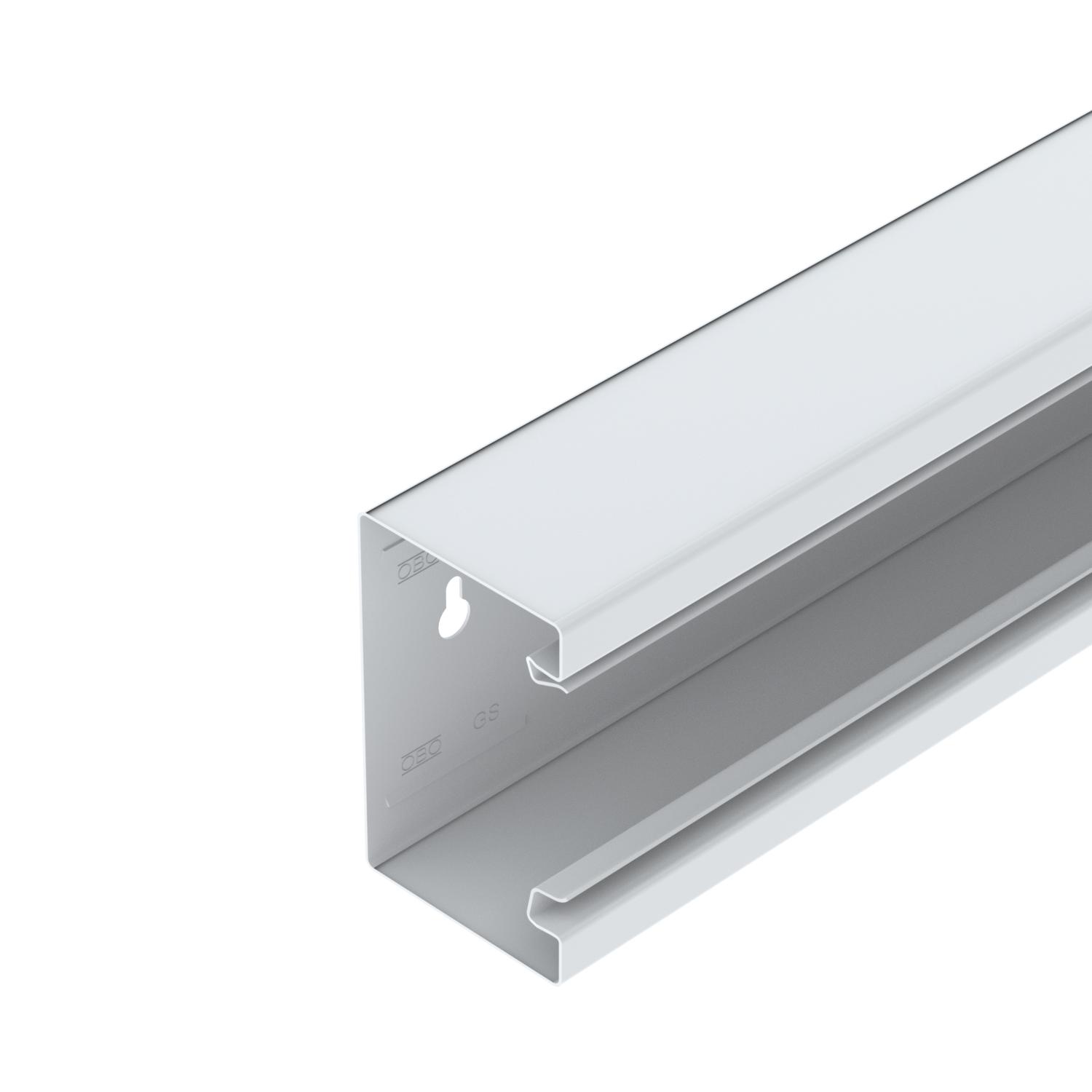

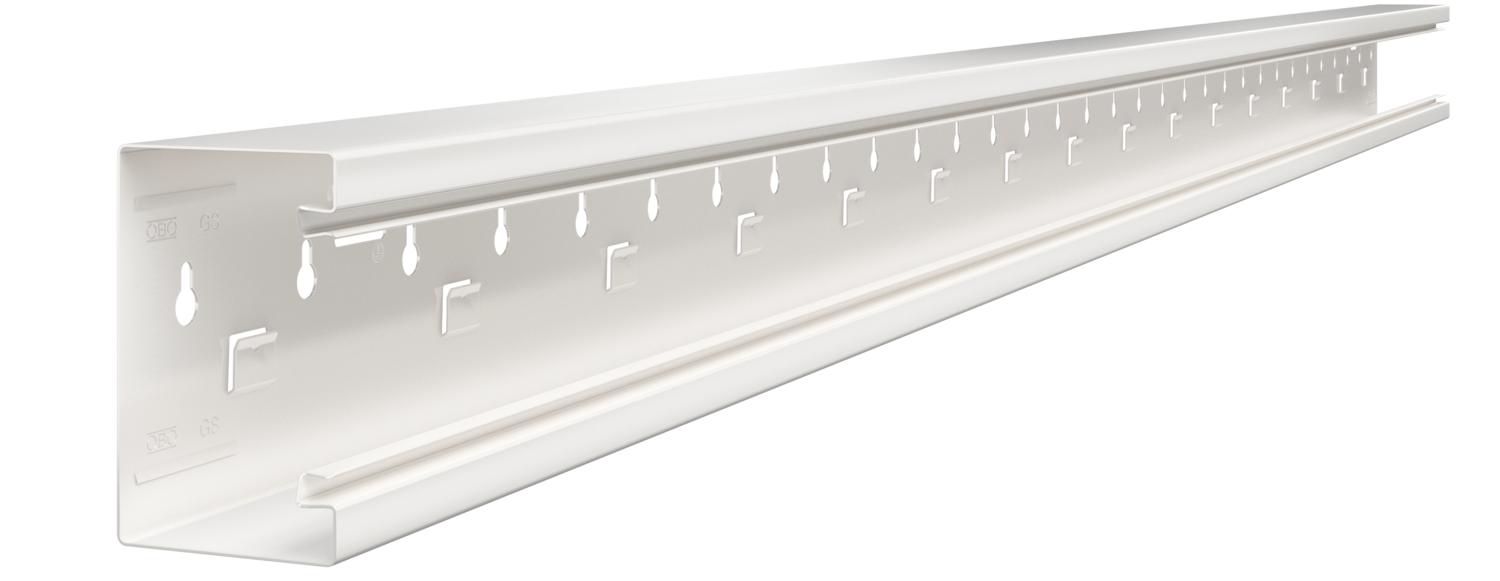

Johtokanava Rapid 80, kanavan pohjamitta 110, kanavan sivumitta 70, symmetrinen 2000

Johtokanava Rapid 80, kanavan pohjamitta 110, kanavan sivumitta 70, symmetrinen

Tuotenro 6277000 | EAN-numero 4012195658726

Tuotenro / Tyyppi	6277000 / GS-S70110RW

Pituus	2000 mm

Tuotteen kuvaus

Tuotteen kuvaus

Johtokanava GS asennettavaksi suoraan seinään tai seinäkiinnikkeisiin. Johtokanavassa on kiinnikkeet teräspeltisen väliseinän kiinnitykseen. Kanavaosien välinen potentiaalintasaus toteutetaan jatkokappaleella. Kannen ja kanavan välinen maadoitus ja potentiaalitasaus on varmistettu patentoidulla kannen erikoisrakenteella. Kansiaukko on 76,5 mm. Kansi pitää tilata erikseen.
Kanavat kansineen voidaan erikoistilauksesta toimittaa määrämittaisina enintään 3000m:n pituisina sekä pinnoitettuna eri RAL- sävyihin. Johtokanavien pinnat ovat suojattu suojateipein.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Bakteereja torjuva käsittely	ei
CO2-jalanjälki (GWP) kehdosta portille	5,993 kg CO2e / 1 Metri
Halogeeniton	kyllä
Hyötypoikkipinta	6036 mm²
Jatkokappale	ei
Kaapelituki	ei

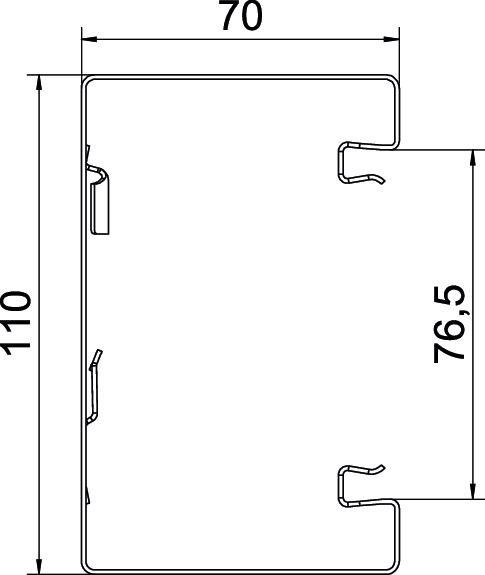

Kannen leveys	76,5 mm
Kansi sisältyy toimitukseen	ei
Kansien asennustapa	sisäpuolinen
Kansien lukumäärä	1
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-25 °C
Koko	70x110x2000

Korkeus	70 mm
Kotelointiluokka	IP30
Liitettävien väliseinien lukumäärä	1
Malli, takaseinä (sisäpuoli)	lukituksella
Materiaali	teräs
Pituus	2000 mm
Pohjamitta	110 mm
Pohjarei'itys	pohjarei'ityksellä
Rakenne, suorakulmainen	kyllä
Suojakalvo	kyllä
Suojaustaso IK-koodi	IK10
Symmetrinen	kyllä
Väri	puhtaanvalkoinen, RAL 9010

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Tuotenro	Määrä	pienin myyntiyksikkö
GS-S70110RW	2000 mm	6277000	m	2 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö

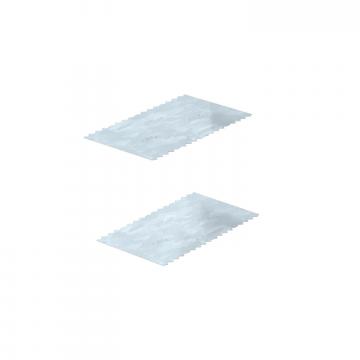

Jatkokappale GS-KUP70	GS-KUP70	-----	6277290	Pakkausyksikkö	1 Pakkausyksikkö
Kojerasia 71GD6, 1-osainen	71GD6	1464394	6288610	Kappale	5 Kappale
Kojerasia 71GD7-2, 2-osainen	71GD7-2	1418054	6288608	Kappale	2 Kappale
Vedonpoistin 7ZE	7ZE	1464411	6288790	Kappale	50 Kappale
Kansi, teräs	GS-OTRW	-----	6279850	m	2 m
Kansikiinnike RKV3V	RKV3V	1464407	6288700	Kappale	20 Kappale

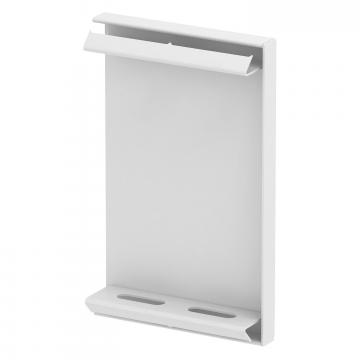

Päätykappale johtokanavalle Rapid 80 tyyppi GS-70110	GS-E70110RW	-----	6277070	Kappale	1 Kappale
Ulkokulman kansi, teräs	GS-OTARW	-----	6279870	Kappale	1 Kappale
Tasokulman kansi, teräs	GS-OTFRW	-----	6279860	Kappale	1 Kappale
Kaapeliohjain KL80A	KL80A	1464398	6288640	Kappale	20 Kappale
Maadoitusliitin	8AWR	1464409	6288704	Kappale	10 Kappale
