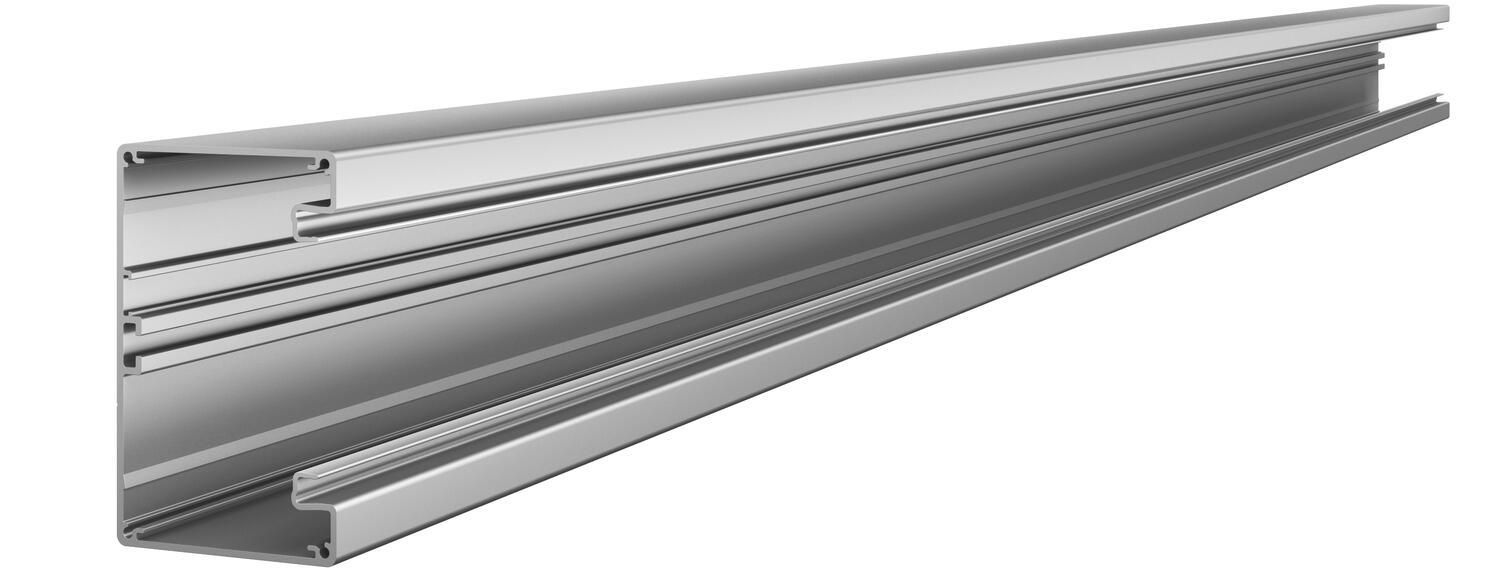

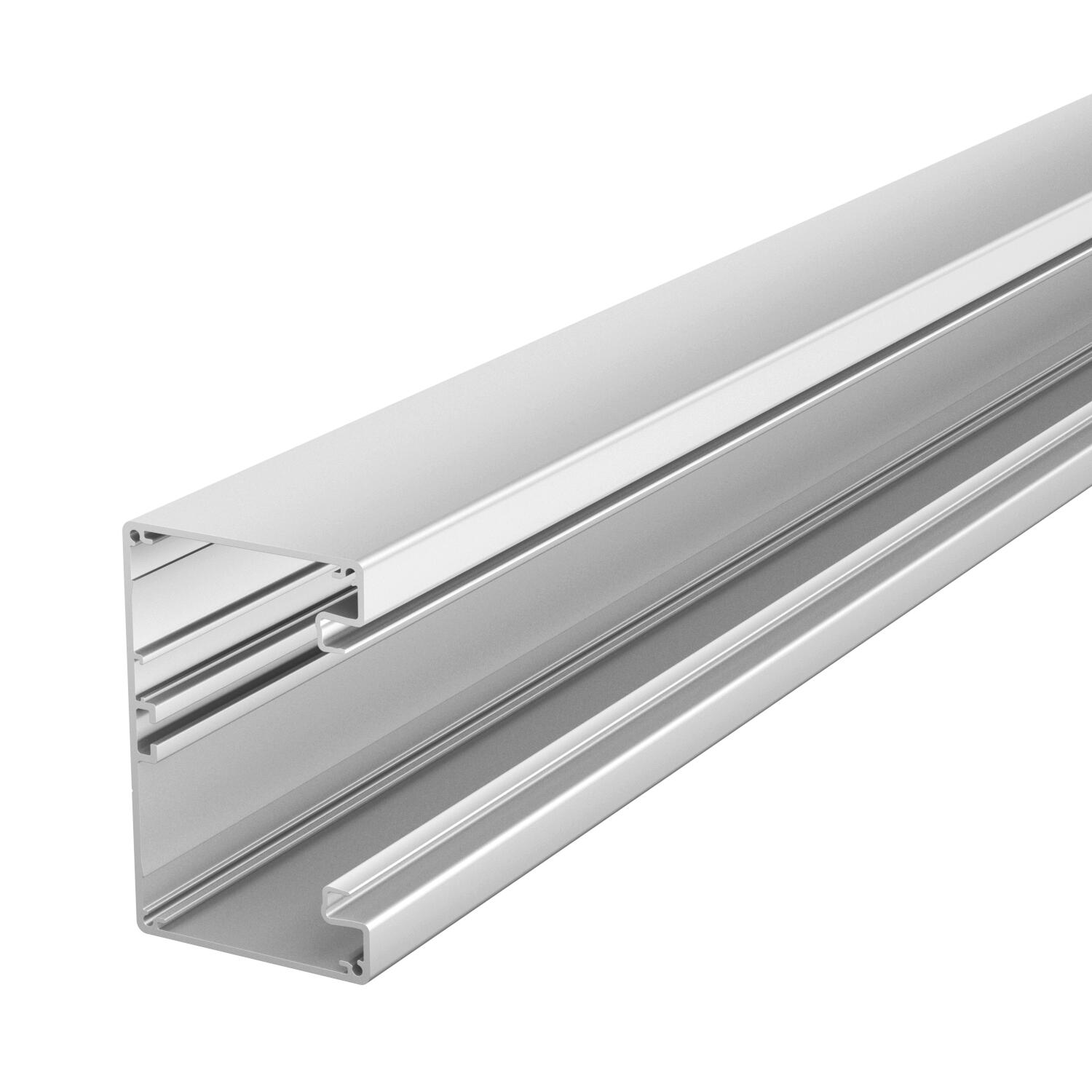

Johtokanava Rapid 80, kanavan pohjamitta 110, kanavan sivumitta 70, symmetrinen 2000

Johtokanava Rapid 80, kanavan pohjamitta 110, kanavan sivumitta 70, symmetrinen

Tuotenro 6279203 | EAN-numero 4012195768067

Tuotenro / Tyyppi	6279203 / GA-S70110EL

Pituus	2000 mm

Tuotteen kuvaus

Tuotteen kuvaus

Johtokanava ilman pohjarei'itystä sopii suoraan seinäasennukseen tai asennettavaksi kannakkeisiin. Kanavat kansineen voidaan erikoistilauksesta toimittaa määrämitan ylittävillä, enintään 6000 mm pituuksilla sekä muilla RAL-värisävyillä pinnoitettuina. Johtokanavien näkyvät pinnat ovat suojattu kalvoilla.
Huomautus:
Anodisoiduissa, alumiinisissa kanavissa ja kulmakappaleissa ei voida välttää lieviä värisävyeroja, jotka johtuvat materiaaliin ja menetelmään perustuvasta, sallitusta hajonnasta (DIN 17 611 mukaan). Vaihtoehtoisesti suosittelemme pulveripinnoitusta värisävyllä RAL 9006 (valkoalumiini).

Kansi pitää tilata erikseen. Suosittelemme kaapelipidikkeiden käyttöä.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	ei
Bakteereja torjuva käsittely	ei
Halogeeniton	kyllä
Hyötypoikkipinta	4715 mm²
Jatkokappale	ei
Kaapelituki	ei
Kannen leveys	76,5 mm
Kansi sisältyy toimitukseen	ei
Kansien asennustapa	sisäpuolinen
Kansien lukumäärä	1
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-25 °C
Koko	70x110x2000

Kotelointiluokka	IP30
Liitettävien väliseinien lukumäärä	1
Malli, takaseinä (sisäpuoli)	C-profiili
Materiaali	alumiini
Pinta	anodisoitu
Pohjarei'itys	ilman pohjarei'itystä
Rakenne, suorakulmainen	kyllä
ROHS-vaatimusten mukainen	kyllä
Suojakalvo	kyllä
Suojaustaso IK-koodi	IK10
Symmetrinen	kyllä
Tuotesarja	Rapid 80®
Väri	alumiini

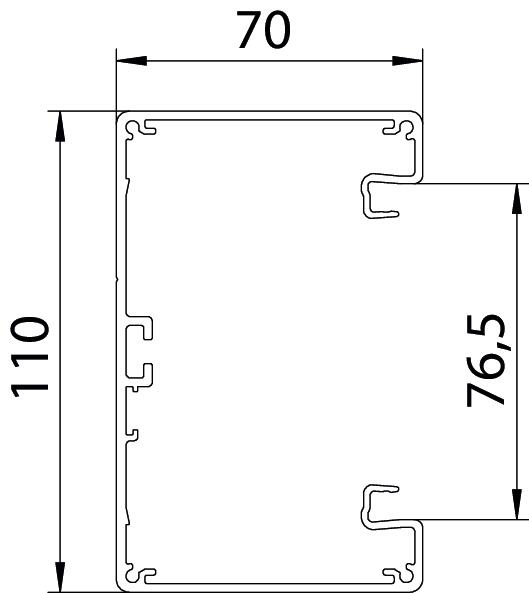

Mitat

Korkeus	70 mm
Pituus	2000 mm

Pohjamitta	110 mm

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	25,5025 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	25,5025 kg CO₂e

Declared Unit	m
Declared Unit Quantity	1

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Tuotenro	Määrä	pienin myyntiyksikkö
GA-S70110EL	2000 mm	6279203	m	2 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Kojerasia 71GD6, 1-osainen	71GD6	1464394	6288610	Kappale	5 Kappale
Kojerasia 71GD7-2, 2-osainen	71GD7-2	1418054	6288608	Kappale	2 Kappale
Vedonpoistin 7ZE	7ZE	1464411	6288790	Kappale	50 Kappale
Kanavan kansi alumiinia	GA-OTEL	-----	6279723	m	2 m
Kansikiinnike RKV3V	RKV3V	1464407	6288700	Kappale	20 Kappale
Väliseinä GA-TW70	GA-TW70	-----	6279711	m	2 m
Kaapeliohjain KL80A	KL80A	1464398	6288640	Kappale	20 Kappale
Maadoitusliitin	8AWR	1464409	6288704	Kappale	10 Kappale
