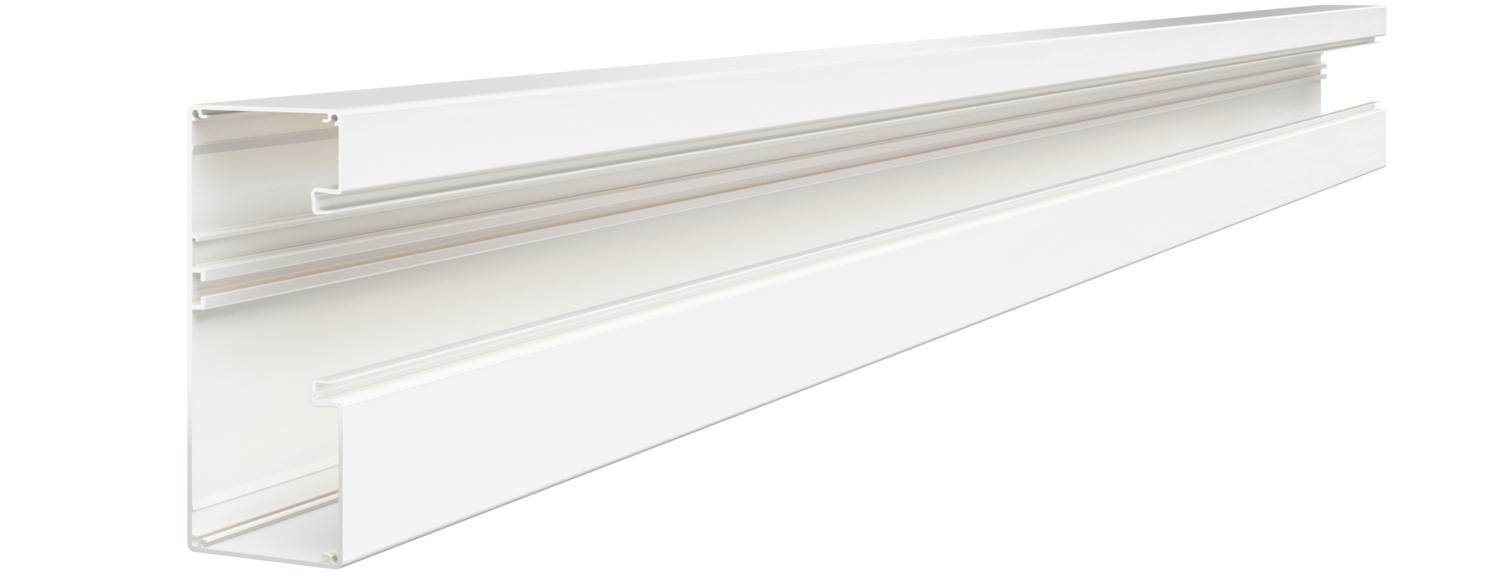

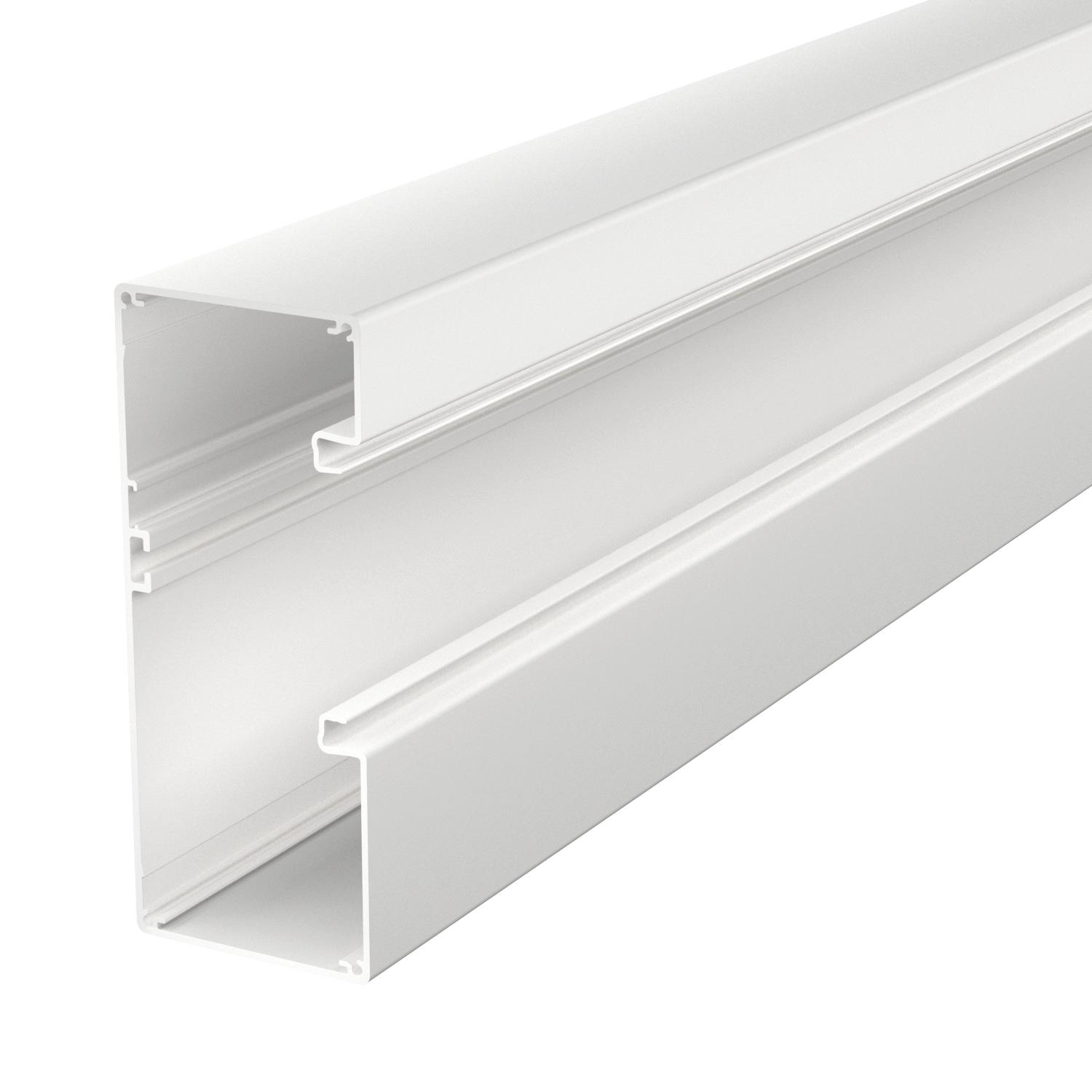

Johtokanava Rapid 80, kanavan pohjamitta 170, kanavan sivumitta 70, epäsymmetrinen 2000

Johtokanava Rapid 80, kanavan pohjamitta 170, kanavan sivumitta 70, epäsymmetrinen

Tuotenro 6279400 | EAN-numero 4012195768715

Tuotenro / Tyyppi	6279400 / GA-A70170RW

Pituus	2000 mm

Tuotteen kuvaus

Tuotteen kuvaus

Johtokanava ilman pohjarei'itystä sopii suoraan seinäasennukseen tai asennettavaksi kannakkeisiin. Kanavat kansineen voidaan erikoistilauksesta toimittaa määrämitan ylittävillä, enintään 6000 mm pituuksilla sekä muilla RAL-värisävyillä pinnoitettuina. Johtokanavien näkyvät pinnat ovat suojattu kalvoilla.
Huomautus:
Anodisoiduissa, alumiinisissa kanavissa ja kulmakappaleissa ei voida välttää lieviä värisävyeroja, jotka johtuvat materiaaliin ja menetelmään perustuvasta, sallitusta hajonnasta (DIN 17 611 mukaan). Vaihtoehtoisesti suosittelemme pulveripinnoitusta värisävyllä RAL 9006 (valkoalumiini).

Kansi pitää tilata erikseen. Suosittelemme kaapelipidikkeiden käyttöä.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	ei
Bakteereja torjuva käsittely	ei
CO2-jalanjälki (GWP) kehdosta portille	33,8747 kg CO2e / 1 Metri
Halogeeniton	kyllä
Hyötypoikkipinta	8620 mm²
Jatkokappale	ei
Kaapelituki	ei
Kannen leveys	76,5 mm
Kansi sisältyy toimitukseen	ei
Kansien asennustapa	sisäpuolinen
Kansien lukumäärä	1
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-25 °C

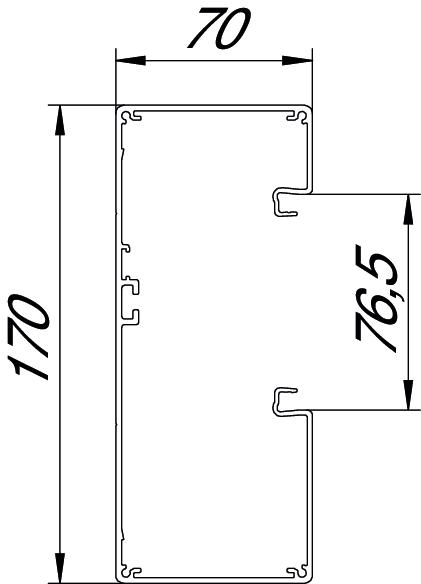

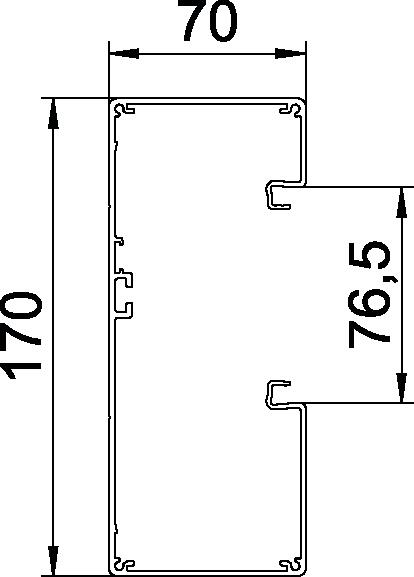

Koko	70x170x2000

Korkeus	70 mm
Kotelointiluokka	IP30
Liitettävien väliseinien lukumäärä	1
Malli, takaseinä (sisäpuoli)	C-profiili
Materiaali	alumiini
Pituus	2000 mm
Pohjamitta	170 mm
Pohjarei'itys	ilman pohjarei'itystä
Rakenne, suorakulmainen	kyllä
Suojakalvo	kyllä
Suojaustaso IK-koodi	IK10
Symmetrinen	ei
Väri	puhtaanvalkoinen, RAL 9010

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Tuotenro	Määrä	pienin myyntiyksikkö
GA-A70170RW	2000 mm	6279400	m	2 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Kojerasia 71GD6, 1-osainen	71GD6	1464394	6288610	Kappale	5 Kappale
Kojerasia 71GD7-2, 2-osainen	71GD7-2	1418054	6288608	Kappale	2 Kappale
Vedonpoistin 7ZE	7ZE	1464411	6288790	Kappale	50 Kappale
Kansikiinnike RKV3V	RKV3V	1464407	6288700	Kappale	20 Kappale
Väliseinä GA-TW70	GA-TW70	-----	6279711	m	2 m
Kaapeliohjain KL80A	KL80A	1464398	6288640	Kappale	20 Kappale
Maadoitusliitin	8AWR	1464409	6288704	Kappale	10 Kappale
