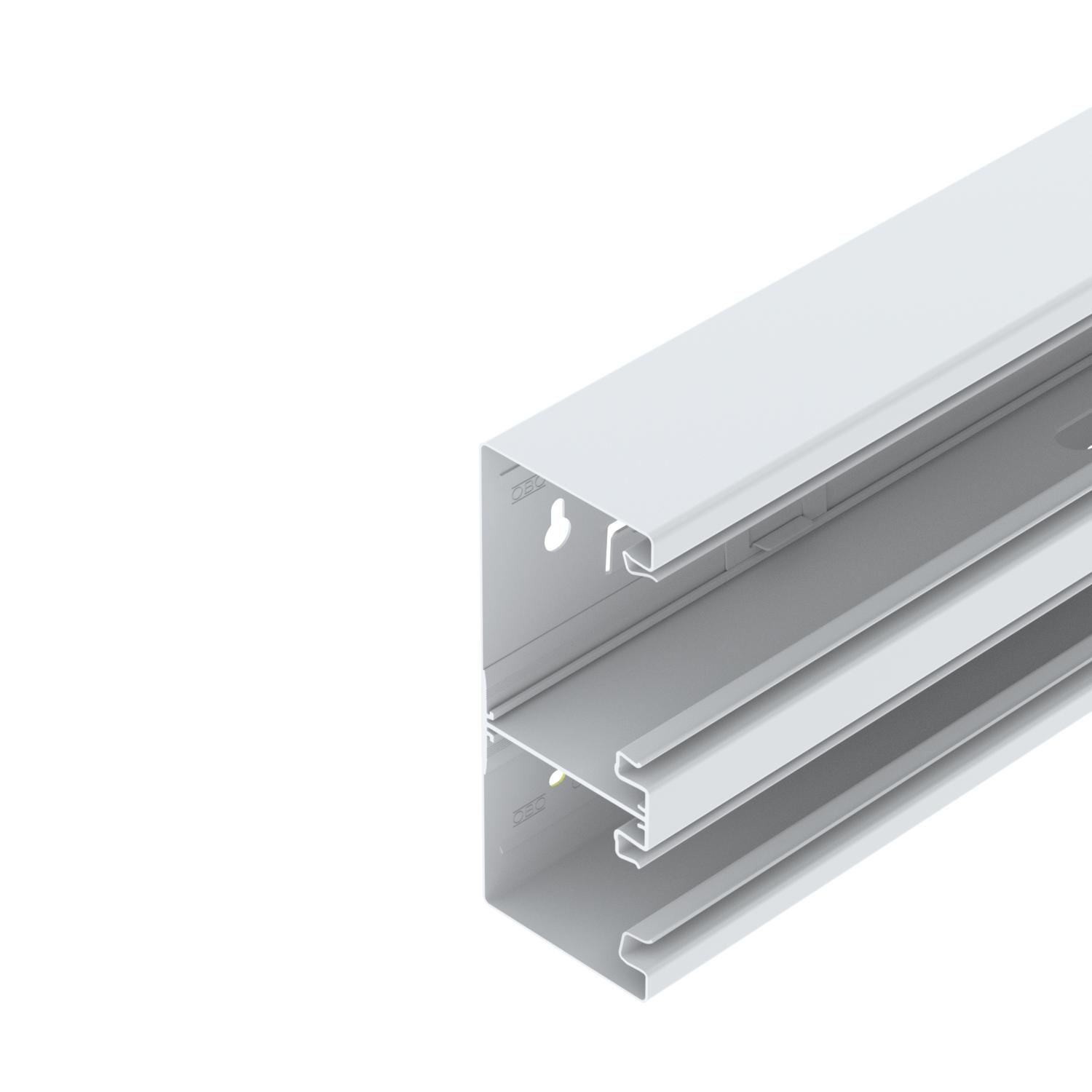

Johtokanava Rapid 80, kanavan pohjamitta 170, kanavan sivumitta 70, epäsymmetrinen, kaksiosainen 2000

Johtokanava Rapid 80, kanavan pohjamitta 170, kanavan sivumitta 70, epäsymmetrinen, kaksiosainen

Tuotenro 6278200 | EAN-numero 4012195664666

Tuotenro / Tyyppi	6278200 / GS-D70170RW

Pituus	2000 mm

Tuotteen kuvaus

Tuotteen kuvaus

Johtokanava GS asennettavaksi suoraan seinään tai seinäkiinnikkeisiin. Johtokanavassa on kiinnikkeet teräspeltisen väliseinän kiinnitykseen. Kanavaosien välinen potentiaalintasaus toteutetaan jatkokappaleella. Kannen ja kanavan välinen maadoitus ja potentiaalitasaus on varmistettu patentoidulla kannen erikoisrakenteella. Kansiaukko kalusteiden asennukseen on 76,5 mm. Kanavan toista uraa 45 mm aukolla käytetään johtojen asennukseen. Modul 45 -sarjan kytkimiä ja pistorasioita ei voi asentaa siihen. Kansi pitää tilata erikseen.

Kanavat kansineen voidaan erikoistilauksesta toimittaa määrämitan ylittävillä, enintään 3000 mm pituuksilla sekä pinnoitettuna eri RAL- sävyihin. Johtokanavien pinnat ovat suojattu suojateipein.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Bakteereja torjuva käsittely	ei
CO2-jalanjälki (GWP) kehdosta portille	19,9572 kg CO2e / 1 Metri
Halogeeniton	kyllä
Hyötypoikkipinta	9645 mm²
Jatkokappale	ei
Kaapelituki	ei
Kannen leveys	76,5 mm
Kannen leveys 2	45 mm
Kansi sisältyy toimitukseen	ei
Kansien asennustapa	sisäpuolinen
Kansien lukumäärä	2
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-25 °C

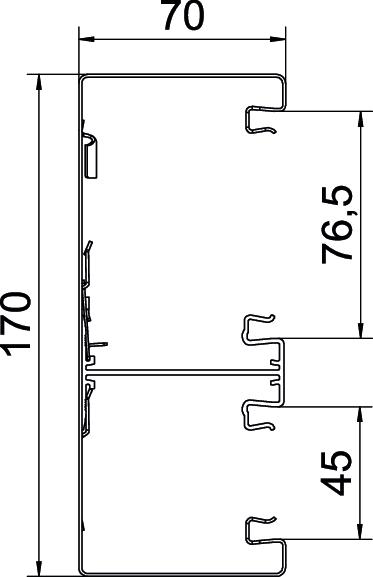

Koko	70x170x2000
Korkeus	70 mm
Kotelointiluokka	IP30
Liitettävien väliseinien lukumäärä	1
Malli, takaseinä (sisäpuoli)	lukituksella
Materiaali	teräs
Pituus	2000 mm
Pohjamitta	170 mm
Pohjarei'itys	pohjarei'ityksellä
Rakenne, suorakulmainen	kyllä
Suojakalvo	kyllä
Suojaustaso IK-koodi	IK10
Symmetrinen	ei
Väri	puhtaanvalkoinen, RAL 9010

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Tuotenro	Määrä	pienin myyntiyksikkö
GS-D70170RW	2000 mm	6278200	m	2 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Jatkokappale GS-KUP70	GS-KUP70	-----	6277290	Pakkausyksikkö	1 Pakkausyksikkö
Kojerasia 71GD6, 1-osainen	71GD6	1464394	6288610	Kappale	5 Kappale
Kojerasia 71GD7-2, 2-osainen	71GD7-2	1418054	6288608	Kappale	2 Kappale
Vedonpoistin 7ZE	7ZE	1464411	6288790	Kappale	50 Kappale
Kansi, teräs	GS-OTRW	-----	6279850	m	2 m
Kanavan kansi teräs, 50 mm:n kansiaukolla	GS-OT50RW	-----	6279880	m	2 m
Kansikiinnike RKV3V	RKV3V	1464407	6288700	Kappale	20 Kappale
Ulkokulman kansi, teräs	GS-OTARW	-----	6279870	Kappale	1 Kappale
Tasokulman kansi, teräs	GS-OTFRW	-----	6279860	Kappale	1 Kappale
Kaapeliohjain KL80A	KL80A	1464398	6288640	Kappale	20 Kappale
Maadoitusliitin	8AWR	1464409	6288704	Kappale	10 Kappale
