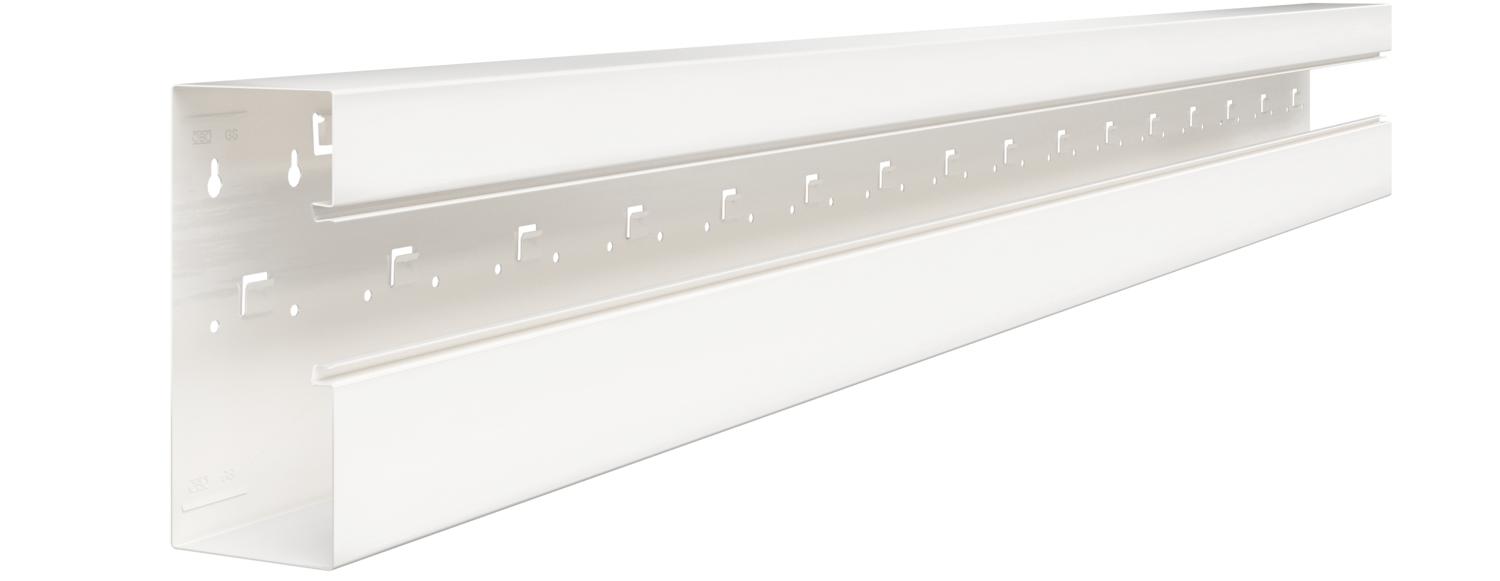

Johtokanava Rapid 80, kanavan pohjamitta 210, kanavan sivumitta 90, epäsymmetrinen 2000

Johtokanava Rapid 80, kanavan pohjamitta 210, kanavan sivumitta 90, epäsymmetrinen

Tuotenro 6278100 | EAN-numero 4012195664109

Tuotenro / Tyyppi	6278100 / GS-A90210RW

Pituus	2000 mm

Tuotteen kuvaus

Tuotteen kuvaus

Johtokanava GS asennettavaksi suoraan seinään tai seinäkiinnikkeisiin. Johtokanavassa on johtavat kiinnityslaatat teräksisen väliseinän kiinnitykseen. Kanavaosien välinen potentiaalintasaus toteutetaan jatkokappaleella. Kannen ja kanavan välinen maadoitus ja potentiaalitasaus on varmistettu patentoidulla kannen erikoisrakenteella. Kansiaukko on 76,5 mm. Kansi pitää tilata erikseen.

Kanavat kansineen voidaan erikoistilauksesta toimittaa määrämittaisina enintään 3000 mm:n pituisina sekä pinnoitettuna eri RAL- sävyihin. Pinnoitettujen johtokanavien pinnat on suojattu suojateipeillä.

Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa	kyllä
Bakteereja torjuva käsittely	ei
CO2-jalanjälki (GWP) kehdosta portille	10,3899 kg CO2e / 1 Metri
Halogeeniton	kyllä
Hyötypoikkipinta	16850 mm²
Jatkokappale	ei
Kaapelituki	ei
Kannen leveys	76,5 mm
Kansi sisältyy toimitukseen	ei
Kansien asennustapa	sisäpuolinen
Kansien lukumäärä	1
Käyttöalueen lämpötila maks.	60 °C
Käyttöalueen lämpötila min.	-25 °C

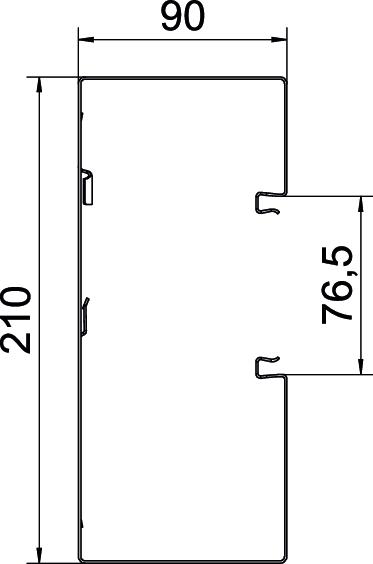

Koko	90x210x2000

Korkeus	90 mm
Kotelointiluokka	IP30
Liitettävien väliseinien lukumäärä	1
Malli, takaseinä (sisäpuoli)	lukituksella
Materiaali	teräs
Pituus	2000 mm
Pohjamitta	210 mm
Pohjarei'itys	pohjarei'ityksellä
Rakenne, suorakulmainen	kyllä
Suojakalvo	kyllä
Suojaustaso IK-koodi	IK10
Symmetrinen	ei
Väri	puhtaanvalkoinen, RAL 9010

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Tuotenro	Määrä	pienin myyntiyksikkö
GS-A90210RW	2000 mm	6278100	m	2 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Jatkokappale GS-KUP90	GS-KUP90	-----	6277294	Pakkausyksikkö	1 Pakkausyksikkö
Kojerasia 71GD6, 1-osainen	71GD6	1464394	6288610	Kappale	5 Kappale
Kojerasia 71GD7-2, 2-osainen	71GD7-2	1418054	6288608	Kappale	2 Kappale
Vedonpoistin 7ZE	7ZE	1464411	6288790	Kappale	50 Kappale
Kansi, teräs	GS-OTRW	-----	6279850	m	2 m
Kansikiinnike RKV3V	RKV3V	1464407	6288700	Kappale	20 Kappale
Jatkosuoja kanavan sivumitalle 90 mm	G-SVS90210RW	-----	6279788	Kappale	1 Kappale
Päätykappale johtokanavalle Rapid 80 tyyppi GS-90210	GS-E90210RW	-----	6278170	Kappale	1 Kappale
Väliseinä GS-TW90	GS-TW90	-----	6277095	m	2 m
Ulkokulman kansi, teräs	GS-OTARW	-----	6279870	Kappale	1 Kappale
Tasokulman kansi, teräs	GS-OTFRW	-----	6279860	Kappale	1 Kappale

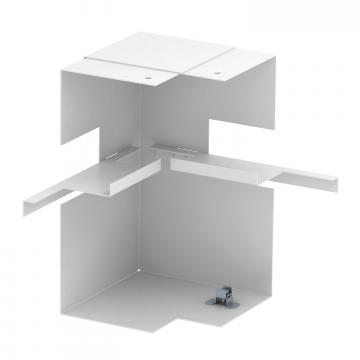

Sisäkulma, epäsymmetrinen johtokanavalle Rapid 80 tyyppi GS-A90210	GS-AI90210RW	-----	6278140	Kappale	1 Kappale
Kaapeliohjain KL80A	KL80A	1464398	6288640	Kappale	20 Kappale
Maadoitusliitin	8AWR	1464409	6288704	Kappale	10 Kappale
