Johtokanava Rapid 80, kanavan pohjamitta 210, kanavan sivumitta 90, symmetrinen, kaksiosainen 2000
morepic-1 morepic-2 morepic-3 video-1 video-2

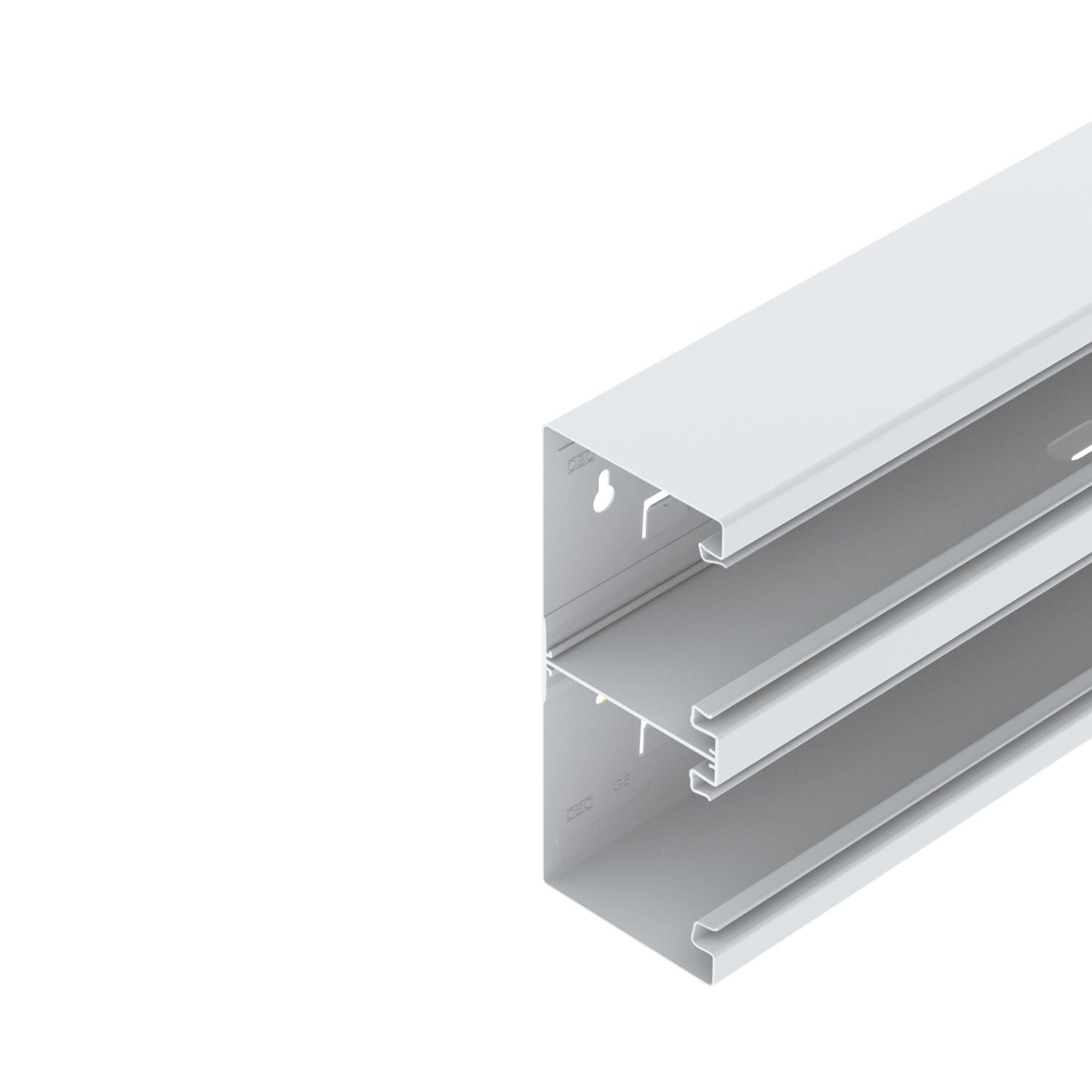

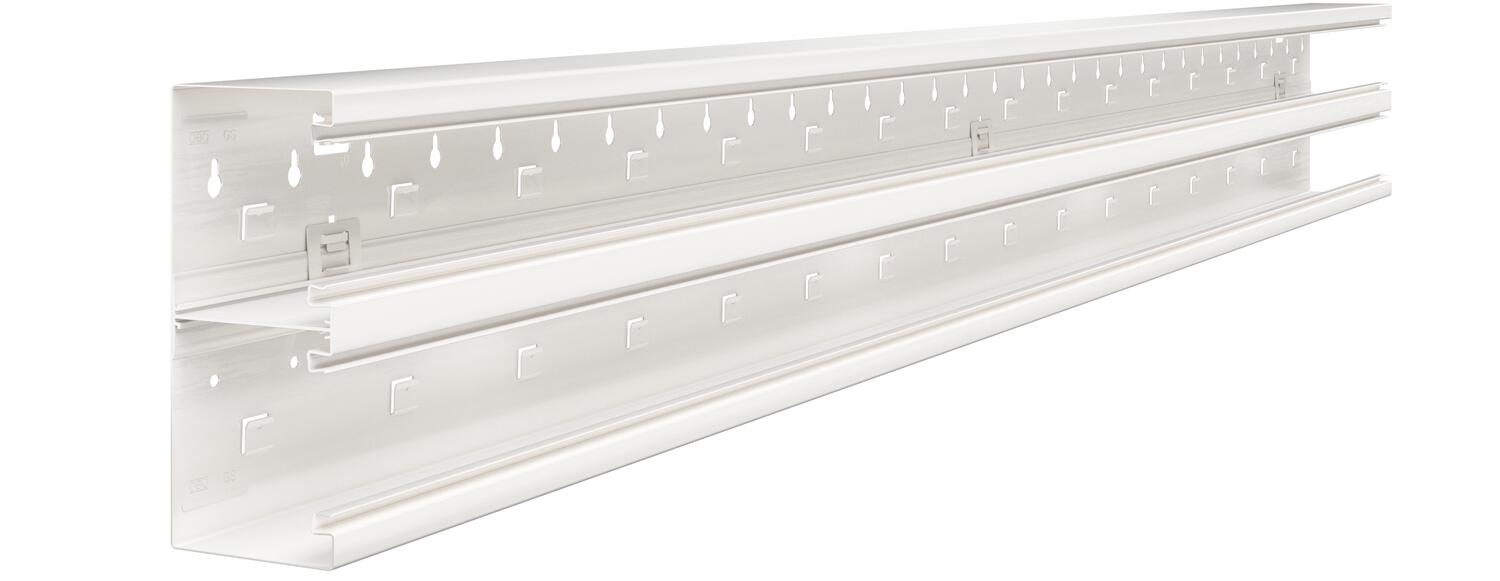

Johtokanava Rapid 80, kanavan pohjamitta 210, kanavan sivumitta 90, symmetrinen, kaksiosainen

Tuotenro 6278500 | EAN-numero 4012195666097

6278500 / GS-D90210RW
2000 mm
Tuotteen kuvaus
Tuotteen kuvaus
Johtokanava GS asennettavaksi suoraan seinään tai seinäkiinnikkeisiin. Johtokanavassa on johtavat kiinnityslaatat teräksisen väliseinän kiinnitykseen. Kanavaosien välinen potentiaalintasaus toteutetaan jatkokappaleella. Kannen ja kanavan välinen maadoitus ja potentiaalitasaus on varmistettu patentoidulla kannen erikoisrakenteella. Kansiaukko on 76,5 mm. Kansi pitää tilata erikseen.

Kanavat kansineen voidaan erikoistilauksesta toimittaa määrämitan ylittävillä, enintään 3000 mm pituuksilla sekä pinnoitettuna eri RAL- sävyihin. Johtokanavien pinnat ovat suojattu suojateipein.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • CO₂-jalanjälki (PCF)
Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa kyllä
Bakteereja torjuva käsittely ei
CO2-jalanjälki (GWP) kehdosta portille 21,2784 kg CO2e / 1 Metri
Halogeeniton kyllä
Hyötypoikkipinta 16205 mm²
Jatkokappale ei
Kaapelituki ei
Kannen leveys 76,5 mm
Kannen leveys 2 76,5 mm
Kansi sisältyy toimitukseen ei
Kansien asennustapa sisäpuolinen
Kansien lukumäärä 2
Käyttöalueen lämpötila maks. 60 °C
Käyttöalueen lämpötila min. -25 °C

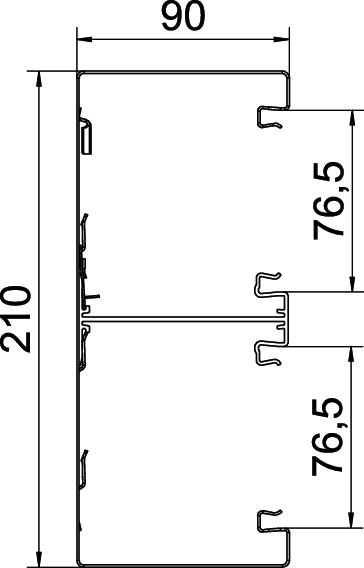

Koko 90x210x2000
Korkeus 90 mm
Kotelointiluokka IP30
Liitettävien väliseinien lukumäärä 2
Malli, takaseinä (sisäpuoli) lukituksella
Materiaali teräs
Pituus 2000 mm
Pohjamitta 210 mm
Pohjarei'itys pohjarei'ityksellä
Rakenne, suorakulmainen kyllä
Suojakalvo kyllä
Suojaustaso IK-koodi IK10
Symmetrinen kyllä
Väri puhtaanvalkoinen, RAL 9010
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Tuotenro Määrä pienin myyntiyksikkö
GS-D90210RW 2000 mm 6278500
2 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale GS-KUP90 Jatkokappale GS-KUP90 GS-KUP90 ----- 6277294
1 Pakkausyksikkö
Kojerasia 71GD6, 1-osainen Kojerasia 71GD6, 1-osainen 71GD6 1464394 6288610
5 Kappale
Kojerasia 71GD7-2, 2-osainen Kojerasia 71GD7-2, 2-osainen 71GD7-2 1418054 6288608
2 Kappale
Vedonpoistin 7ZE Vedonpoistin 7ZE 7ZE 1464411 6288790
50 Kappale
Kansi, teräs Kansi, teräs GS-OTRW ----- 6279850
2 m
Kansikiinnike RKV3V Kansikiinnike RKV3V RKV3V 1464407 6288700
20 Kappale

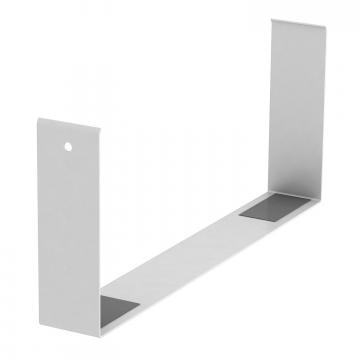

Jatkosuoja kanavan sivumitalle 90 mm Jatkosuoja kanavan sivumitalle 90 mm G-SVS90210RW ----- 6279788
1 Kappale

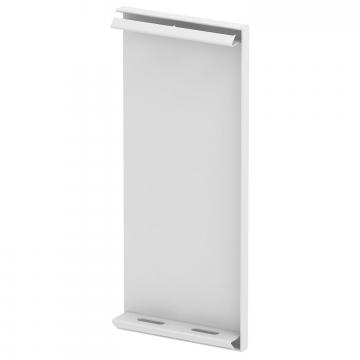

Päätykappale johtokanavalle Rapid 80 tyyppi GS-90210 Päätykappale johtokanavalle Rapid 80 tyyppi GS-90210 GS-E90210RW ----- 6278170
1 Kappale
Väliseinä GS-TW90 Väliseinä GS-TW90 GS-TW90 ----- 6277095
2 m

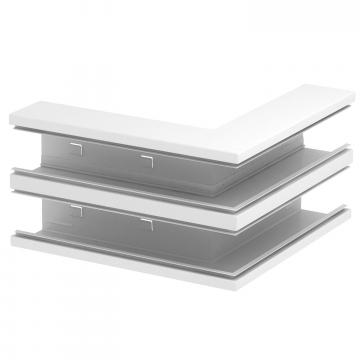

Ulkokulma, symmetrinen, kaksiosainen johtokanavalle Rapid 80 tyyppi GS-D90210 Ulkokulma, symmetrinen, kaksiosainen johtokanavalle Rapid 80 tyyppi GS-D90210 GS-DA90210RW ----- 6278510
1 Kappale
Ulkokulman kansi, teräs Ulkokulman kansi, teräs GS-OTARW ----- 6279870
1 Kappale

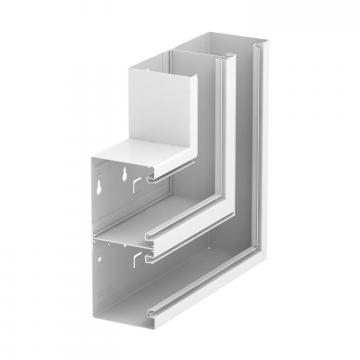

Tasokulma, symmetrinen, laskeva, kaksiosainen johtokanavalle Rapid 80 tyyppi GS-D90210 Tasokulma, symmetrinen, laskeva, kaksiosainen johtokanavalle Rapid 80 tyyppi GS-D90210 GS-DFS90210RW ----- 6278520
1 Kappale
Tasokulman kansi, teräs Tasokulman kansi, teräs GS-OTFRW ----- 6279860
1 Kappale

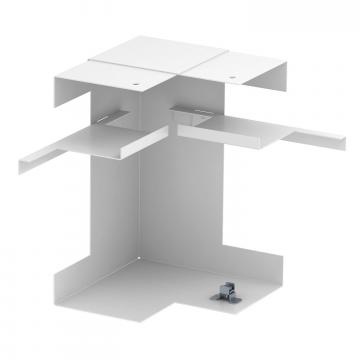

Sisäkulma, symmetrinen, kaksiosainen johtokanavalle Rapid 80 tyyppi GS-D90210 Sisäkulma, symmetrinen, kaksiosainen johtokanavalle Rapid 80 tyyppi GS-D90210 GS-DI90210RW ----- 6278540
1 Kappale
Kaapeliohjain KL80A Kaapeliohjain KL80A KL80A 1464398 6288640
20 Kappale
Maadoitusliitin Maadoitusliitin 8AWR 1464409 6288704
10 Kappale
Lataukset

Lataus

Lataus

EU-vaatimustenmukaisuusvakuutus GS-D90210RW / 6278500 , 0.13MB , pdf
Lataus
UK-vaatimustenmukaisuusvakuutus GS-D90210RW / 6278500 , 0.09MB , pdf
Lataus

Lataus

Lataus
Lataus

Tälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
