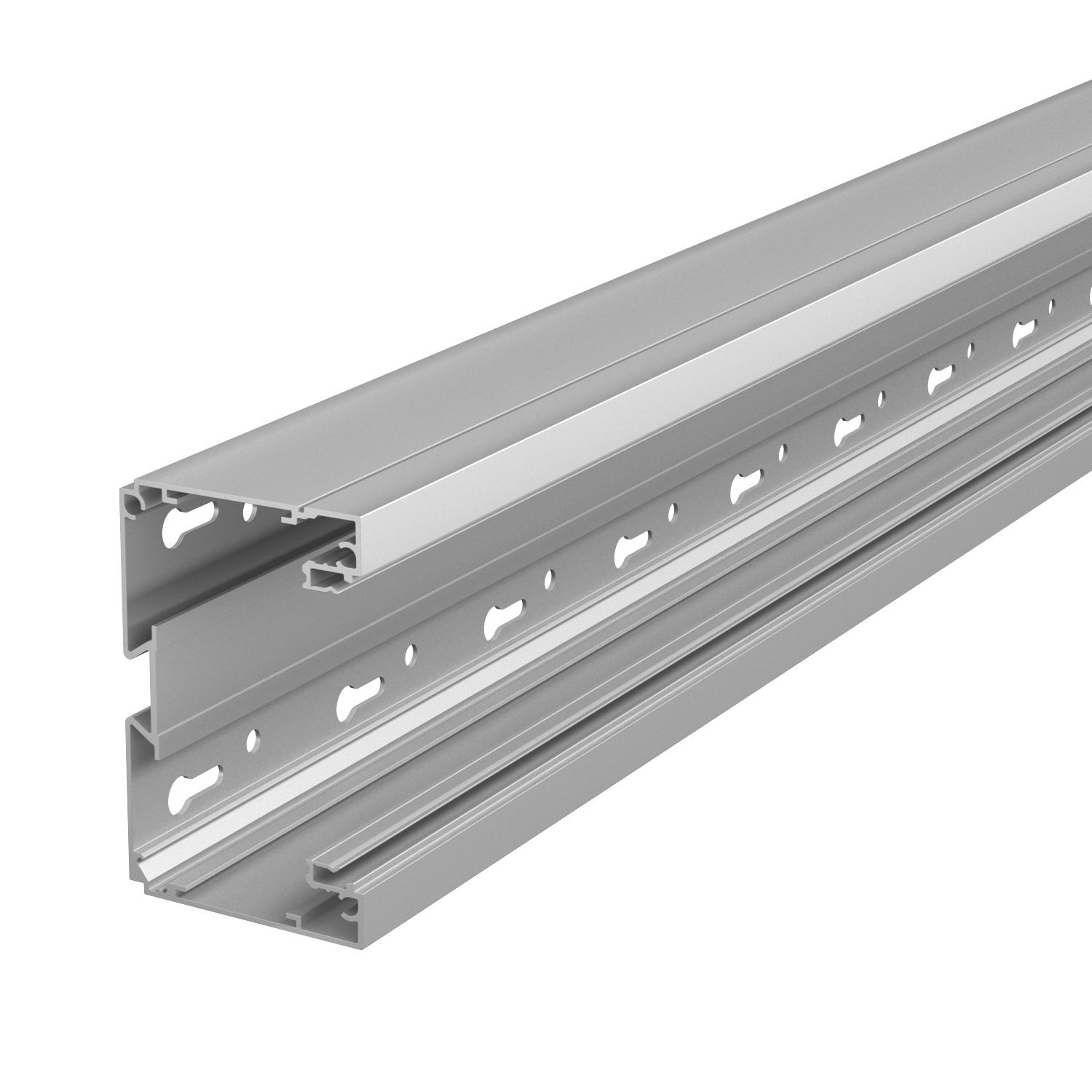

Johtokanava Signa Style, kanavan pohjamitta 110, kanavan sivumitta 70

Tuotenro 6133260 | EAN-numero 4012196735280

6133260 / BRA 70110 EL
2000 mm
Tuotteen kuvaus
Tuotteen kuvaus
Johtokanava pohjarei'ityksellä suoraan seinäasennukseen tai asennettavaksi kannakkeisiin. Pyynnösttä voidaan toteuttaa eri RAL-väreillä. Pinnoitettujen johtokanavien pinnat on suojattu suojateipeillä.
Huomautus: Anodisoiduissa, alumiinisissa kanavissa ja kulmakappaleissa ei voida välttää lieviä värisävyeroja, jotka aiheutuvat materiaaliin ja menetelmään perustuvasta, sallitusta sironnasta (DIN 17 611 mukaan). Vaihtoehtoisesti suosittelemme pulveripinnoitusta värisävyllä RAL 9006 (valkoalumiini).

Kansi pitää tilata erikseen.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
Tekniset tiedot

Tekniset tiedot

Asennusrei'itys pohjassa kyllä
Bakteereja torjuva käsittely ei
Halogeeniton kyllä
Hyötypoikkipinta 6050 mm²
Jatkokappale ei
Kaapelituki ei
Kannen leveys 79 mm
Kansi sisältyy toimitukseen ei
Kansien asennustapa sisäpuolinen
Kansien lukumäärä 1
Käyttöalueen lämpötila maks. 60 °C
Käyttöalueen lämpötila min. -5 °C

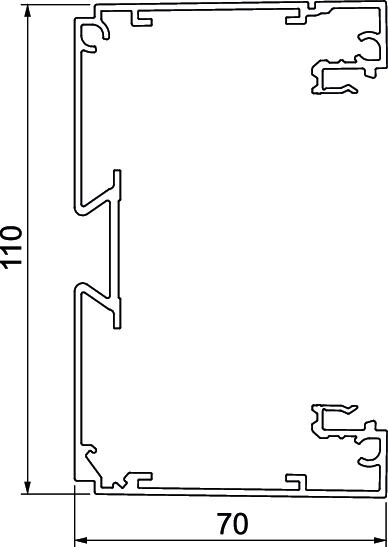

Koko 70x110x2000
Korkeus 70 mm
Kotelointiluokka IP30
Liitettävien väliseinien lukumäärä 1
Malli, takaseinä (sisäpuoli) DIN-kisko
Materiaali alumiini
Pinta anodisoitu
Pituus 2000 mm
Pohjamitta 110 mm
Pohjarei'itys pohjarei'ityksellä
Rakenne, suorakulmainen kyllä
Suojakalvo kyllä
Suojaustaso IK-koodi IK07
Symmetrinen ei
Väri alumiini
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Tuotenro Määrä pienin myyntiyksikkö
BRA 70110 EL 2000 mm 6133260
2 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale Jatkokappale BRA KS ----- 6133621
100 Kappale
Kojerasia BRK GD, 1-osainen Kojerasia BRK GD, 1-osainen BRK GD gr 1415563 6133577
10 Kappale
Kojerasia BRK GD2CEE, 2-osainen Kojerasia BRK GD2CEE, 2-osainen BRK GD 2CEE gr 1415900 6133579
4 Kappale

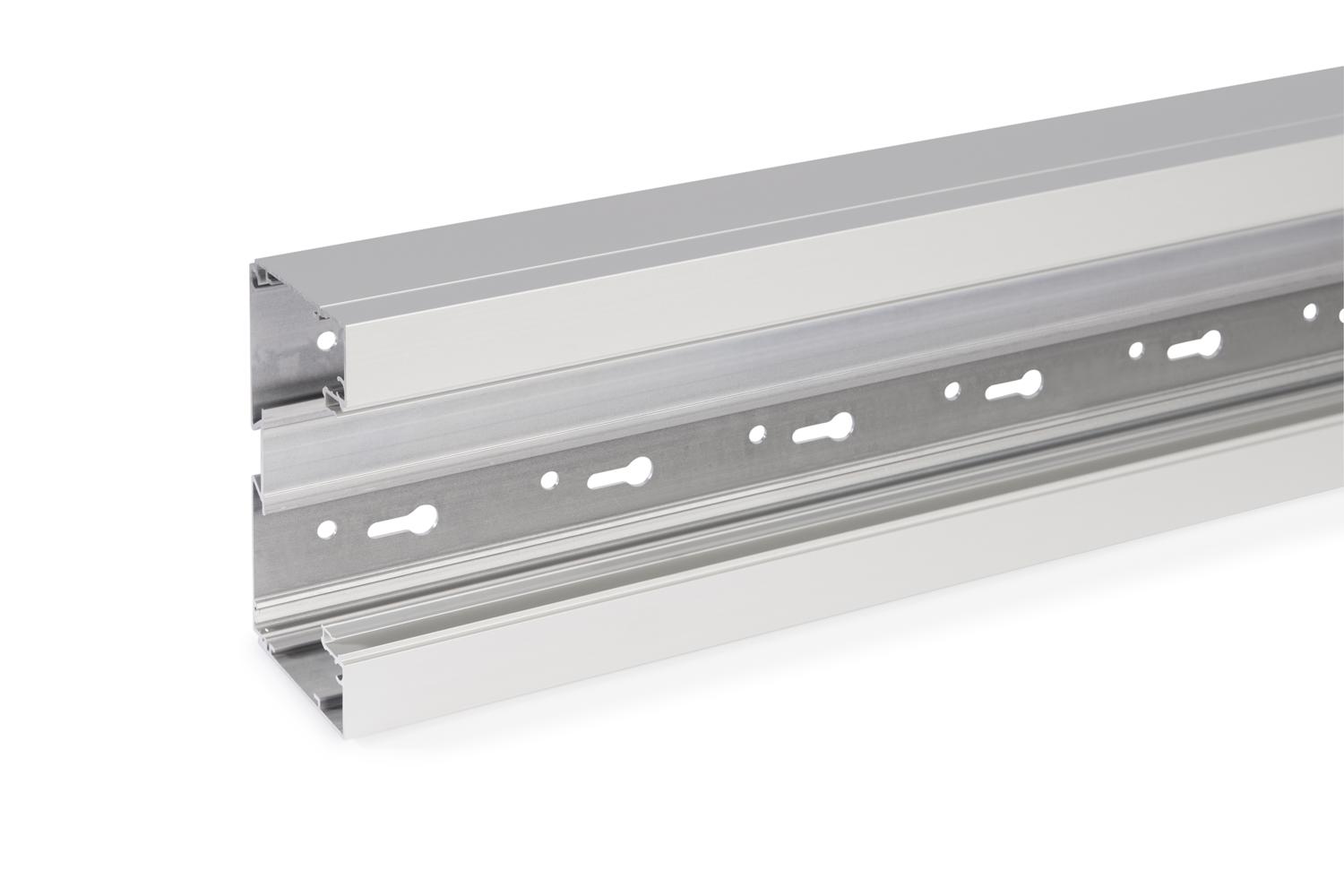

Kansi BRA OT 80 Kansi BRA OT 80 BRA OT 80 EL ----- 6133267
2 m

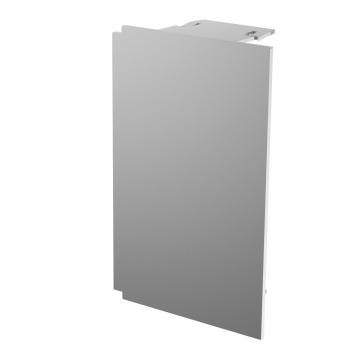

Päätykappale BRA ES 70110 Päätykappale BRA ES 70110 BRA ES70110 EL ----- 6133291
1 Kappale
Väliseinä BRA TW, teräs Väliseinä BRA TW, teräs BRA TW Stahl ----- 6133178
30 m

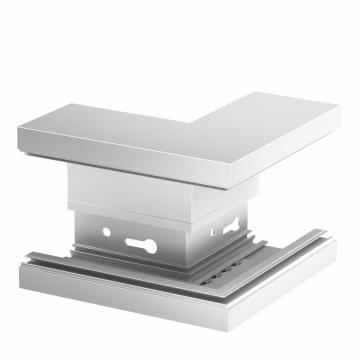

Ulkokulma BRA AE 70110 Ulkokulma BRA AE 70110 BRA AE70110 EL ----- 6133271
1 Kappale
Kansi BRA OT AE 80 Kansi BRA OT AE 80 BRA OT 80 AE EL ----- 6133266
1 Kappale

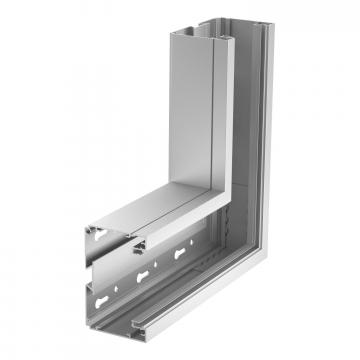

Tasokulma BRA FW 70110 nouseva Tasokulma BRA FW 70110 nouseva BRA FWS70110 EL ----- 6133281
1 Kappale

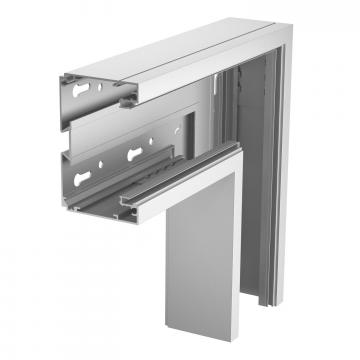

Tasokulma BRA FW 70110 Tasokulma BRA FW 70110 BRA FWF70110 EL ----- 6133286
1 Kappale
Tasokulman kansi BRA OT FW 80 EL Tasokulman kansi BRA OT FW 80 EL BRA OT 80 FW EL ----- 6133268
1 Kappale

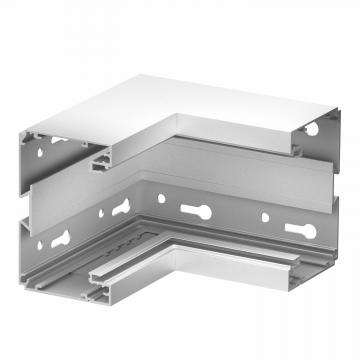

Sisäkulma BRA IE 70110 Sisäkulma BRA IE 70110 BRA IE70110 EL ----- 6133276
1 Kappale
Maadoitusliitin BRA ERD KL Maadoitusliitin BRA ERD KL BRA ERD KL ----- 6133407
10 Kappale
Maadoitusliitin BRA ERD KUP Maadoitusliitin BRA ERD KUP BRA ERD KUP ----- 6133408
10 Kappale
Maadoitusliitin BRA ERD VB TW Maadoitusliitin BRA ERD VB TW BRA ERD VB TW ----- 6133562
20 Kappale
PE-johdin BRA ERDL FL PE-johdin BRA ERDL FL BRA ERDL FL ----- 6133564
10 Kappale
Maadoitusliitin BRA ERD KL TW Maadoitusliitin BRA ERD KL TW BRA ERD KL TW ----- 6133615
100 Kappale
Maadoitussilta BRA EB Maadoitussilta BRA EB BRA EB ----- 6133616
10 Kappale
Lataukset

Lataus

EU-vaatimustenmukaisuusvakuutus BRA 70110 EL / 6133260 , 0.13MB , pdf
Lataus
REACH Vaatimustenmukaisuusvakuutus BRA 70110 EL / 6133260 , 0.12MB , pdf
RoHS Vaatimustenmukaisuusvakuutus BRA 70110 EL / 6133260 , 0.12MB , pdf

Tälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
